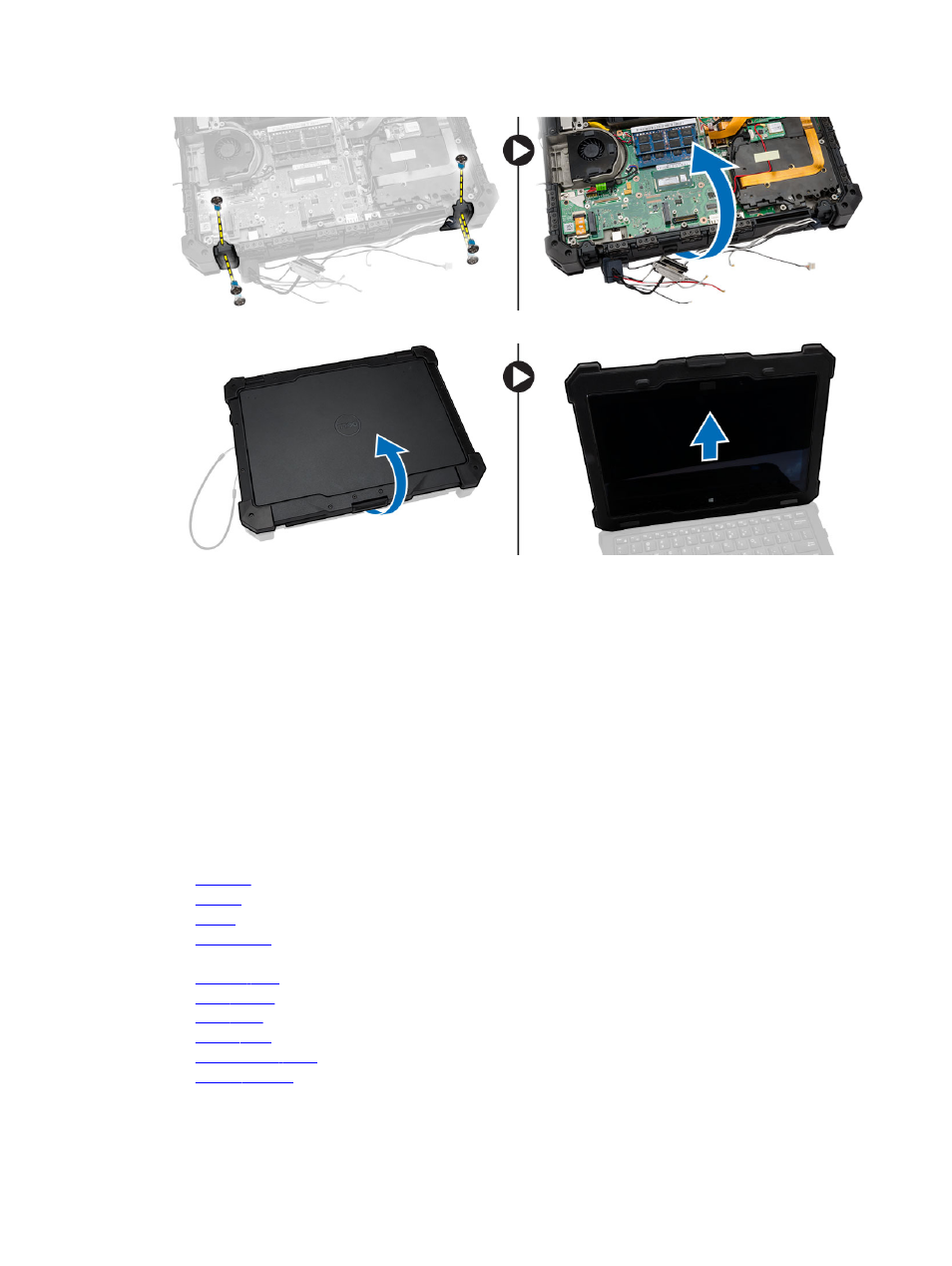

6. Высвободите дисплей и приподнимите его, чтобы извлечь из корпуса компьютера.
Установка дисплея в сборе
1. Установите дисплей в сборе и закройте его.
2. Переверните корпус компьютера.
3. Установите шарниры дисплея в предназначенные для них гнезда.
4. Затяните винты, которыми крепятся шарниры.
5. Проложите кабели через резиновый уплотнитель.
6. Установите крышку шарнира.
7. Затяните винты, которыми крепится крышка шарниров.
8. Установите разъем eDP и поместите кронштейн в предназначенное для него гнездо.
9. Затяните винты, чтобы прикрепить разъем eDP к системной плате.
10. Проложите кабели через направляющие желобки.
11. Установите:
a. радиатор
b. WWAN
c. WLAN
d. скобу платы
e. Подключите кабель батареи к плате батареи.
f.
жесткий диск
g. плату MEMS
h. плату USH
i. модуль GPS
j. стыковочную плату
k. нижняя крышка
