Страница 20: Динамика, Извлечение, Платы sim в сборе
b.

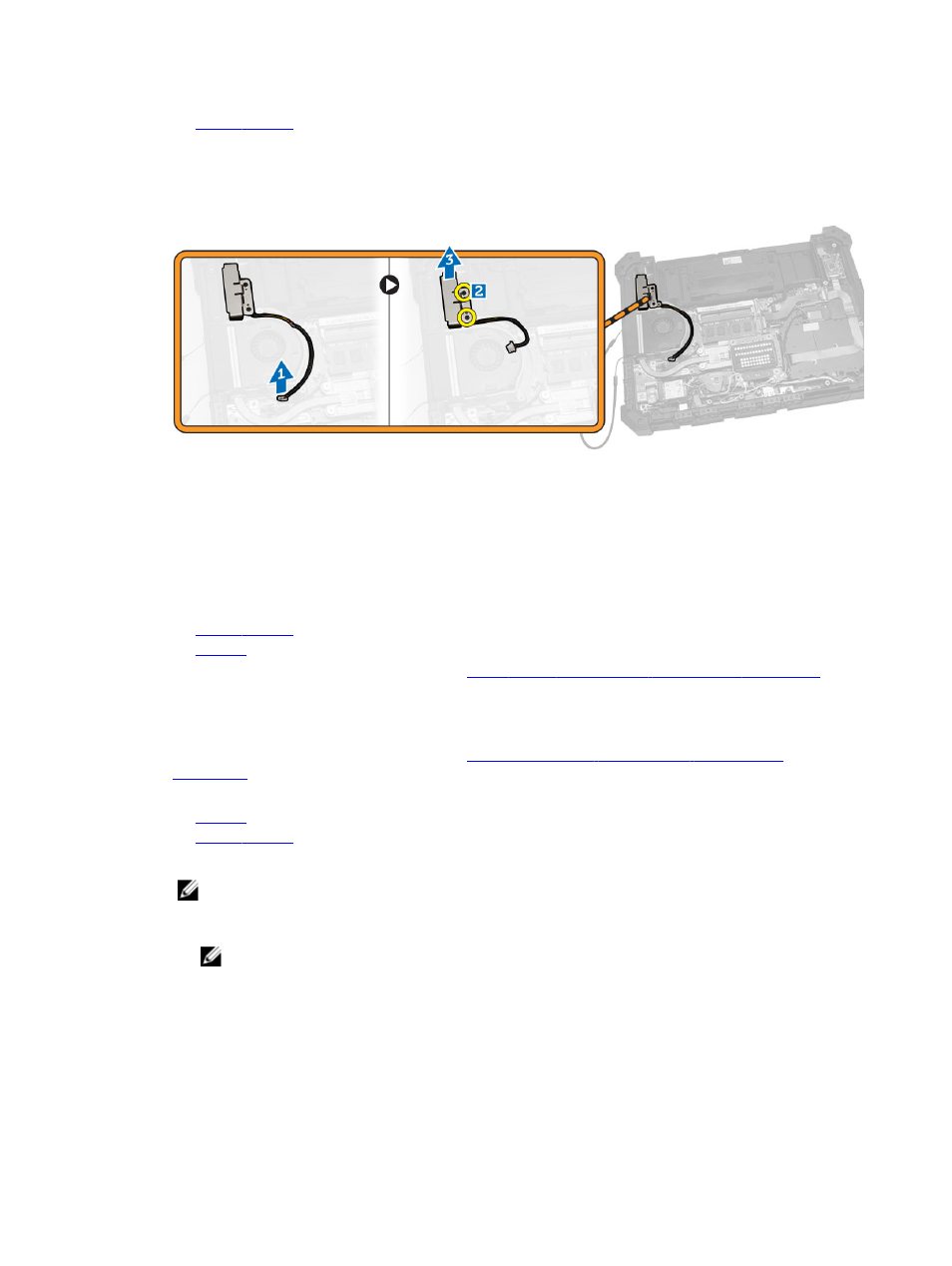

3. Чтобы извлечь динамик:
a. Отсоедините кабель динамика от системной платы [1].
b. Выверните винты, которыми модуль динамика крепится к корпусу компьютера [2].
c. Приподнимите модуль динамика и извлеките его из корпуса компьютера [3].
Установка
динамика
1.
Установите
динамик в соответствующее гнездо в корпусе компьютера.
2. Затяните винты, которыми крепится динамик.
3. Подсоедините кабель динамика к системной плате.
4. Установите:
a.
b.
5. Выполните процедуры, приведенные в разделе
работы с внутренними компонентами компьютера
Извлечение
платы SIM в сборе
1.
Выполните
процедуры, приведенные в разделе
к работе с внутренними компонентами
2. Снимите:
a.
b.
3. Чтобы извлечь плату SIM в сборе:
ПРИМЕЧАНИЕ
: Плата SIM в сборе состоит из платы SIM и кронштейна для платы SIM.
a. Отсоедините кабель от платы SIM [1, 2].
ПРИМЕЧАНИЕ
: Также можно отсоединить кабель платы SIM от системной платы, но это не
является
обязательным требованием.
b. Выверните винты, которыми крепится плата SIM в сборе [3].
c. Приподнимите плату SIM в сборе и извлеките ее из корпуса компьютера [4].
