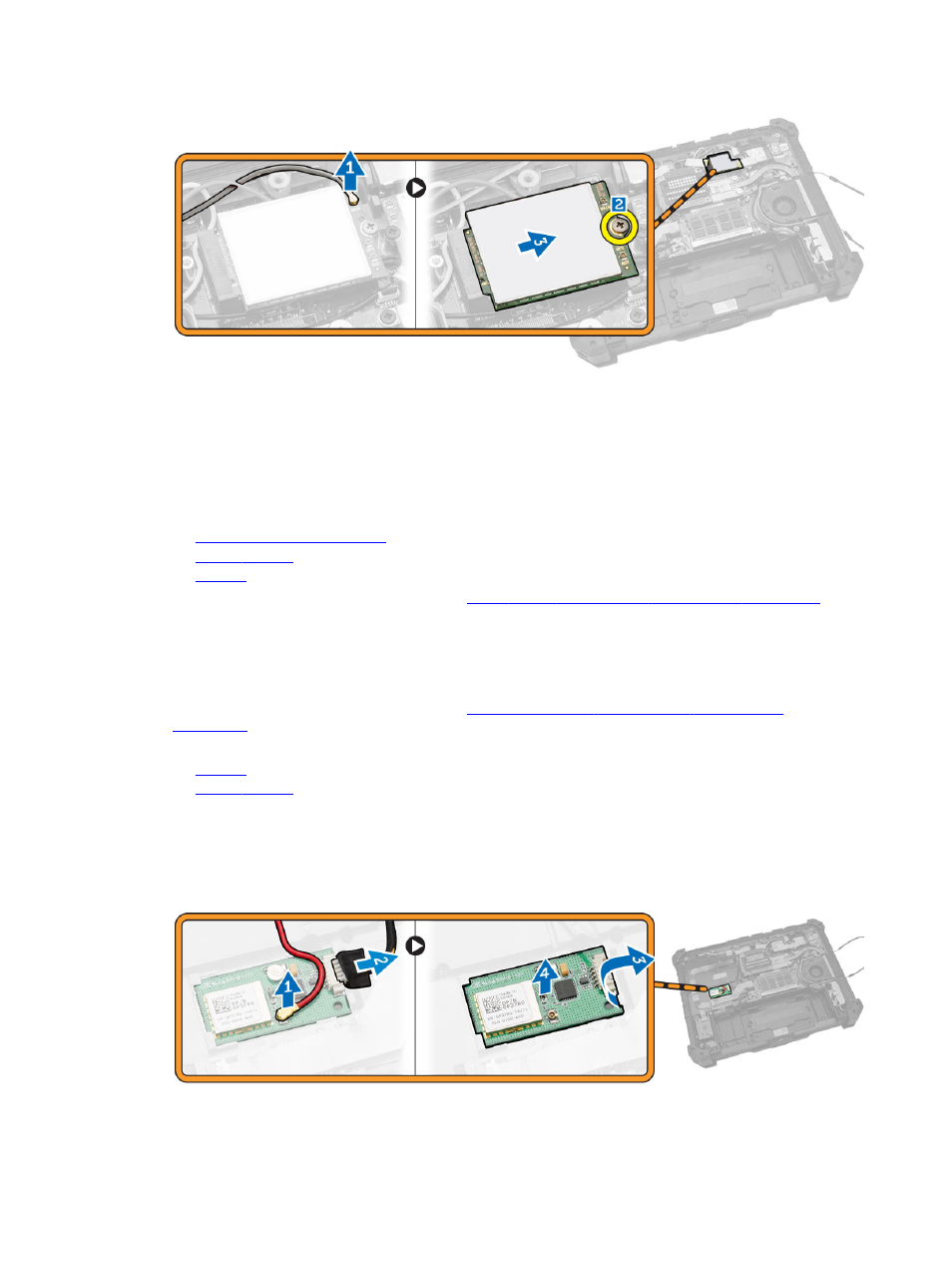

Установка
платы WWAN
1.
Задвиньте
плату WWAN в соответствующий разъем на системной плате.
2. Нажмите на плату сверху вниз и заверните винт, которым крепится плата WWAN.
3. Подсоедините антенные кабели в соответствии с цветовым кодом на плате WWAN.
4. Установите:
a.
b.
c.
5. Выполните процедуры, приведенные в разделе
работы с внутренними компонентами компьютера
Снятие
модуля системы глобального позиционирования
(GPS)
1.
Выполните
процедуры, приведенные в разделе
к работе с внутренними компонентами
2. Снимите:
a.
b.
3. Порядок снятия модуля GPS:
a. Отсоедините антенный кабель GPS от модуля [1].
b. Отсоедините кабель USB от модуля GPS [2].
c. Подденьте защелку, чтобы высвободить модуль GPS [3].
d. Приподнимите модуль GPS и извлеките его из корпуса компьютера [4].
25
