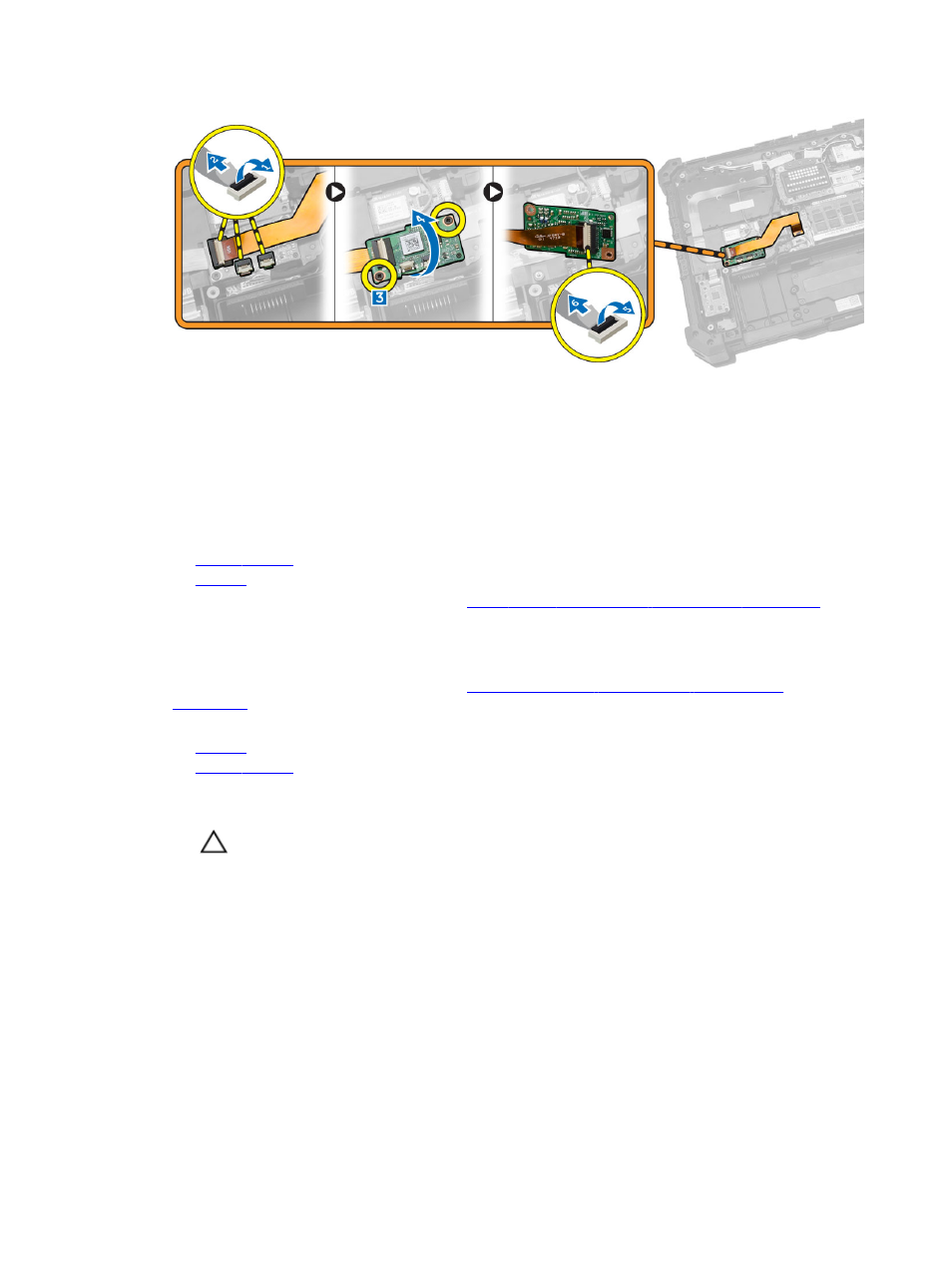

Установка
платы USH
1.
Подсоедините
кабель смарт-карты к плате USH в нижней части платы.
2. Переверните плату USH в исходное положение.
3. Затяните винты, которыми крепится плата USH.
4. Подсоедините кабели к плате USH.
5. Установите:
a.
b.
6. Выполните процедуры, приведенные в разделе
работы с внутренними компонентами компьютера
Извлечение
стыковочной платы
1.
Выполните
процедуры, приведенные в разделе
к работе с внутренними компонентами
2. Снимите:
a.
b.
3. Чтобы высвободить стыковочную плату:
a. Отсоедините антенные кабели от стыковочной платы [1].
ОСТОРОЖНО
: Соблюдайте осторожность во время отсоединения антенных кабелей.
Неправильное
извлечение может привести к повреждению или излому антенных кабелей.
b. Выверните винты, которыми крепится стыковочная плата [2].
