Dell Latitude 12 Rugged Extreme (7204, Early 2014) - Инструкция (Страница 31)

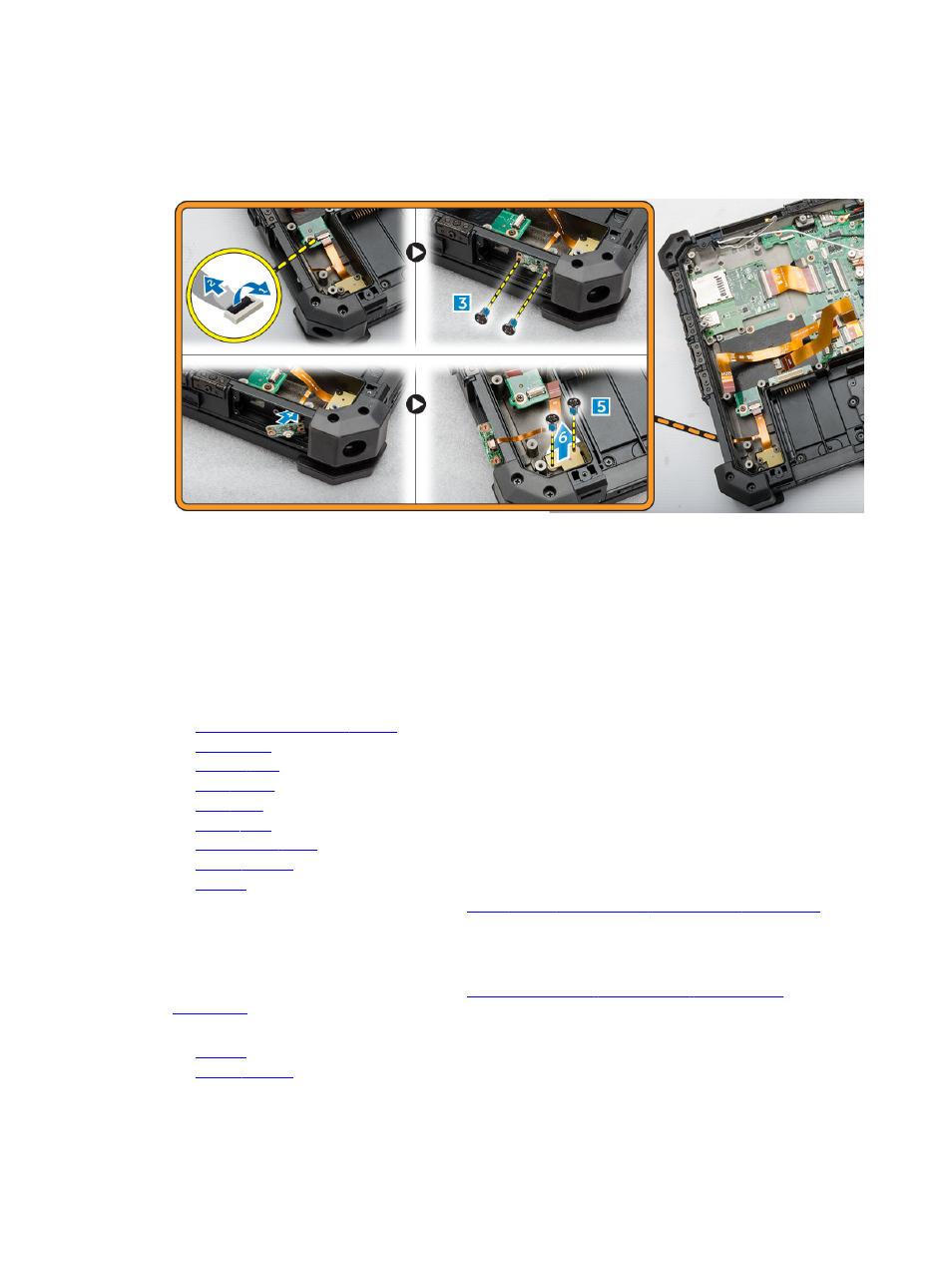

b. Выверните винты из корпуса компьютера [3].
c. Высвободите плату светодиодных индикаторов [4].
d. Выверните винты, которыми крепится плата светодиодных индикаторов. [5]
e. Приподнимите плату светодиодных индикаторов и извлеките ее из корпуса компьютера [6].
Установка платы светодиодных индикаторов
1. Вставьте плату светодиодных индикаторов в предназначенное для нее гнездо в корпусе компьютера.
2. Установите винты, которыми крепится плата светодиодных индикаторов.
3. Нажмите на плату светодиодных индикаторов, что зафиксировать ее.
4. Затяните винты, чтобы прикрепить плату светодиодных индикаторов к корпусу компьютера.
5. Подключите плату светодиодных индикаторов к разъему.
6. Установите:
a. считыватель отпечатков пальцев
b. скобу платы
c. жесткий диск
d. плату MEMS
e. плату USH
f. модуль GPS
g. стыковочную плату
h. нижняя крышка
i. батарею
7. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение платы батареи
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите:
a. батарею
b. нижняя крышка
31
