Установка
платы MEMS
1.
Вставьте
плату MEMS в соответствующий слот.
2. Затяните винты, которыми крепится плата MEMS.
3. Подсоедините кабель к плате MEMS.
4. Установите:
a.
b.
5. Выполните процедуры, приведенные в разделе
работы с внутренними компонентами компьютера
Извлечение
платы USH
1.
Выполните
процедуры, приведенные в разделе
к работе с внутренними компонентами
2. Снимите:
a.
b.

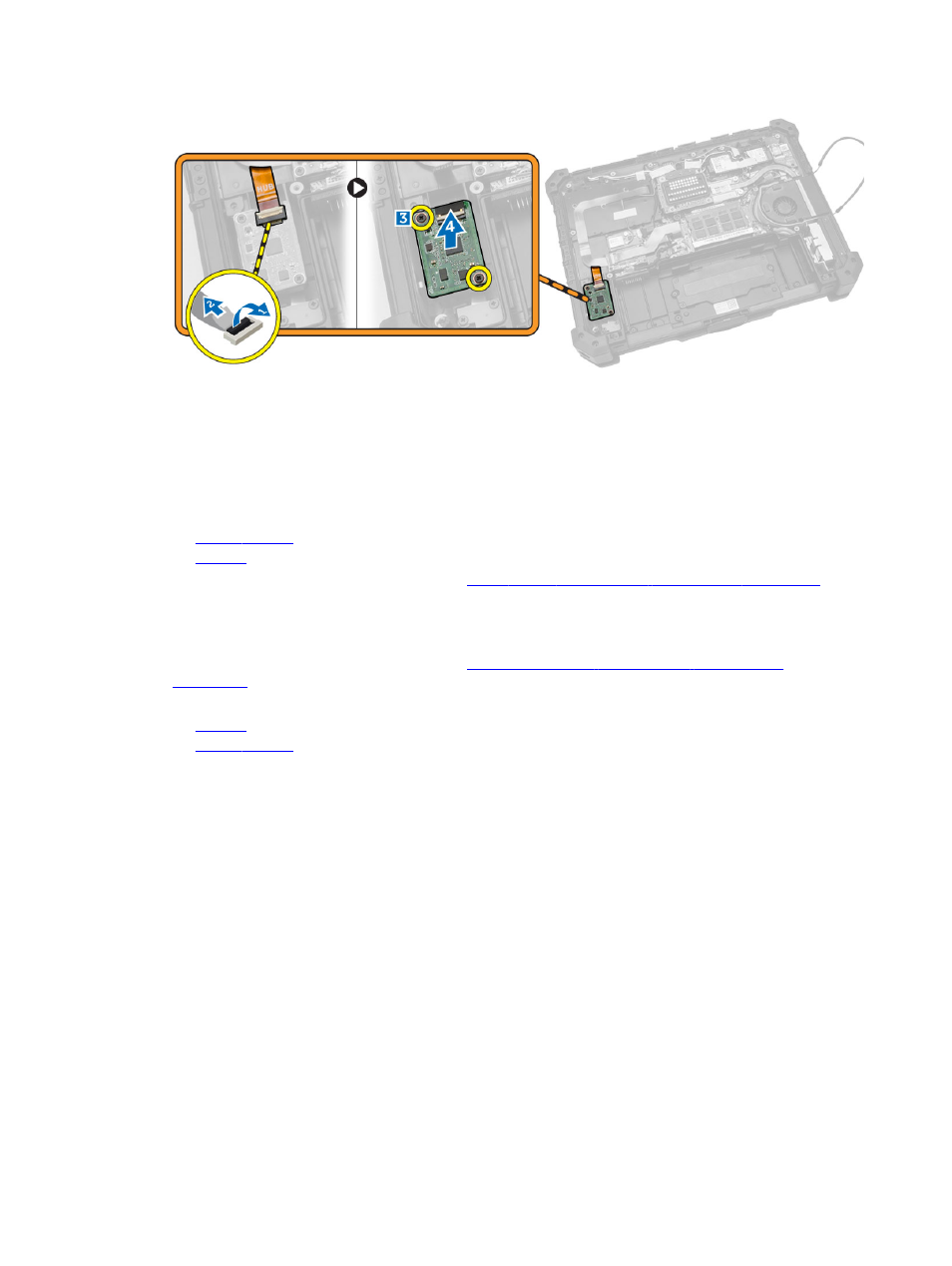

3. Чтобы извлечь плату USH:
a. Отсоедините кабели платы USH от разъемов [1, 2].
b. Выверните винты, которыми крепится плата [3].
c. Поднимите и поверните плату под углом, чтобы получить доступ к кабелю смарт-карты [4].
d. Отсоедините кабель смарт-карты и высвободите плату USH из корпуса компьютера [5,6].
e. Извлеките плату USH из компьютера.
16
