Установка
модуля системы глобального
позиционирования
(GPS)
1.
Вставьте
модуль GPS в соответствующий слот и нажмите на защелку, чтобы зафиксировать его.
2. Подсоедините кабель к разъему на модуле GPS.
3. Подсоедините к модулю GPS антенный кабель.
4. Установите:
a.
b.
5. Выполните процедуры, приведенные в разделе
работы с внутренними компонентами компьютера
Снятие
скобы платы
1.
Выполните
процедуры, приведенные в разделе
к работе с внутренними компонентами
2. Снимите:
a.
b.
c.
d.
e.
f.
g.

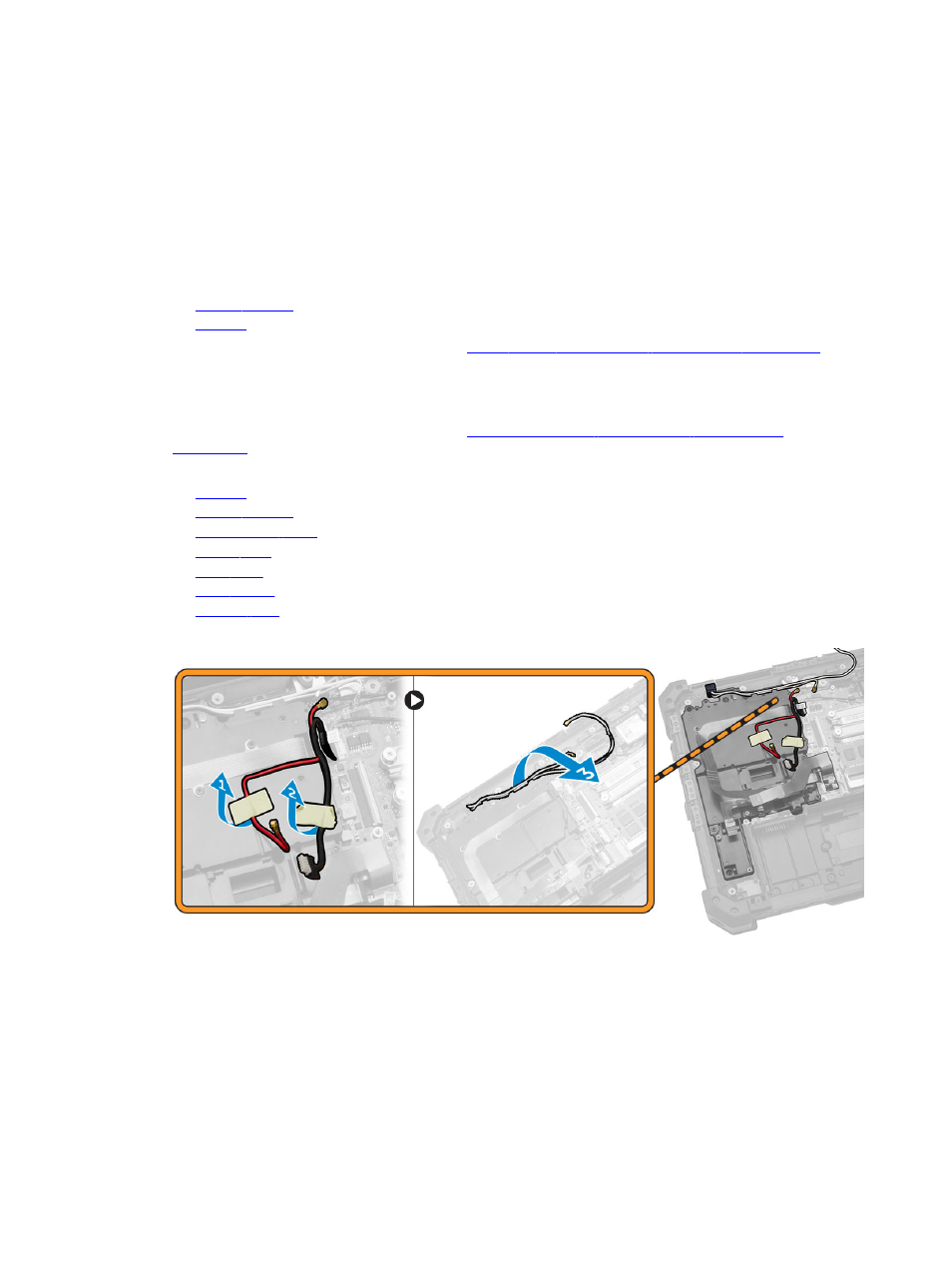

3. Извлеките антенные кабели, отклеив ленту.
4. Чтобы отсоединить кабели:
a. Отсоедините кабель батареи от системной платы и платы батареи [1].
b. Отсоедините кабель MEMS от системной платы [2, 3].
26
