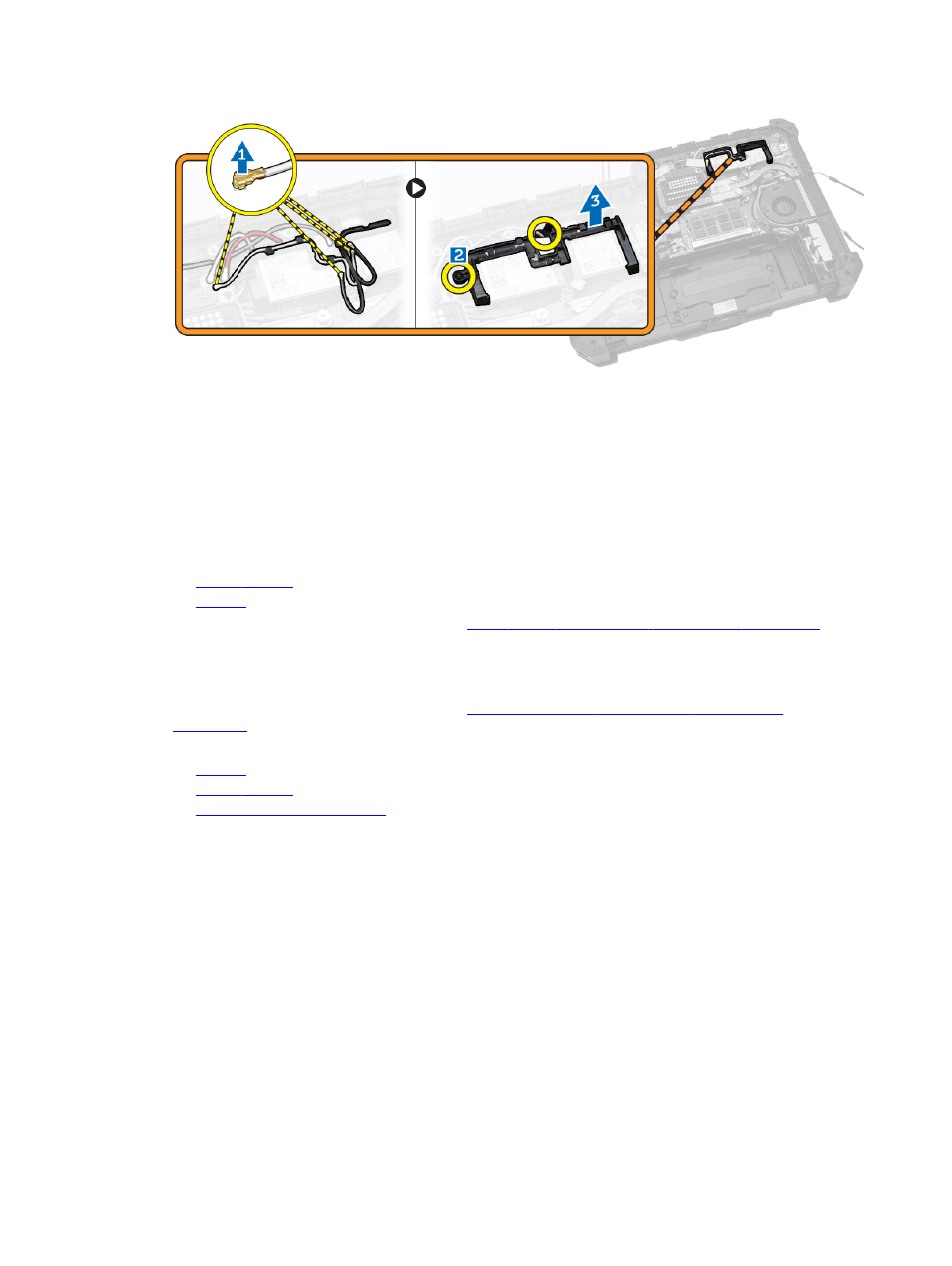

Установка
направляющей скобы антенны
1.
Установите
направляющую скобу антенны в гнездо в корпусе компьютера.
2. Затяните винты, которыми крепится держатель кабеля.
3. Уложите антенные кабели в направляющие желобки.
4. Подключите все антенные кабели беспроводной связи к разъемам.
5. Наклейте ленту, чтобы зафиксировать антенные кабели беспроводной связи.
6. Установите:
a.
b.
7. Выполните процедуры, приведенные в разделе
работы с внутренними компонентами компьютера
Извлечение
платы WLAN
1.
Выполните
процедуры, приведенные в разделе
к работе с внутренними компонентами
2. Снимите:
a.
b.
c.
3. Отсоедините антенные кабели от платы WLAN.
4. Чтобы извлечь плату WLAN:
a. Выверните винт, которым крепится плата WLAN.
b. Выдвиньте и поднимите плату WLAN из гнезда.
23
