Установка платы ввода-вывода

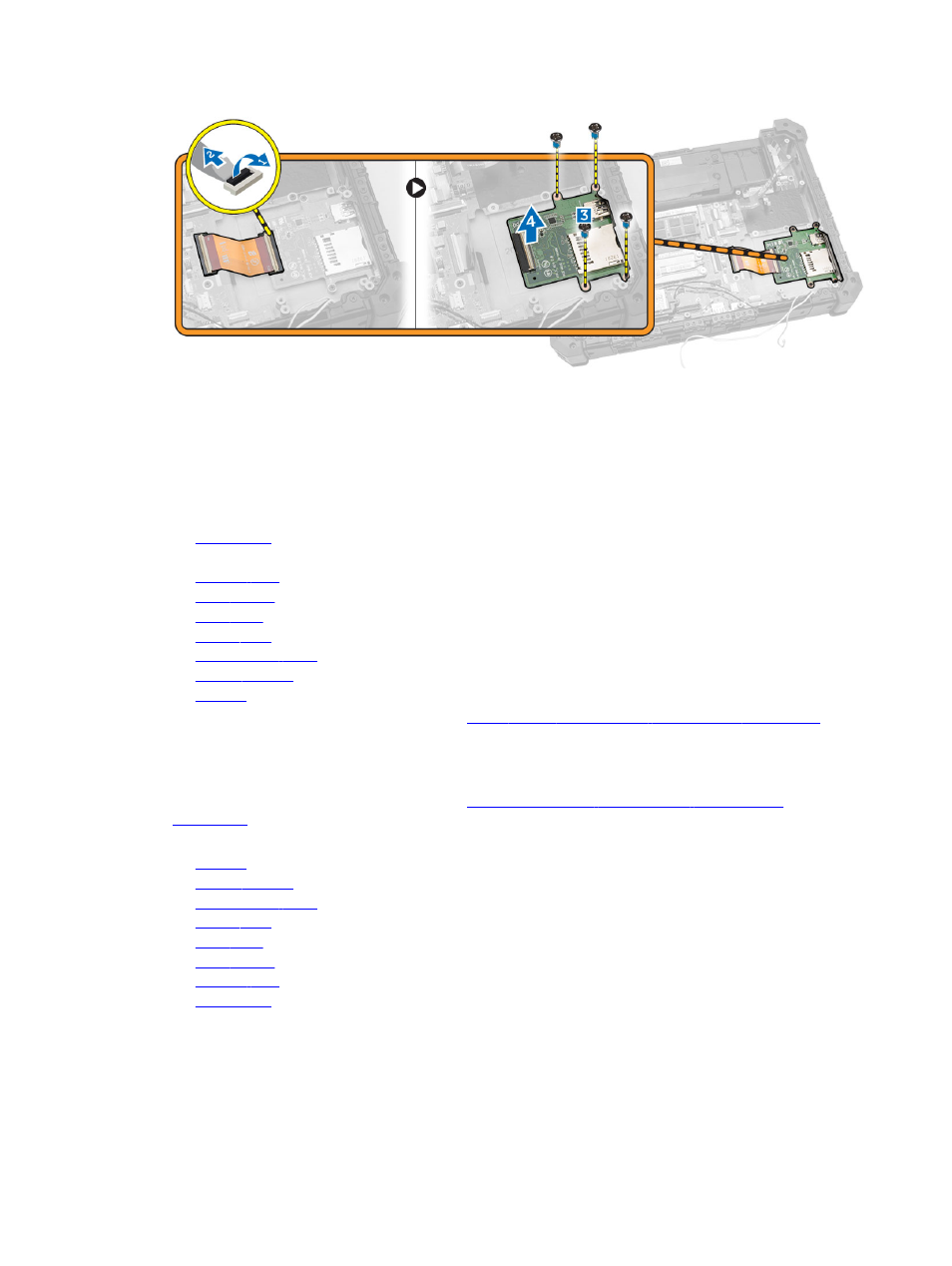

1. Вставьте плату ввода-вывода в предназначенное для нее гнездо.
2. Затяните винты, чтобы прикрепить плату ввода/вывода.
3. Подсоедините кабель платы ввода-вывода к плате ввода-вывода.
4. Установите:
a. скобу платы
b. Подключите кабель батареи к плате батареи.
c.
жесткий диск
d. плату MEMS
e. плату USH
f. модуль GPS
g. стыковочную плату
h. нижняя крышка
i. батарею
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение устройства считывания отпечатков пальцев
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите:
a. батарею
b. нижняя крышка
c. стыковочную плату
d. модуль GPS
e. плату USH
f. плату MEMS
g. жесткий диск
h. скобу платы
3. Чтобы извлечь устройство считывания отпечатков пальцев:
a. Выверните винты, которыми крепится устройство считывания отпечатков пальцев [1].
b. Извлеките устройство считывания отпечатков пальцев из корпуса компьютера [2].
