2
Извлечение
и установка компонентов
В
этом разделе приведены подробные сведения по извлечению и установке компонентов данного компьютера.
Рекомендуемые
инструменты
Для
выполнения процедур, описанных в этом документе, могут потребоваться следующие инструменты:
• маленькая шлицевая отвертка;
• крестовая отвертка №0
• крестовая отвертка №1
• отвертка T5 с жалом звездообразной формы;
• небольшая пластиковая палочка.
Общий
вид системы

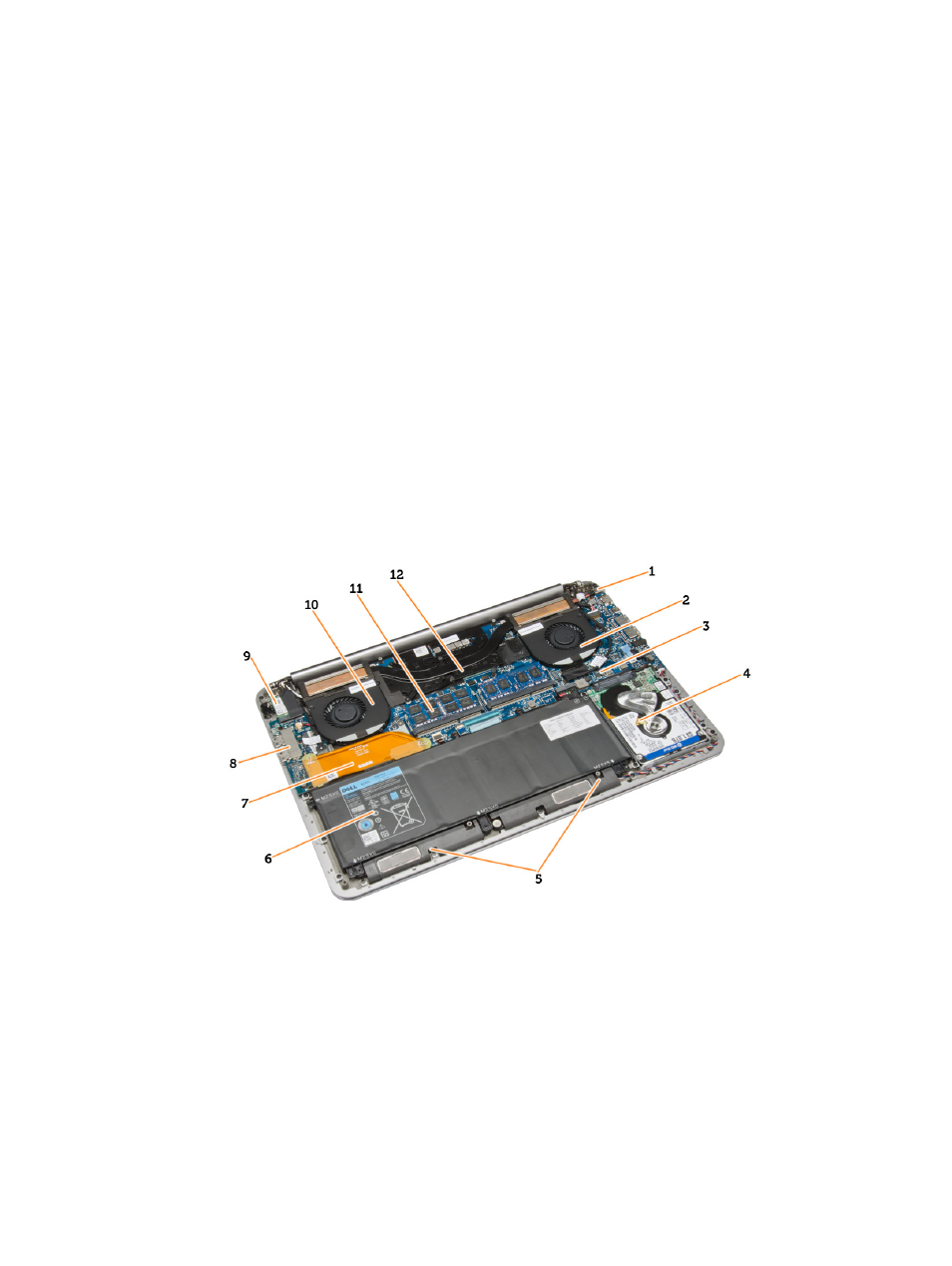

Рисунок
1. Вид изнутри — сзади
1.
разъем
питания
2.
системный
вентилятор
3.
системную
плату
4.
жесткий
диск
5.
динамики
6.
батарею
7.
кабель
платы ввода-вывода
8.
плату
ввода-вывода
9.
плату
WLAN
10.
вентилятор
видеоадаптера
11.
модули
памяти
12.
радиатор
9
