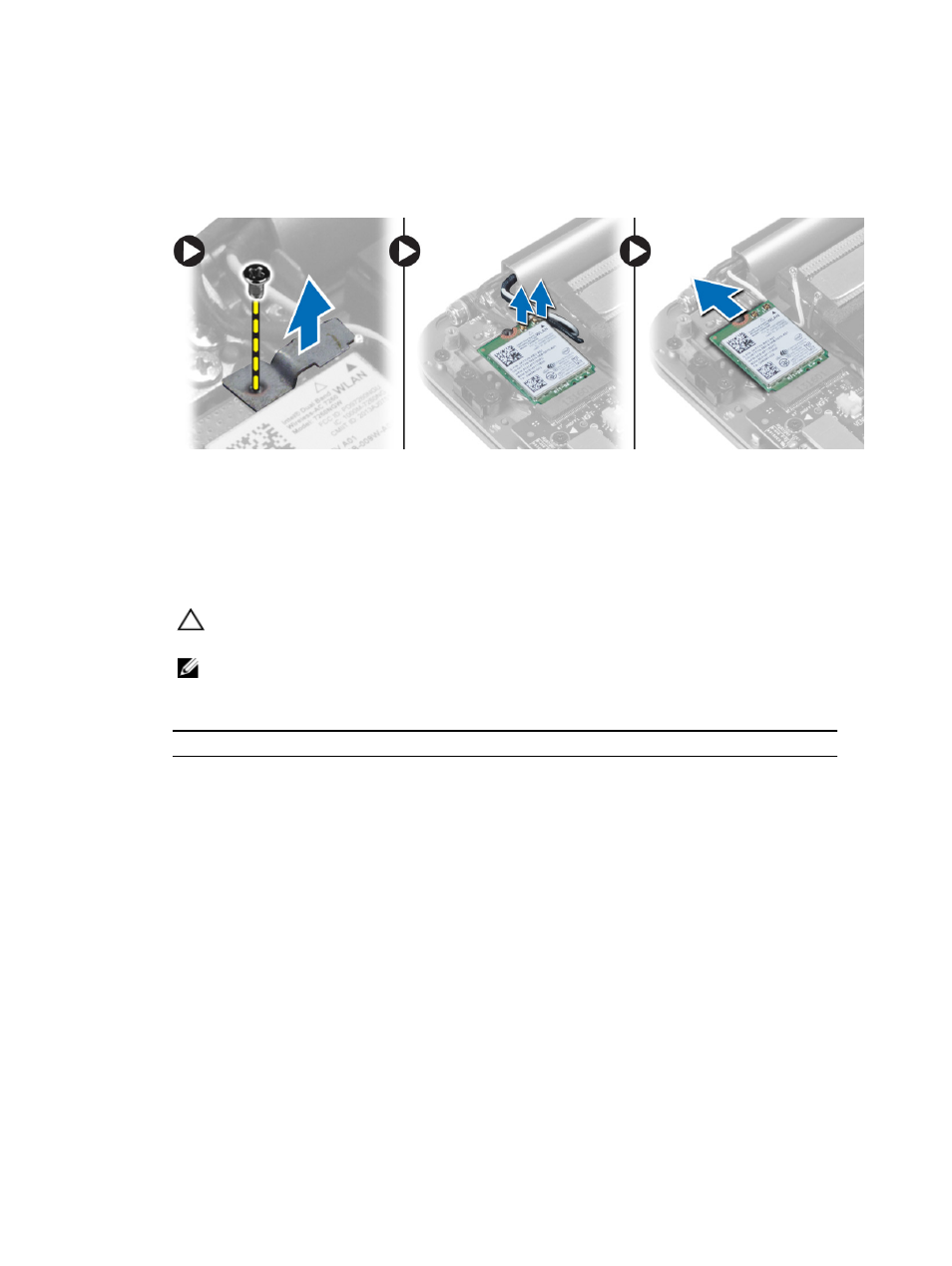

3. Для извлечения платы WLAN необходимо выполнить следующие действия:
a) Выверните винты, чтобы высвободить скобу, которая крепит плату WLAN к компьютеру. Вытащите
скобу
из компьютера.
b) Отсоедините антенные кабели от платы WLAN.
c) Сдвиньте и извлеките плату WLAN из разъема на плате ввода-вывода.
Установка
платы WLAN
1.
Совместите
выемку на плате беспроводной сети с выступом соответствующего разъема платы WLAN на
плате
ввода-вывода.
2. Совместите скобу, с помощью которой крепится плата WLAN к упору для рук в сборе.
3. Подсоедините антенные кабели к плате WLAN.
ОСТОРОЖНО
: Не помещайте кабели под платой беспроводной связи во избежание ее
повреждения
.
ПРИМЕЧАНИЕ
: Цвет антенных кабелей виден на кончиках кабелей. Схема цветов антенных
кабелей
для платы WLAN, поддерживаемой вашим компьютером, указана ниже:
Таблица
1. Схема цветов антенных кабелей для платы WLAN
Разъемы
на плате WLAN
Цвет
антенного кабеля
Основной
(белый треугольник)
Белый
Вспомогательный
(черный треугольник)
черный
4. Затяните винт, которым крепится скоба и плата WLAN к упору для рук в сборе.
5. Установите:
a) батарею
b) нижнюю крышку
6. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
