Снятие упора для рук в сборе, Снятие, Упора для рук в сборе – Инструкция по эксплуатации Dell Precision M3800 (Late 2013)
Страница 33
4. Подсоедините указанные кабели:
a) кабель сенсорной панели [4] и кабель дисплея [3] к системной плате
b) кабель камеры к панеле ввода/вывода [2]
c) антенный кабель к плате card [1]
5. Установите:
a) батарею
b) нижнюю крышку
6. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.

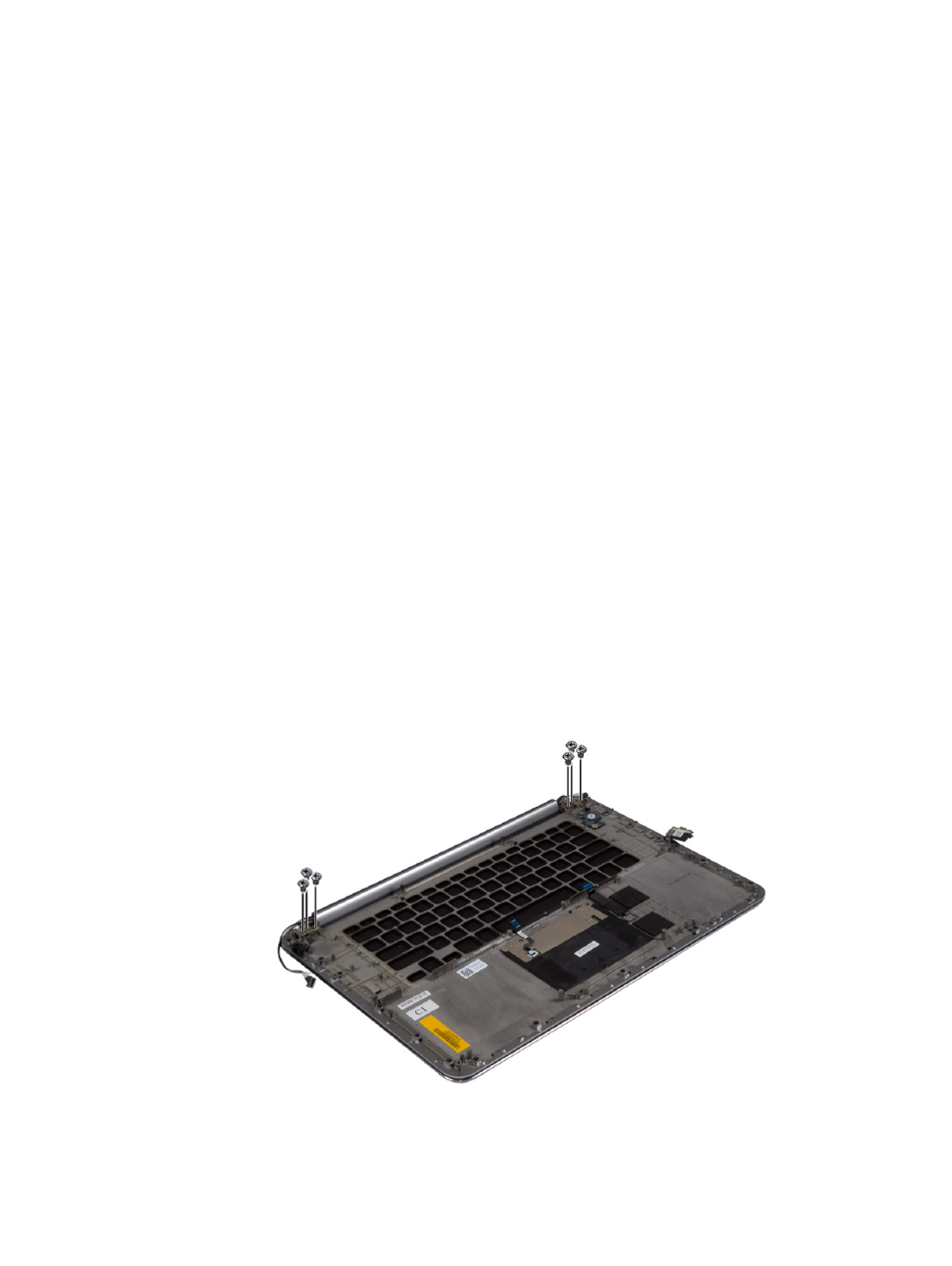

Снятие
упора для рук в сборе
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
a) нижнюю крышку
b) батарею
c) жесткий диск
d) динамики
e) плату WLAN
f) батарея типа «таблетка»
g) плата mSATA
h) вентиляторы
i) радиатор
j) разъем питания
k) плату ввода-вывода
l) модуль (или модули) памяти
m) системную плату
n) клавиатуру
3. Выверните винты, которыми шарниры дисплея крепятся к упору для рук в сборе.
33
