Установка
радиатора
1.
Совместите
резьбовые отверстия на блоке радиатора с винтовыми отверствиями в системной плате.
2. Затяните винты, чтобы прикрепить радиатор к системной плате.
3. Установите:
a) батарею
b) нижнюю крышку
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Извлечение
разъема питания
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
a) нижнюю крышку
b) батарею
3. Отсоедините от системной платы указанные кабели:
a) разъем питания
b) сенсорная панель

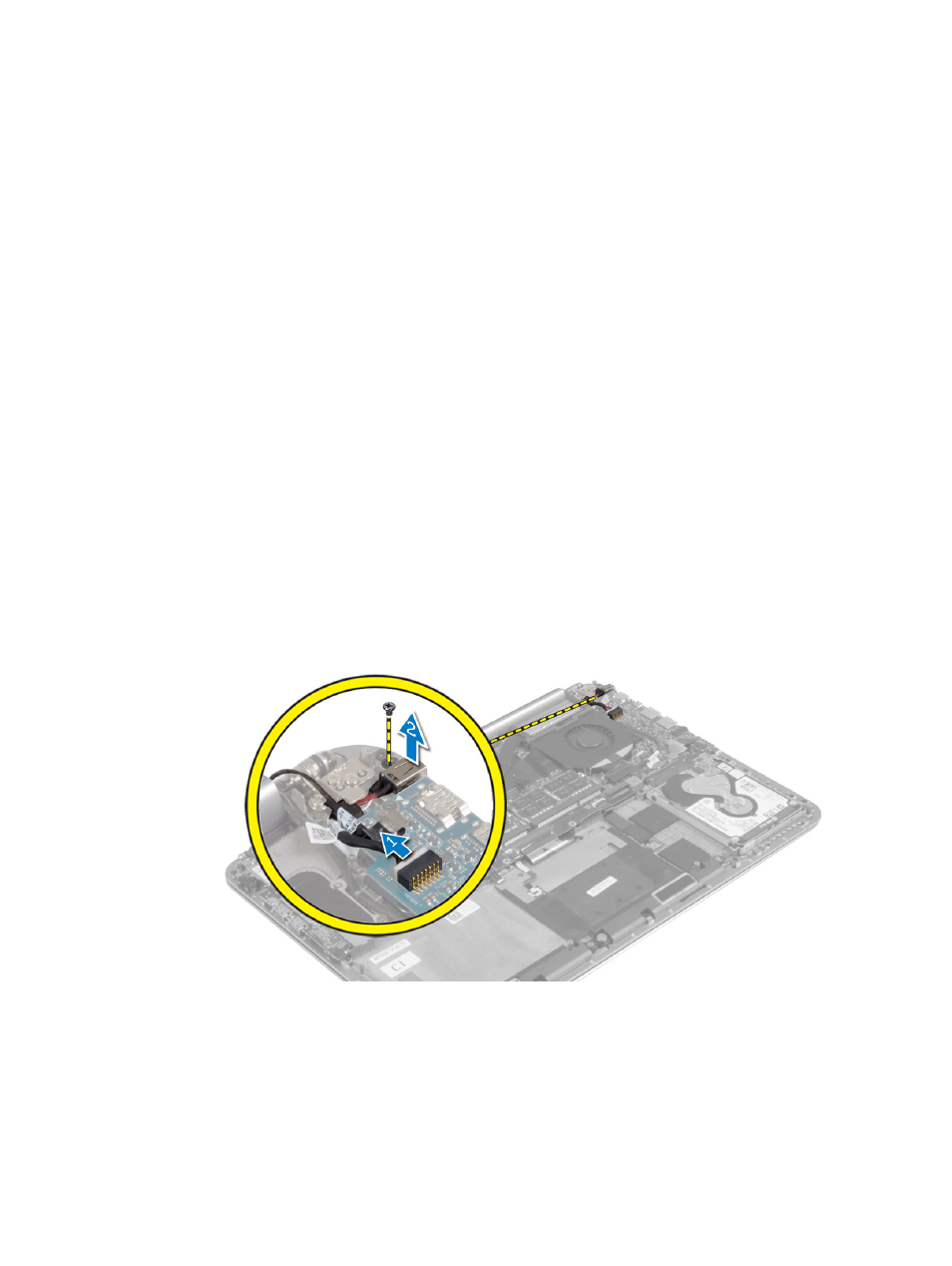

4. Для извлечения разъема питания необходимо выполнить следующие действия.
a) Извлеките кабель разъема питания из-под шарниров дисплея [1].
b) Выверните винты, которыми плата разъема питания крепится к упору для рук в сборе.
c) Вытащите разъем питания из крепления для рук в сборе [2].
Установка
разъема питания
1.
Затяните
винт, которым разъем питания крепится к упору для рук в сборе.
2. Задвиньте кабель разъема адаптера питания под крепление дисплея.
