Установка вентиляторов
1. Чтобы установить вентиляторы в систему, необходимо выполнить следующие действия:
a) Вставьте кабель системного вентилятора в соответствующий слот в компьютере.
b) Подсоедините кабель системного вентилятора к системной плате [1].
c) Подсоедините кабель камеры к плате ввода-вывода [2].
d) Затяните винт, которым вентилятор корпуса крепится к компьютеру.
2. Для установки вентилятора видеокарты необходимо выполнить следующие действия:
a) Вставьте кабель вентилятора видеокарты в соответствующий слот в компьютере.
b) Подсоедините кабель вентилятора видеоадаптера к системной плате [4].
c) Затяните винт, которым вентилятор видеокарты крепится к компьютеру.
3. Установите:
a) батарею
b) нижнюю крышку
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Снятие радиатора
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите:
a) нижнюю крышку
b) батарею
ПРИМЕЧАНИЕ : Внешний вид блока радиатора и количество винтов может отличаться, если был
приобретен компьютер со встроенной графической платой.

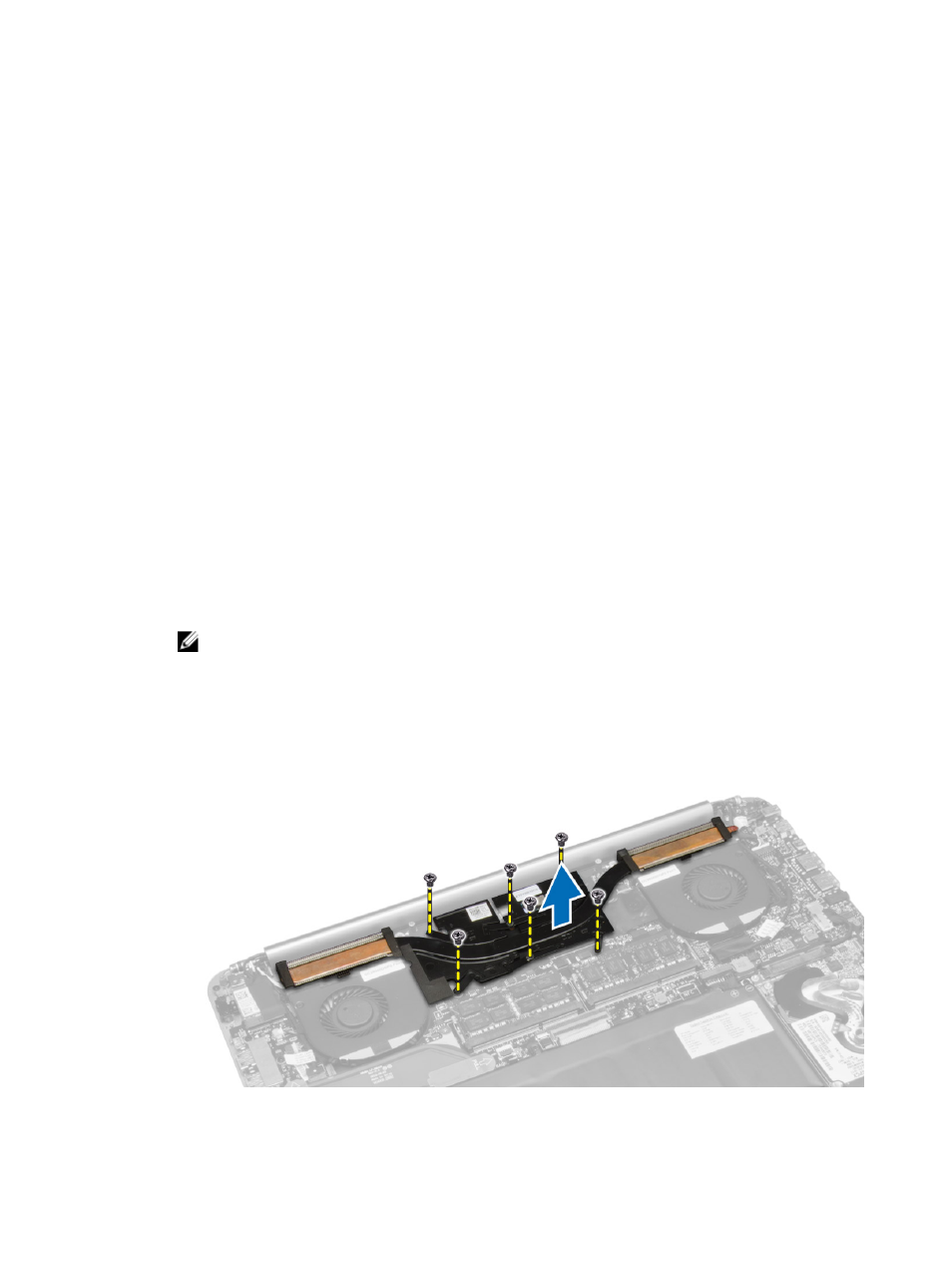

3. Для извлечения радиатора необходимо выполнить следующие действия:
a) Выверните винты, которыми радиатор крепится к системной плате.
b) Снимите радиатор с системной платы.
