Установка идентификационную системную табличку, Снятие аккумулятора, Установка аккумулятора – Инструкция по эксплуатации Dell Precision M3800 (Late 2013)
Страница 13: Установка, Идентификационную системную табличку, Снятие, Аккумулятора
Установка
идентификационную системную табличку
1.
Вставьте
язычки на идентификационной табличке в пазы на нижней крышке и защелкните
идентификационную
табличку на своем месте.
2. Переверните крышку основания и прикрепите майларовую пленку, которой идентификационная
системная
табличка крепится к крышка основания.
3. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Снятие
аккумулятора
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите нижнюю крышку.

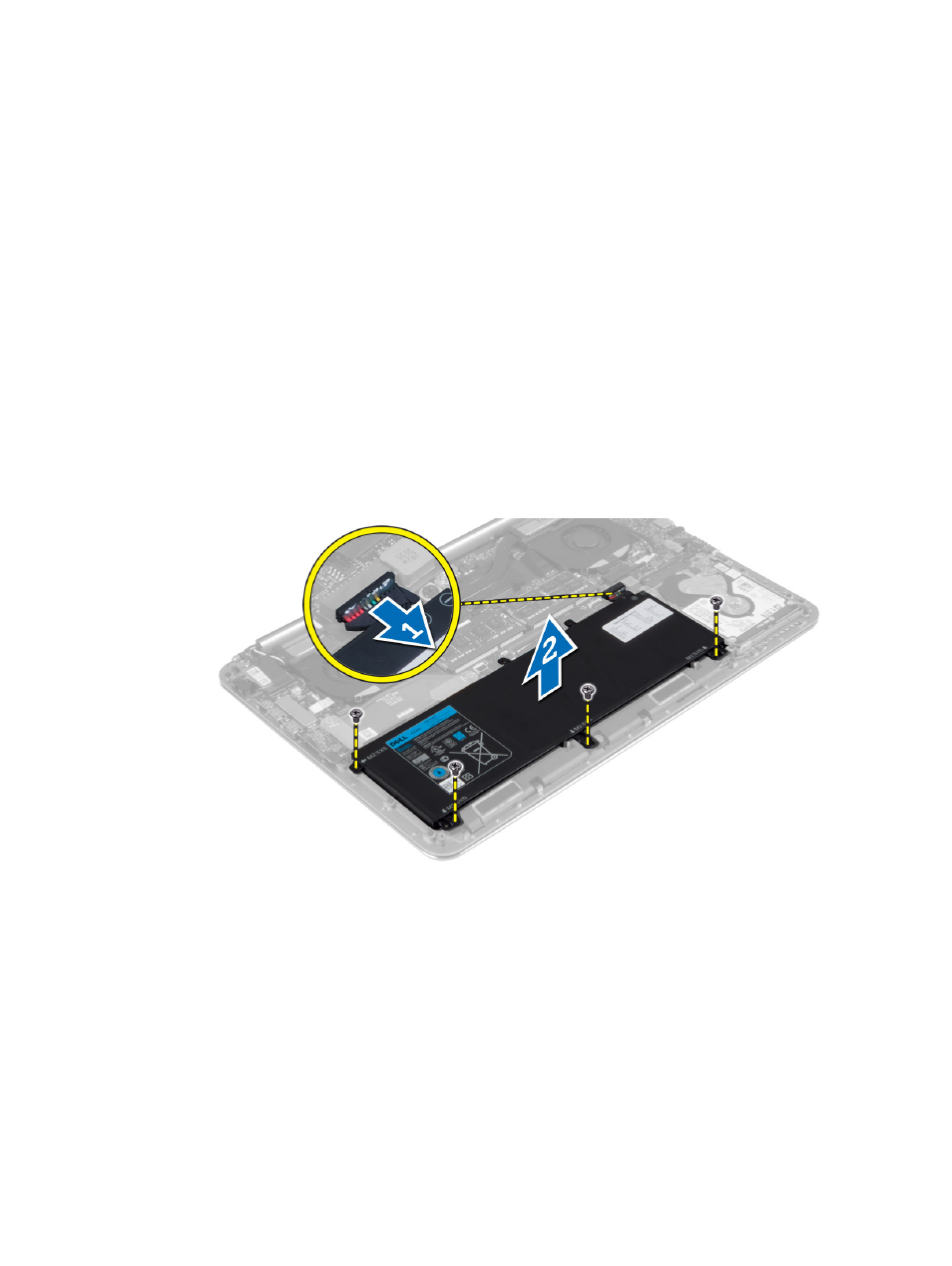

3. Для извлечения аккумулятора необходимо выполнить следующие действия:
a) Отсоедините кабель аккумулятора от системной платы [1].
b) Выверните винты, которыми батарея крепится к корпусу компьютера.
c) Приподнимите аккумулятор и сизвлеките его из компьютера [2].
Установка
аккумулятора
1.
Установите
и совместите аккумулятор с отсеком аккумулятора.
2. Затяните винты, чтобы прикрепить аккумулятор к компьютеру.
3. Подключите кабель аккумулятора к системной плате.
4. Установите нижнюю крышку.
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
13
