Установка
платы mSATA
1.
Совместите
выемку на плате mSATA с выступом на разъеме платы mSATA.
2. Вставьте плату mSATA в соответствующий разъем платы mSATA.
3. Затяните винт, чтобы прикрепить плату mSATA к корпусу компьютера.
4. Подключите кабель платы ввода-вывода к системной плате и к плате ввода-вывода.
5. Установите:
a) батарею
b) нижнюю крышку
6. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Снятие
вентиляторов
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
a) нижнюю крышку
b) батарею

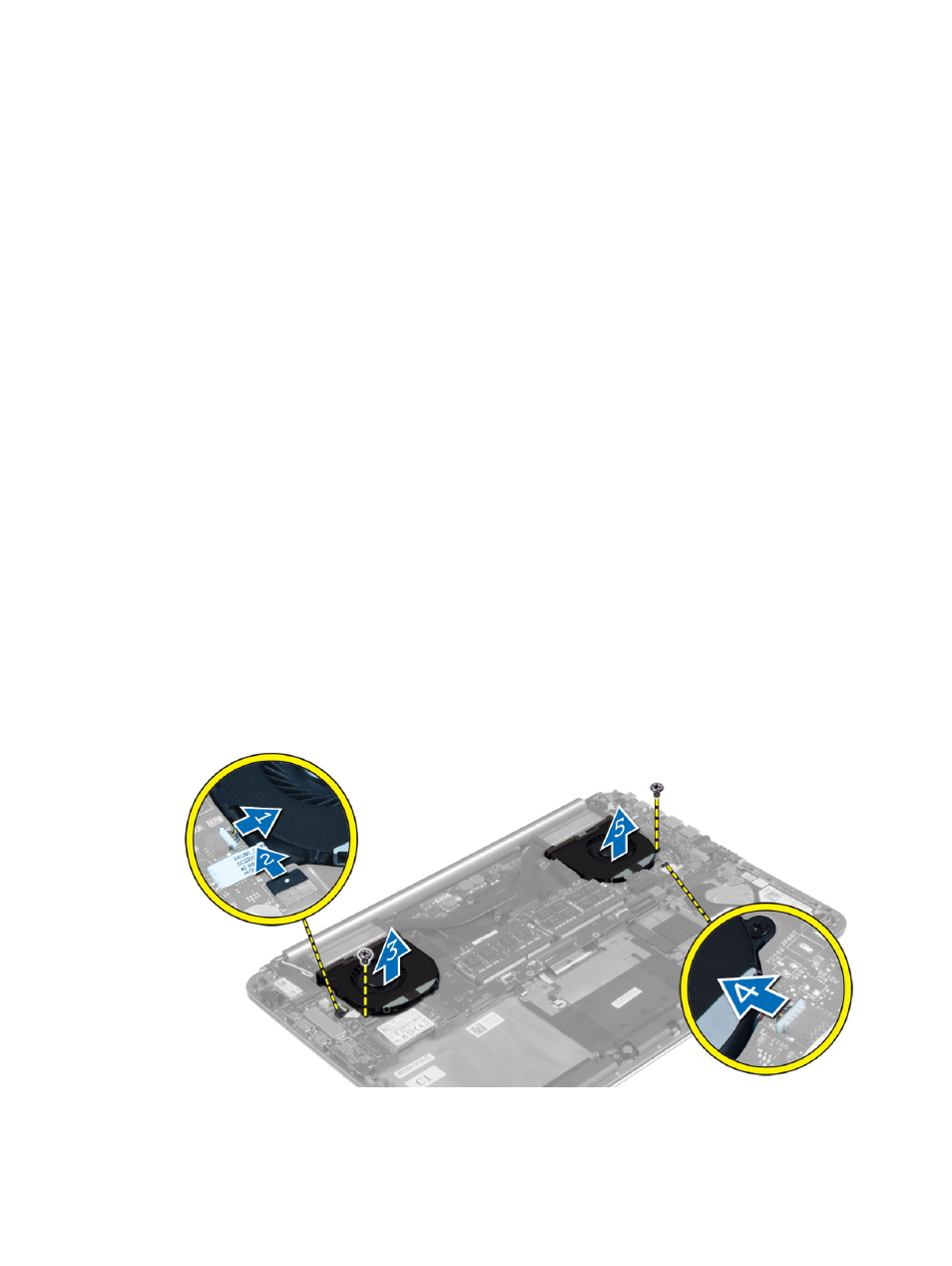

3. Для извлечения системных вентиляторов необходимо выполнить следующие действия:
a) Отсоедините кабель системного вентилятора от системной платы [1].
b) Отсоедините кабель камеры от платы ввода-вывода [2].
c) Выверните винт, которым вентилятор крепится к корпусу компьютера.
d) Поднимите системный вентилятор и вытащите его из корпуса компьютера [3].
4. Для извлечения вентилятора видеокарты необходимо выполнить следующие действия:
a) Отсоедините кабель вентилятора видеокарты от системной платы [4].
b) Выкрутить винты, которыми вентилятор видеокарты крепится к корпусу компьютера.
c) Поднимите вентилятор видеокарты и вытащите его из корпуса компьютера [5].
