3. Подсоедините к системной плате указанные кабели:
a) сенсорная панель
b) разъем питания
4. Установите:
a) батарею
b) нижнюю крышку
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Снятие
платы ввода-вывода
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
a) нижнюю крышку
b) батарею
c) плату WLAN
d) батарея типа «таблетка»

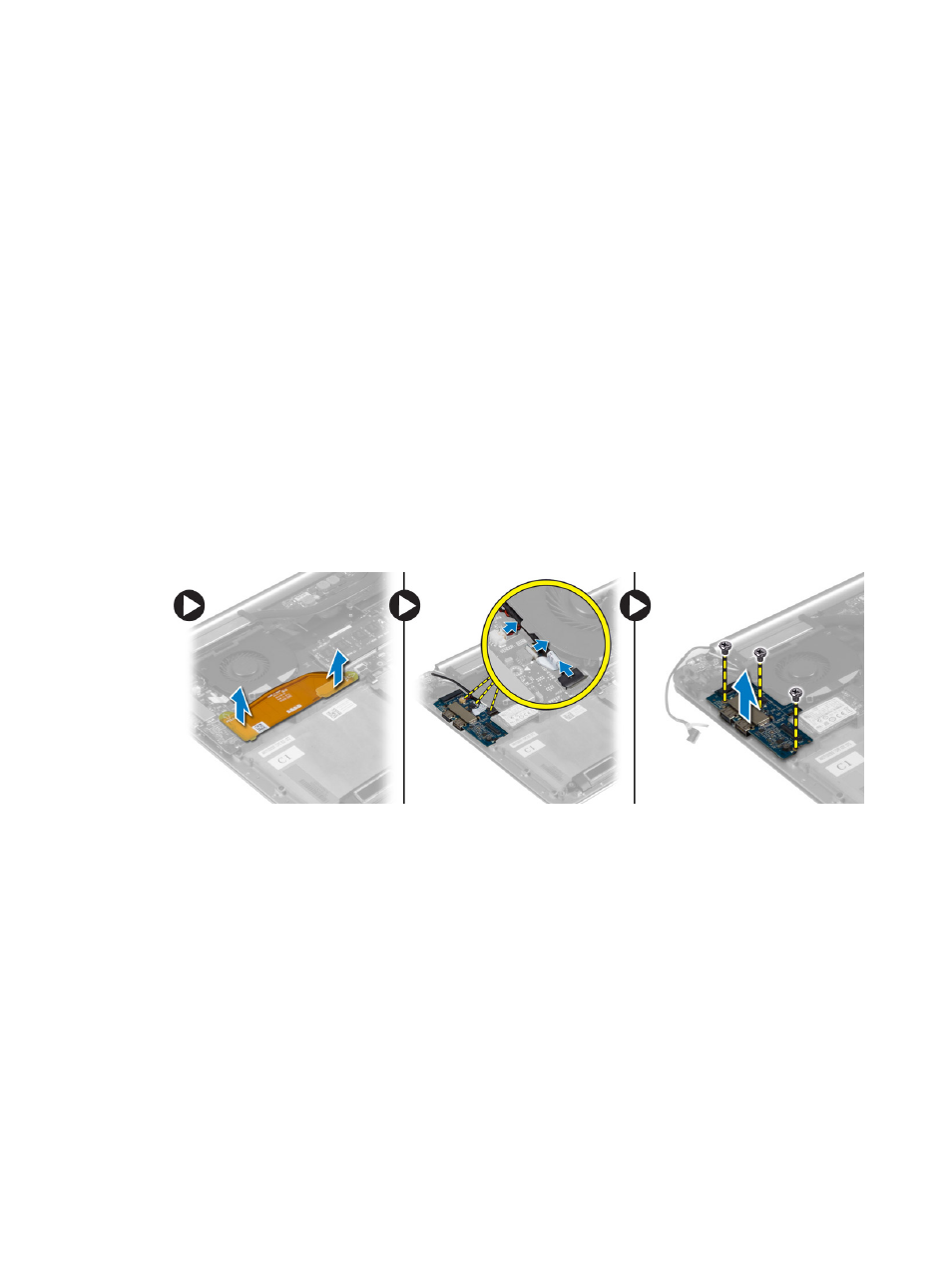

3. Для извлечения платы ввода-вывода необходимо выполнить следующие действия:
a) Отсоедините кабель платы ввода/вывода от системной платы и платы ввода/вывода.
b) Отсоедините кабели камеры, вентилятора и батареи типа «таблетка» от платы ввода/вывода.
c) Выверните винты, которыми плата ввода-вывода крепится к компьютеру.
d) Приподнимите плату ввода-вывода и извлеките ее из компьютера.
Установка
платы ввода-вывода
1.
Затяните
винты, которыми плата ввода-вывода крепится к компьютеру.
2. Подсоедините к плате ввода/вывода указанные кабели:
a) камера
b) вентилятор
c) батарея типа «таблетка»
3. Подсоедините кабель платы ввода-вывода к плате ввода-вывода и к системной плате.
