Установка динамиков, Извлечение платы wlan, Установка – Инструкция по эксплуатации Dell Precision M3800 (Late 2013)
Страница 18: Динамиков, Извлечение, Платы wlan

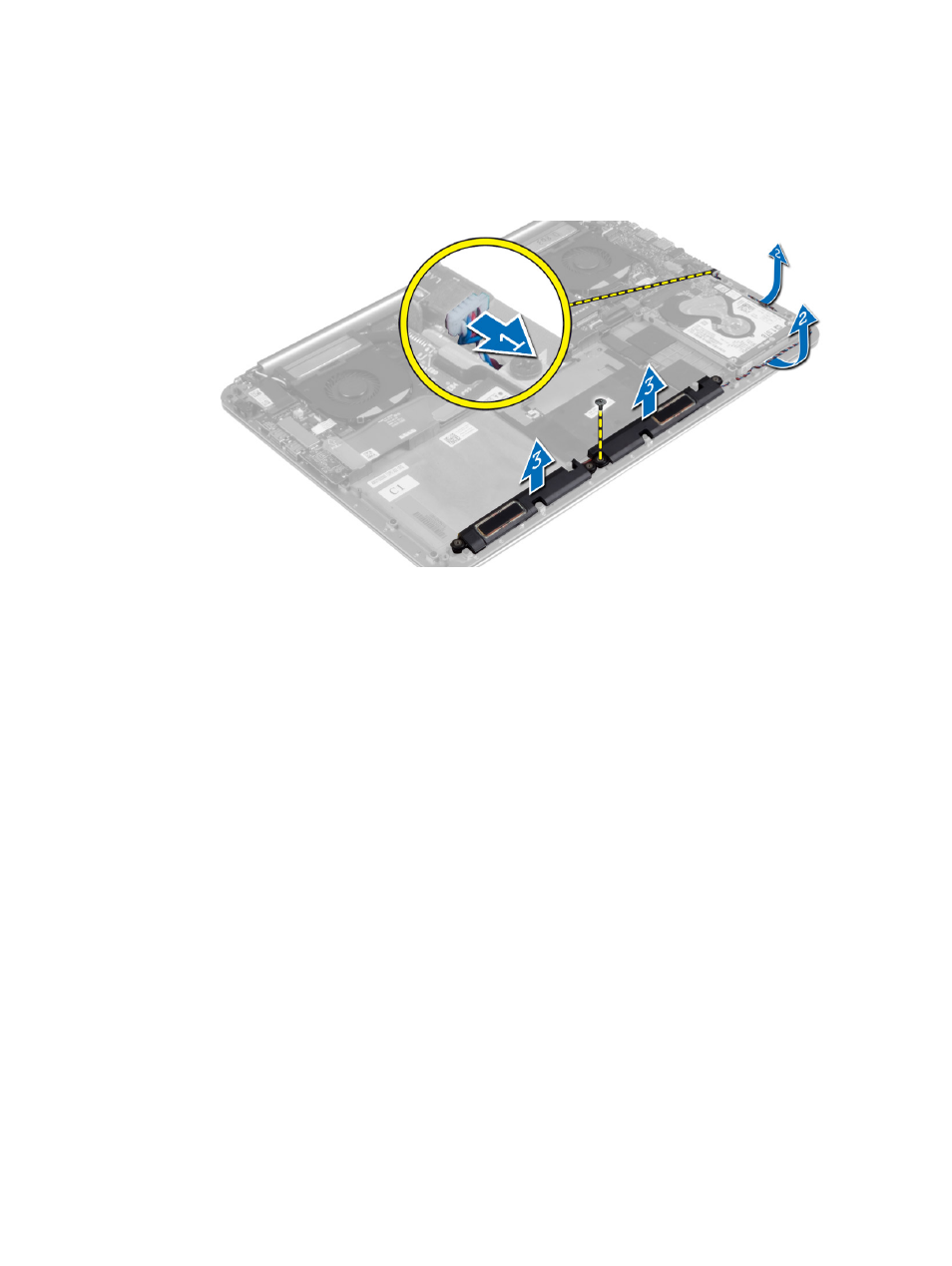

3. Для извлечения динамиков необходимо выполнить следующие действия:
a) Отсоедините кабель динамиков от системной платы [1].
b) Отсоедините кабель динамиков и извлеките кабель из направляющих [2].
c) Выкрутите винты, которыми вдинамики крепятся к корпусу компьютера.
d) Приподнимите динамики и снимите их вместе с кабелем с основания компьютера [3].
Установка
динамиков
1.
Совместите
динамики с пазами на компьютере.
2. Проложите кабель динамика через направляющие в основании корпуса компьютера.
3. Затяните винт, чтобы прикрепить динамики к корпусу компьютера.
4. Подсоедините кабель динамика к системной плате.
5. Установите:
a) батарею
b) нижнюю крышку
6. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Извлечение
платы WLAN
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
a) нижнюю крышку
b) батарею
18
