Установка жесткого диска, Извлечение динамиков, Установка – Инструкция по эксплуатации Dell Precision M3800 (Late 2013)
Страница 17: Жесткого диска, Извлечение, Динамиков

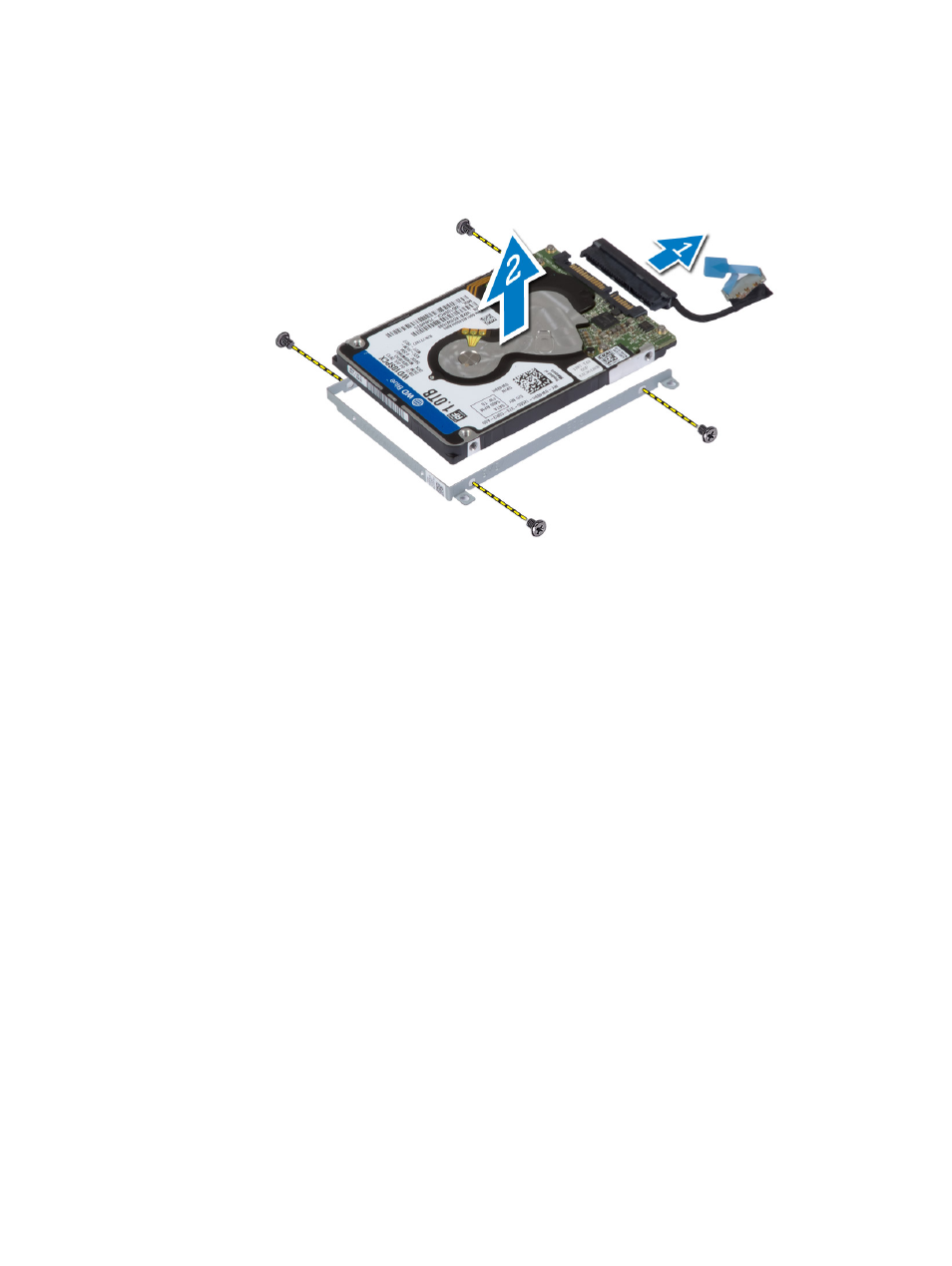

4. Выполните указанные шаги, чтобы извлечь кронштейны жесткого диска:
a) Отсоедините кабель от жесткого диска от жесткого диска [1].
b) Выверните винты, которыми каркас жесткого диска крепится к жесткому диску.
c) Приподнимите жесткий диск и извлеките его из кронштейнов жесткого диска [2].
Установка
жесткого диска
1.
Совместите
резьбовые отверстия на каркасе жесткого диска с резьбовыми отверстиями на жестком диске.
2. Затяните винты, которыми отсек жесткого диска крепится к жесткому диску.
3. Подсоедините к жесткому диску кабель.
4. Вложите жесткий диск в его отсек в компьютере.
5. Затяните винты, чтобы прикрепить жесткий диск к корпусу компьютера.
6. Подсоедините кабель жесткого диска к системной плате.
7. Установите:
a) батарею
b) нижнюю крышку
8. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера.
Извлечение
динамиков
1.
Выполните
процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера
.
2. Снимите:
a) нижнюю крышку
b) батарею
17
