лучше понять координаты положения , обращайтесь к разделу Понимание координат положения .

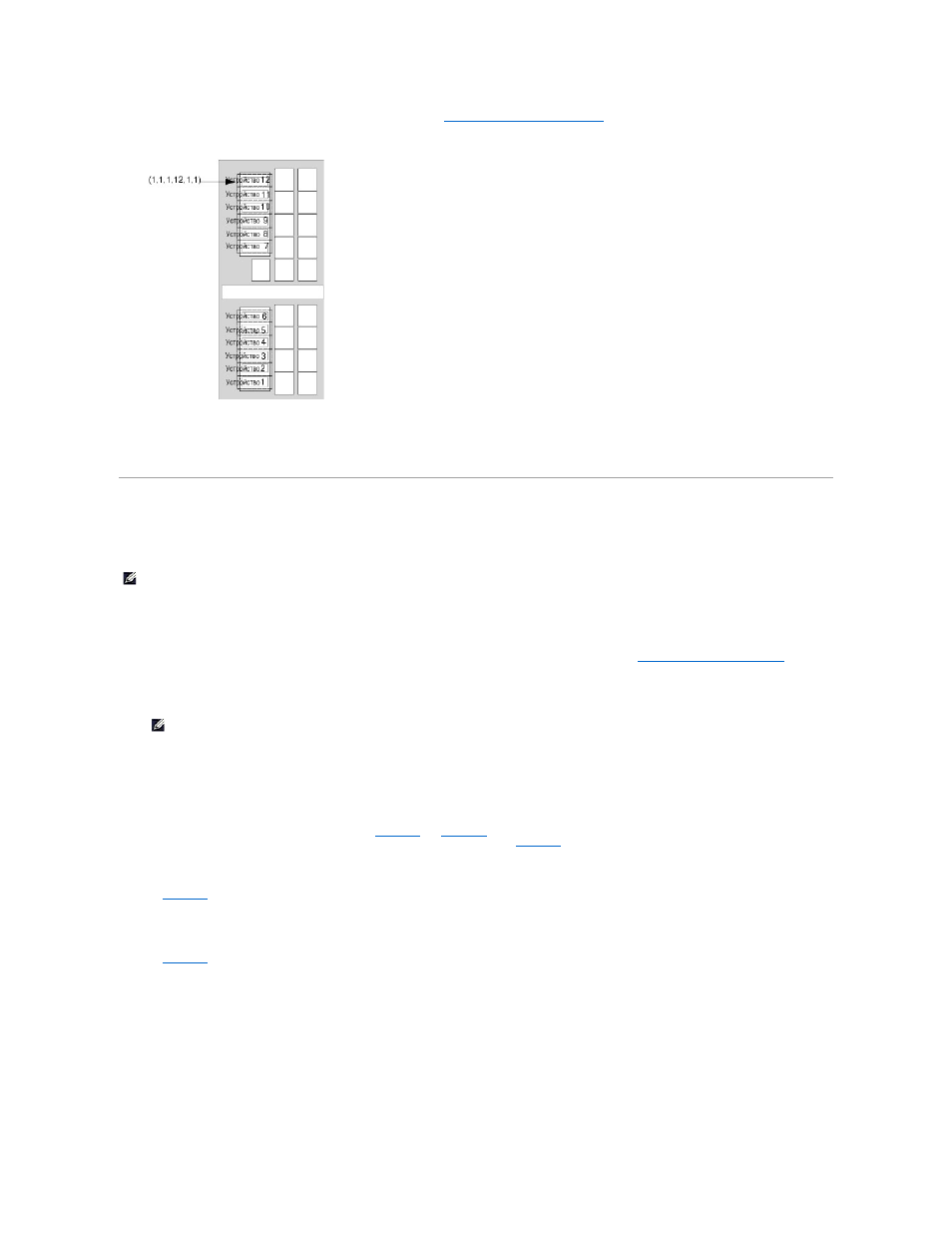

Рисунок 2. Положение накопителя (1,1,1,12,1,1)
4. Для задания конкретного ИД волоконно -оптического накопителя, выберите новый ИД номер волоконно-оптического накопителя при помощи
стрелки рядом с окном New ID (Новый ИД), или выберите окошко метки перед Soft (Программно) для автоматического присвоения ИД
волоконно -оптического накопителя.
5. Выберите Set (Установить).
Хост FC
Параметр FC Host (Хост FC) позволяет хосту, подключенному через волоконно-оптический канал, создавать виртуальное частное перераспределение
доступных LUN.
В зависимости от ограничений операционной системы хоста , может возникнуть необходимость перезагрузки или повторного конфигурирования хоста
в результате изменений схемы устройства , возникших вследствие использования команды FC Host (Хост FC).
1. Войдите в систему , как Administrator (Администратор).
2. Если Вы уже вышли из физической библиотеки , то выберите ее из меню View (Вид). Обратитесь к теме Выбор библиотеки или раздела .
3. Выберите Setup (Установка)—> Device (Устройство)—> Access (Доступ)—> FC Host (Хост FC).
Отображается диалоговое окно . Вначале длинные строки могут быть не видны, однако размеры окна FC Host (Хост FC) можно изменять.
Отображается порт хоста , blade-сервер и WWN (глобальное имя).
4. Выберите Хост FC для конфигурирования.
5. При выбранном хосте выберите LUN Mapping (Распределение LUN).
Отображается диалоговое окно , показанное на рисунке 3 . На рисунке 3 Вы можете видеть состояние по умолчанию. Сравните вид по
умолчанию с видом Show Details (Показать подробности), изображенном на рисунке 5 . В виде Show Details (Показать подробности),
название , ИД изделия, ИД продавца и последовательный номер логической библиотеки показаны в столбце Device (Устройство). В
состоянии по умолчанию , в столбце Device (Устройство) показаны только названия доступных разделов. В столбце LUN/Device
(LUN/Устройство) всегда доступны области LUN от 0 до 255, независимо от выбранного вида отображения.
На рисунке 3 разделы (устройства), которые еще не перераспределены вручную в соответствии с новой позицией распределения,
показаны жирным черным шрифтом в столбце Device (Устройство). Разделы обрабатываются системой как устройства. Для управления
разделом и его носителем Вы должны перетащить раздел в столбец LUN/Device (LUN/Устройство) консоли управления библиотекой. В
показанном примере , контрольный LUN уже перераспределен, как видно по жирному черному шрифту в столбце LUN/Device
(LUN/Устройство).
На рисунке 4 все устройства распределены вручную. Новые позиции распределения показаны жирным черным шрифтом в столбце
LUN/Device (LUN/Устройство). Предыдущая (по умолчанию) позиция перераспределенного устройства показана в столбце Device
(Устройство) серым шрифтом.
Рисунок 3. Диалоговое окно распределения LUN хоста FC (вид по умолчанию)
ПРИМЕЧАНИЕ : Если к MCB подключен волоконно-оптический хост, то для распределения разделов используйте FC Host (Хост FC).
ПРИМЕЧАНИЕ : Если у Вас нет хоста, подключенного к библиотеке через волоконно-оптический канал, то команда FC Host (Хост FC)
недоступна.
