Модуль управления
Модуль управления является обязательным компонентом библиотеки . Он содержит следующие компоненты (см. рисунок 2 ):
l Модуль управления библиотекой
l Аксессор картриджа
l Станция Импорта /Экспорта
l Магазины лент
l Слоты картриджей магнитных лент
l Накопители
l Панель оператора
l Питание

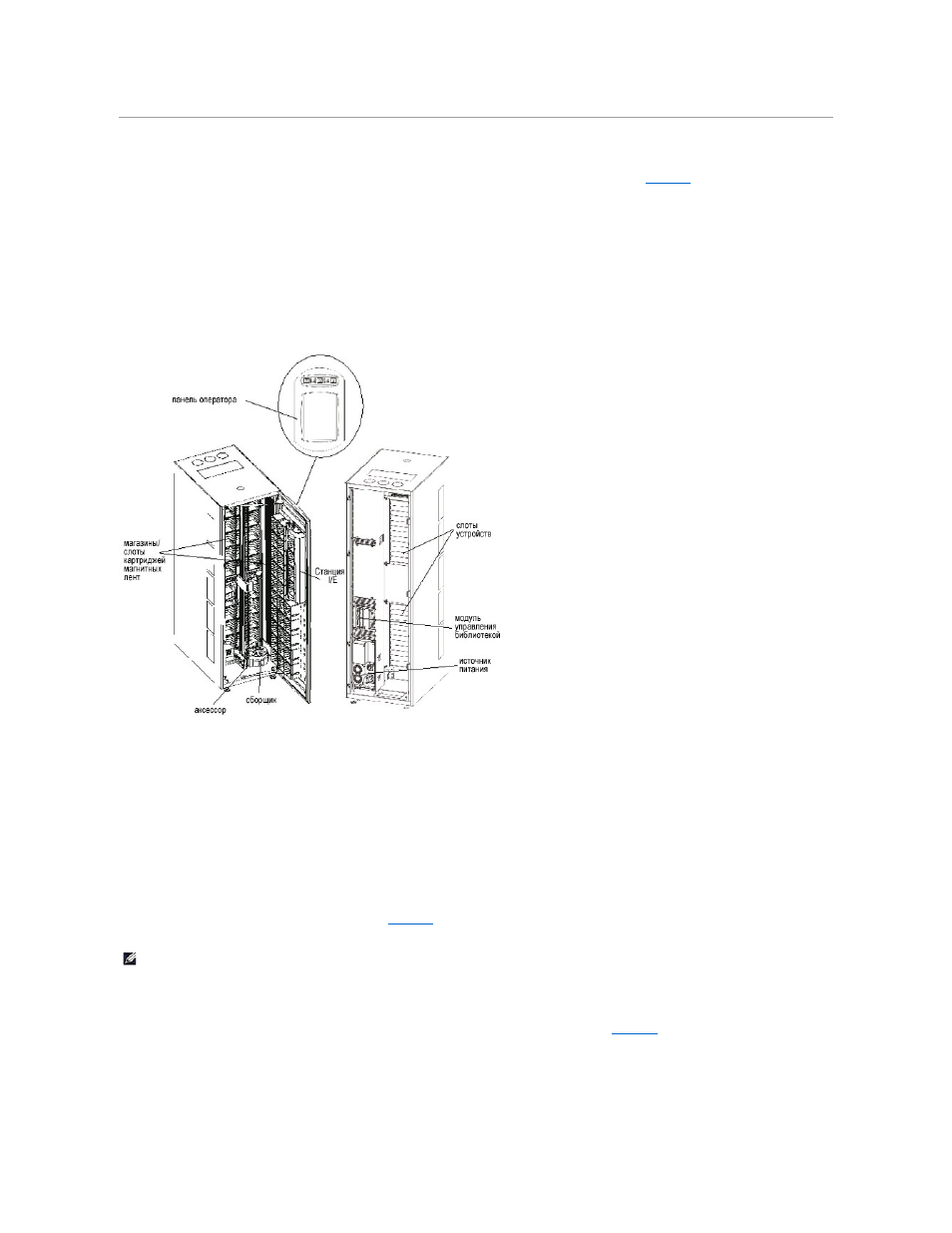

Рисунок 2. Модуль управления (внутренний вид)
Управление библиотекой
Управление библиотекой начинается с модуля управления . Он управляет аппаратурой системы и позволяет внешним устройствам конфигурировать
библиотеку и получать данные о состоянии системы .
Аксессор картриджа
Аксессор картриджа перемещает картриджи между ячейками хранения , накопителями и станцией I/E. Для выемки картриджей из ячейки хранения или
слота накопителя , или же помещения их туда, используется сборщик. Сборщик перемещается вдоль осей X и Y и может поворачиваться на 180 o .
Сканер штрих -кода на сборщике определяет картриджи и ячейки хранения.
Станция Импорта /Экспорта
Станция I/E позволяет импортировать и экспортировать картриджи, не прерывая нормальную работу библиотеки. Станция I/E расположена на
передней части модуля управления или расширения. См. рисунок 1 . Каждая станция I/E вмещает 24 LTO картриджа, расположенных в четырех
съемных магазинах . Вместимость зависит от типа накопителя.
Магазины картриджей
Магазин картриджа является узлом хранения , расположенным на накопителе или со стороны двери модуля управления или расширения. Модуль
управления позволяет разместить максимум 264 слота LTO. Вместимость зависит от типа накопителя. См. рисунок 3 .
Каждый магазин ленты имеет наклейку со штрих -кодом, который считывается сканером для идентификации и инвентаризации. Дополнительно для
магазинов имеется защелкивающаяся пылезащитная крышка . Магазины с пылезащитной крышкой имеют сблокированную накладку для внешнего
хранения носителей .
Рисунок 3. Расположение магазина и накопителя
ПРИМЕЧАНИЕ : Станция I/E не может быть конфигурирована в качестве ячейки хранения
