Библиотека использует систему координат , которая определяет положение каждого элемента посредством следующих обозначений компонентов:
проход , модуль, стойка, секция, столбец и ряд.
Местоположения картриджей

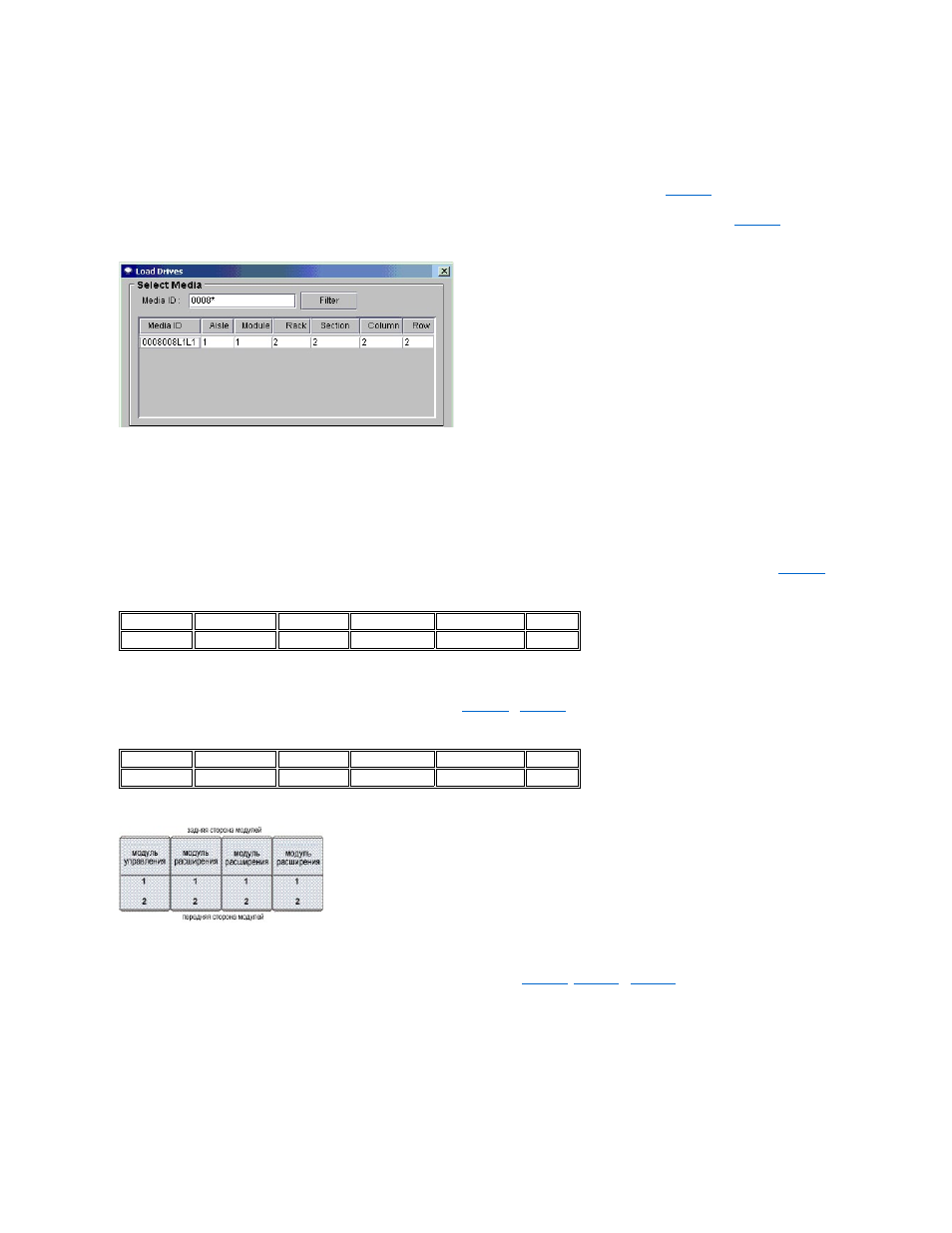

Для задания местоположений консоль управления библиотекой использует диалоговые окна , вроде показанного на рисунке 1 . Эти координаты могут
выводиться в формате со скобками , с разделением каждого элемента запятыми. В таком формате местоположение устройства, указанного в
приведенном ниже диалоговом окне Load Drives (Загрузить накопители), будет иметь вид (1,1,2,2,2,2). Это означает, что устройство следует искать
со стороны дверцы модуля управления , во втором ряду из шести, во втором магазине сверху в столбце 2. Это место обозначено на рисунке 4 .
Рисунок 1. Координаты местоположения, используемые в диалоговом окне "Загрузить накопители"
Далее приведен ключ к расшифровке координат местоположения .
Aisle (Проход)
Проход в библиотеке всегда обозначается "1", поскольку он только один.
Module (Модуль)
Обозначение модуля основывается на последовательной нумерации модульных компонентов . В библиотеке, состоящей из одного модуля управления,
модуль или "фрейм" является "1". При добавлении модулей расширения нумерация увеличивается на единицу для каждого модуля расширения.
Библиотека , состоящая из одного модуля управления и всех трех модулей расширения, имеет в сумме четыре местоположения модулей. См. таблицу 1 .
Таблица 1. Нумерация модулей
Rack (Стойка)
Обозначение стойки основывается на различии между стороной двери и стороной накопителей . Стойка на стороне накопителей библиотеки
обозначается "1." Стойка на стороне двери обозначается "2." Смотрите таблицу 2 и рисунок 2 .
Таблица 2. Нумерация стоек
Рисунок 2. Нумерация стоек
Колонка , Секция, Ряд
При отсутствии в модуле станций I/E или накопителей, в каждой стойке размещаются четыре колонки. При наличии накопителей или станций I/E в
стойке размещается только две полных и часть третьей колонки хранения . Сравните рисунок 3 , рисунок 4 и рисунок 6 . Секция "6" в стойке со стороны
накопителей зарезервирована под среднюю горизонтальную направляющую , и эта секция обозначается как колонка "1" по всей ширине стойки.
l Колонки нумеруются слева направо , если стать лицом к стойке.
l В колонке со стороны двери находятся десять секций хранения , и девять секций хранения - в колонке со стороны накопителей.
l Секции хранения нумеруются сверху вниз .
l Количество рядов в секции колеблется в зависимости от типа носителя . Одна секция хранения эквивалентна одному магазину. Например,
магазин хранения LTO состоит из слотов для шести картриджей. Следовательно, в библиотеке, конфигурированной для LTO, каждая секция
содержит шесть рядов .
Таблица 3. Координаты местоположения ячейки хранения
1 1- 4
Aisle (Проход) Module (Модуль) Rack (Стойка) Section (Секция) Column (Колонка) Row (Ряд)
1 1- 4 1 - 2
Aisle (Проход) Module (Модуль) Rack (Стойка) Section (Секция) Column (Колонка) Row (Ряд)
