Страница 57: Рисунок, Координаты местоположения накопителей

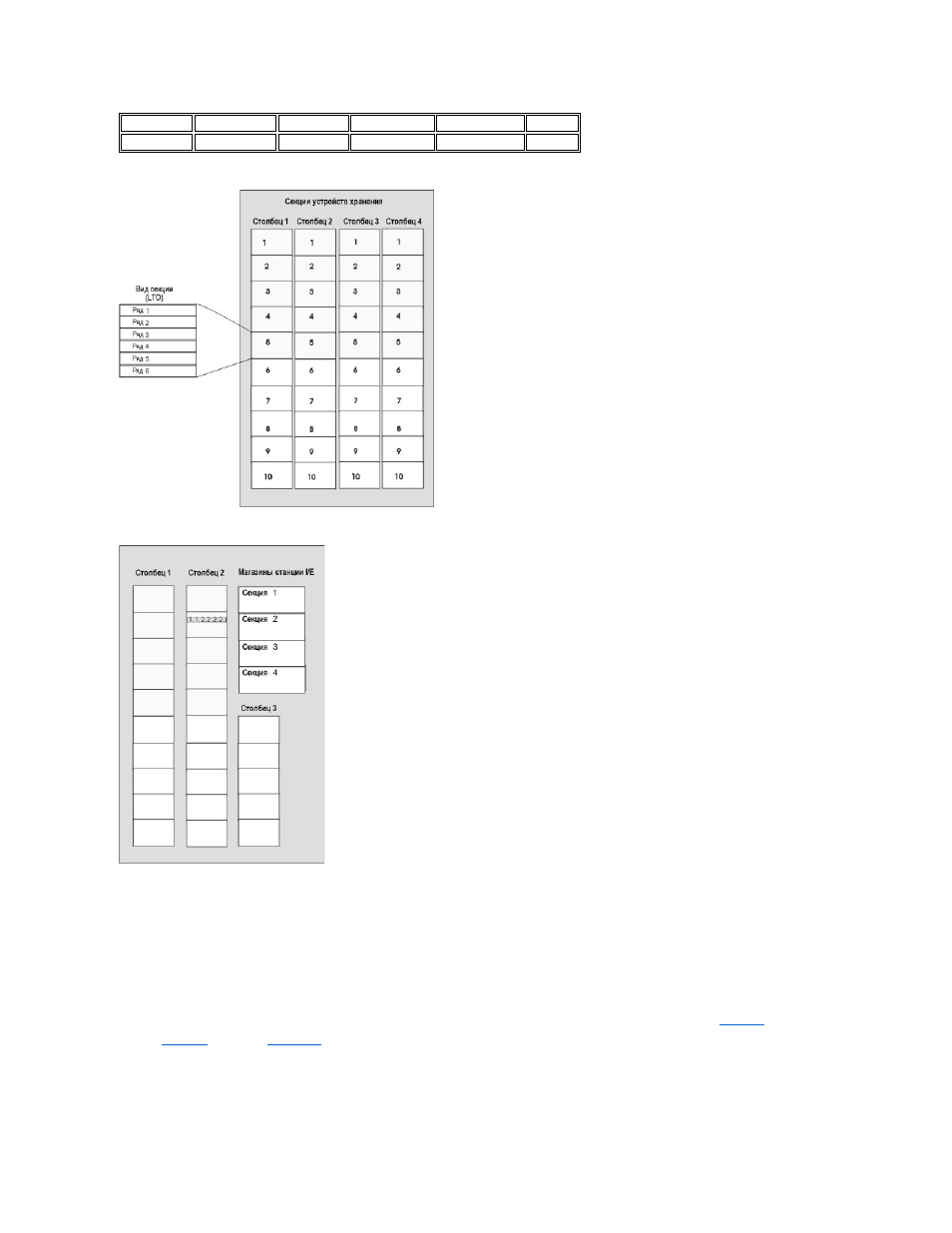

Рисунок
3. Координаты местоположения со стороны двери для блока без станции I/E
Рисунок
4. Координаты местоположения со стороны двери для блока со станцией I/E
Координаты местоположения накопителей
Обозначение накопителей основывается на позиции накопителя в модуле и секции
.
l
Накопители всегда находятся в стойке
"1", колонке "1" конкретного модуля.
l
Колонки нумеруются слева направо
, если стать лицом к стойке.
l
Количество секций накопителей в стойке зависит от типа носителя
. Полноразмерные накопители, например LTO, имеют двенадцать секций. Все
накопители находятся в ряду
"1" соответствующей секции.
l
В одной стойке библиотеки могут быть размещены два блока устройств с шестью накопителями
LTO в каждом. Количество накопителей в блоке
устройств зависит от типа накопителя
.
l
Накопителем номер
"1" является самая нижняя секция нижнего блока устройств. Накопители нумеруются снизу вверх. На
показано
физическое местоположение накопителя
9, последнего из приведенных в диалоговом окне Move Media (Перемещение носителя), показанном
Рисунок
5. Координаты местоположения накопителей
1
1-4
1-2
1-10
1-4
1-6
Aisle (Проход) Module (Модуль) Rack (Стойка) Section (Секция) Column (Колонка) Row (Ряд)
