Страница 45
Пока в модулях расширения нет накопителей
, в них не нужны блоки питания. Если в модуле расширения находятся только картриджи, то он питается
от модуля управления
.

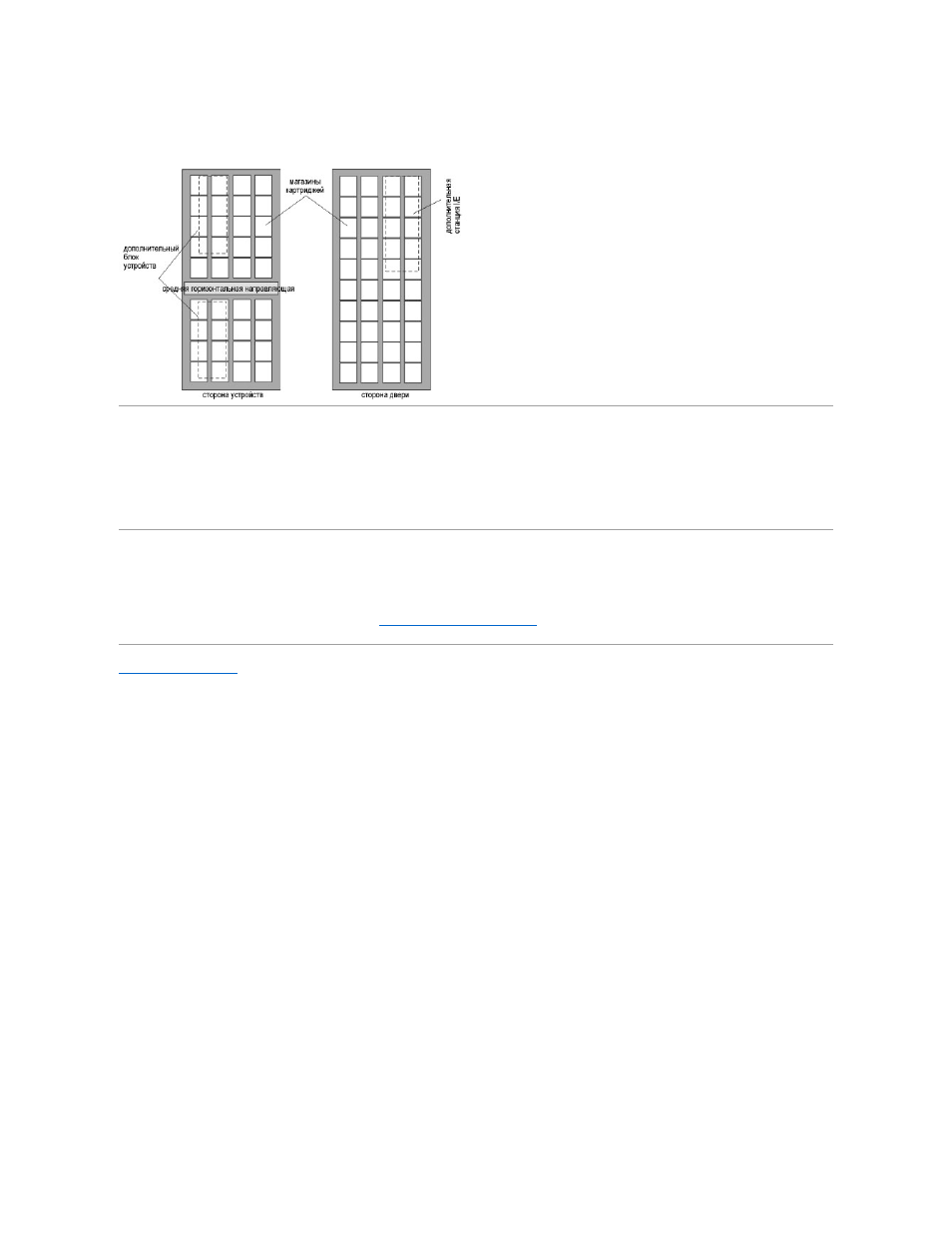

Рисунок
4. Модуль расширения
Присоединение хоста
Запросы
, поступающие от ведущей прикладной системы, вызывают перемещение картриджей в библиотеке. Основные запросы выдаются на установку
картриджей в накопители и извлечение их оттуда
, а также для импорта картриджей в библиотеку и экспорта их из нее. Библиотека управляет
физическим местоположением
. Кроме требования на перемещение картриджей в библиотеке, ведущая прикладная система может получать
информацию о состоянии
, конфигурации и хранении картриджей, находящихся в библиотеке.
Хосты могут присоединяться к накопителям непосредственно или через коммутаторы
.
Управление
Библиотека может управляться локально или дистанционно
, при помощи консоли управления библиотекой (LMC). При локальном управлении LMC
отображается на сенсорном экране перед библиотекой
. При дистанционном управлении доступ к LMC осуществляется через запрос пользователя
посредством управляющей программы
SNC с любого компьютера сети. Локальный и дистанционный интерфейсы пользователя LMC идентичны.
Дополнительную информацию по
LMC смотрите в теме
Консоль управления библиотекой
.
