Страница 44: Панель оператора, Система питания
Картриджи магнитных лент
Картриджи магнитных лент хранятся в магазинах внутри библиотеки и идентифицируются наклеиваемыми оператором и автоматически считываемыми
этикетками со штриховым кодом
. Библиотекой в настоящее время поддерживаются этикетки штрих-кода типа Code 39. Этикетка со штрих-кодом
может иметь до
16 символов.
Накопители
Библиотека поддерживает многорежимные накопители
IBM LTO-1 или LTO-2 FC

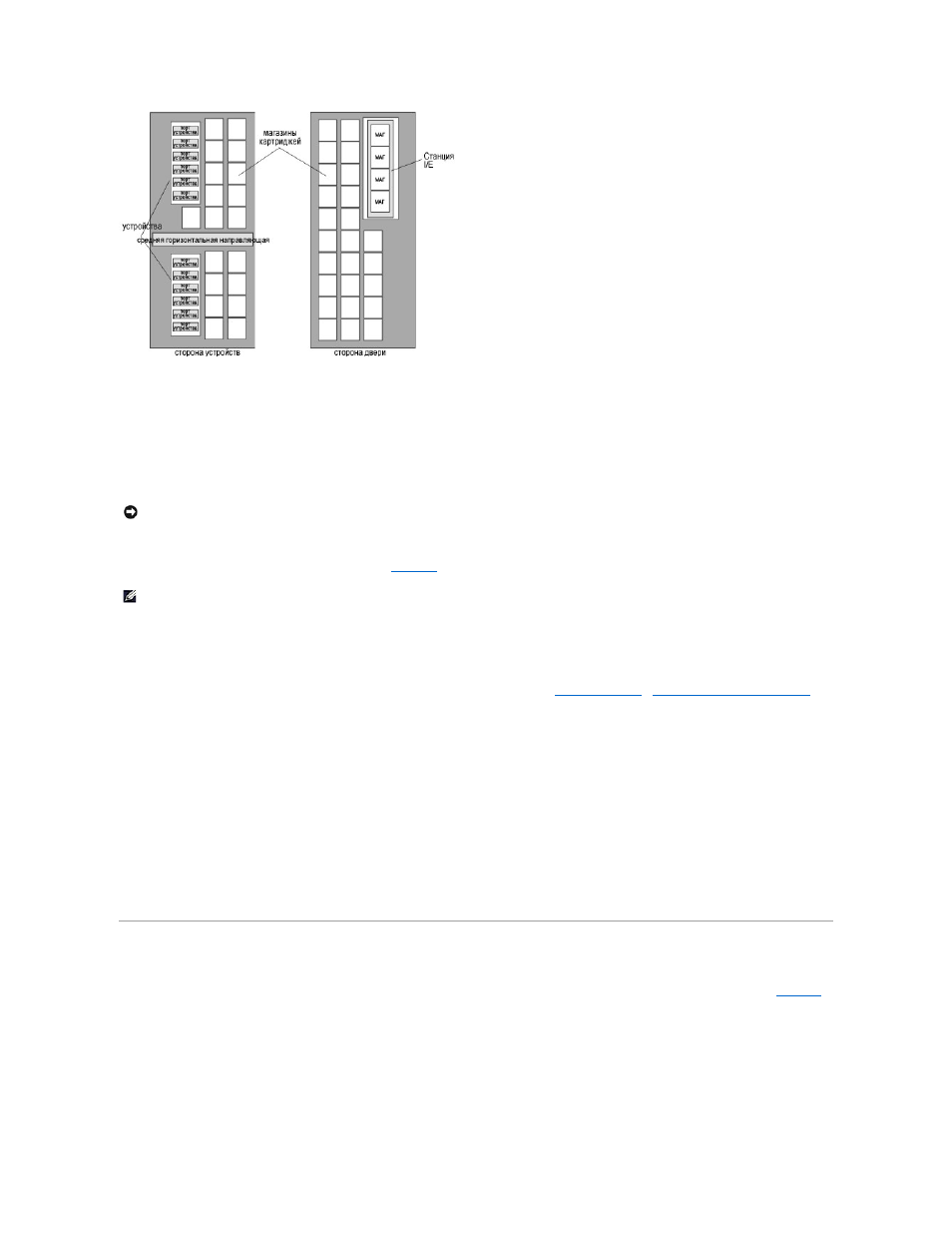

Модуль управления имеет верхний и нижний блок устройств
. Модуль управления должен содержать хотя бы один накопитель. Каждый блок
накопителей может вмещать до шести полноразмерных накопителей полной высоты
, для общего числа в 12 накопителей. Накопители установлены
снизу вверх в нижнем и верхнем блоках накопителей
. См.
Накопители заключены в универсальные салазки
. Все накопители могут заменяться без выключения питания.
Панель оператора
Панель оператора расположена в передней части модуля управления и состоит из кнопки
/индикаторов и сенсорного экрана. За дополнительной
информацией о панели оператора и консоли управления библиотекой
, обращайтесь к теме
Панель оператора
и
Консоль управления библиотекой
.
Система питания
Библиотека поддерживает конфигурацию с резервированием системы питания
. Эта конфигурация содержит сдвоенный сетевой вход для питания
переменным током и сдвоенные источники питания постоянного тока
. Конфигурация с резервированием питания означает возможность смены
источника питания без отключения системы
.
Система питания состоит из следующих элементов
:
l
Источник питания
l
Блок распределения питания
(PDU)
l
Шнур для питания переменным током
Включение и выключение всего электропитания модуля управления и присоединенных модулей расширения осуществляется одним выключателем
,
расположенным на передней двери
. Каждый PDU оборудован вторым прерывателем цепи, который управляет выходом блока питания и расположен в
задней части модуля
. Блок питания содержит три светодиода для предоставления информации о состоянии. Система питания оснащена четырьмя
плавкими предохранителями для защиты системы
.
Модули расширения
Модули расширения позволяют расширять библиотеку для размещения дополнительных накопителей и картриджей
. Каждый модуль расширения
добавляет до
360 слотов хранения LTO, в зависимости от количества заказанных накопителей и установки дополнительной станция I/E, см.
.
Вместимость зависит от типа накопителя
. Максимальная конфигурация библиотеки включает до трех модулей расширения.
В модулях расширения могут размещаться следующие функциональные блоки
:
l
Накопители
l
Ячейки хранения картриджей
l
Дополнительная станция
I/E
l
Резервный отсек питания переменного тока
ЗАМЕЧАНИЕ
:
Библиотека Dell PowerVault 160T не поддерживает смешанные типы накопителей. Речь идет о совмещении устройств LTO-1 и LTO-
2.
ПРИМЕЧАНИЕ
:
Термин блок накопителей определяет компоновку до шести накопителей над или под средней горизонтальной направляющей.
