Начало работы
: Библиотека магнитных лент Dell™ PowerVault™ 160T.
Руководство пользователя
Setup Wizard (Мастера установки)
Установка удаленного пользователя
Разводка кабелей
Управляющий хост
-компьютер(ы) подключается непосредственно к накопителям и библиотеке. Расположенный на модуле управления blade-сервер
управления
(MCB), контролирует работу библиотеки. MCB имеет один порт управления библиотекой (SCSI или волоконно-оптический канал),
подключенный к управляющему хост
-компьютеру. Порт управления SCSI блока MCB имеет свое собственное терминирование. Накопители подключены
непосредственно к хост
-компьютерам и представлены своими собственными уникальными ИД SCSI или глобальными именами LUN ИД. Клиентское
программное обеспечение интерфейса пользователя связывается через соединение
Ethernet с локализованным сервером и исполнительным
устройством
, работающим на MCB.

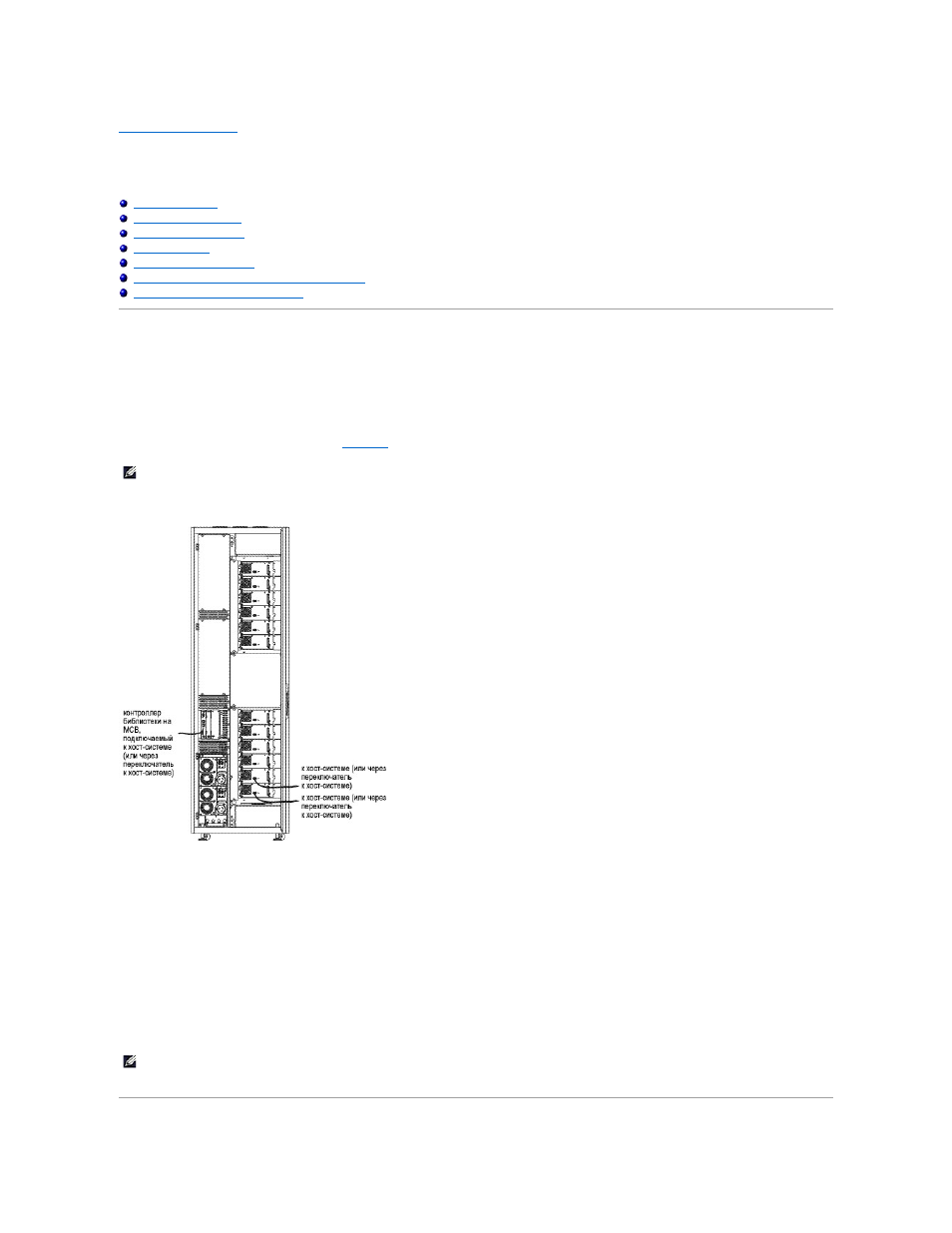

Типичная схема разводки кабелей показана на
Рисунок
1. Непосредственно подключенная библиотека с волоконно-оптическими накопителями
Прокладка кабелей осуществляется посредством фиксаторов велкро
(velcro) с правой стороны библиотеки и горизонтальной трассировочной
направляющей
. Проложите кабели при помощи этих устройств.
Рассмотрение подключения хоста
Существуют ограничения на количество хостов
, которые могут одновременно иметь доступ, например, к одному накопителю. Накопители,
подключенные через волоконно
-оптический канал, поддерживают минимум двух инициаторов.
Накопитель на магнитной ленте
Ultrium, модель T200F (с волоконно-оптическим каналом) является устройством только с контуром арбитражной логики
(известным, также, как порт NL). Накопитель поддерживает протокол арбитражного контура волоконно-оптического канала (FC-AL), и использует
сервисные фреймы класса
3. Накопитель поддерживает также общественные (коммутируемые) и частные контуры.
Библиотека использует ИД
LUN, который конфигурируется при помощи команд хостов FC и SCSI консоли управления библиотекой. Разделы
библиотеки
, а также накопители, представлены как устройства, требующие распределения. ИД SCSI или разводка кабелей могут влиять на то, какой
LUN схемы устройства SCSI связан с каким ИД LUN хоста FC или хоста SCSI. Обеспечивайте неизменность порядка устройств при смене накопителей,
кабелей или местоположений
.
ПРИМЕЧАНИЕ
:
На разводку кабелей могут влиять изменения зонирования или разбиение на разделы. При разводке кабелей к накопителям
убедитесь в том
, что они подключаются к соответствующих хостам для заданных разделов.
ПРИМЕЧАНИЕ
:
Раздел должен распределяться номеру логического устройства с более
высоким приоритетом
, чем накопители.
