Необходимые инструменты
: 2,5 мм шестигранный гаечный ключ, отвертка Phillips
1.
Откройте переднюю дверцу
.
2.
При помощи
2,5 мм гаечного ключа отверните стопорные болты (2 болта на каждой крышке), крепящие крышку(и) нужного слота накопителя.
3.
Закройте переднюю дверцу
.
4.
Откройте заднюю дверцу
.
5.
В соответствующем местоположении накопителя отверните
, отверткой Phillips или пальцами, один крепежный винт с барашком и снимите
соответствующую крышку
(и) накопителя(е й).
6.
Используя метки на слоте накопителя
, осторожно установите накопитель таким образом, чтобы он вошел в зацепление с направляющими.
Установленный накопитель должен стоять ровно
, без зазоров над или под ним.
Если Вы вставляете накопитель в позицию
1 или 7, то используйте в качестве направляющей дно пустого блока накопителей. Если под слотом, в
который Вы вставляете накопитель
, установлен другой накопитель, то используйте его верх в качестве направляющей. Например, если Вы
добавляете накопитель в позицию
9, то в качестве направляющей используйте накопитель позиции 8.

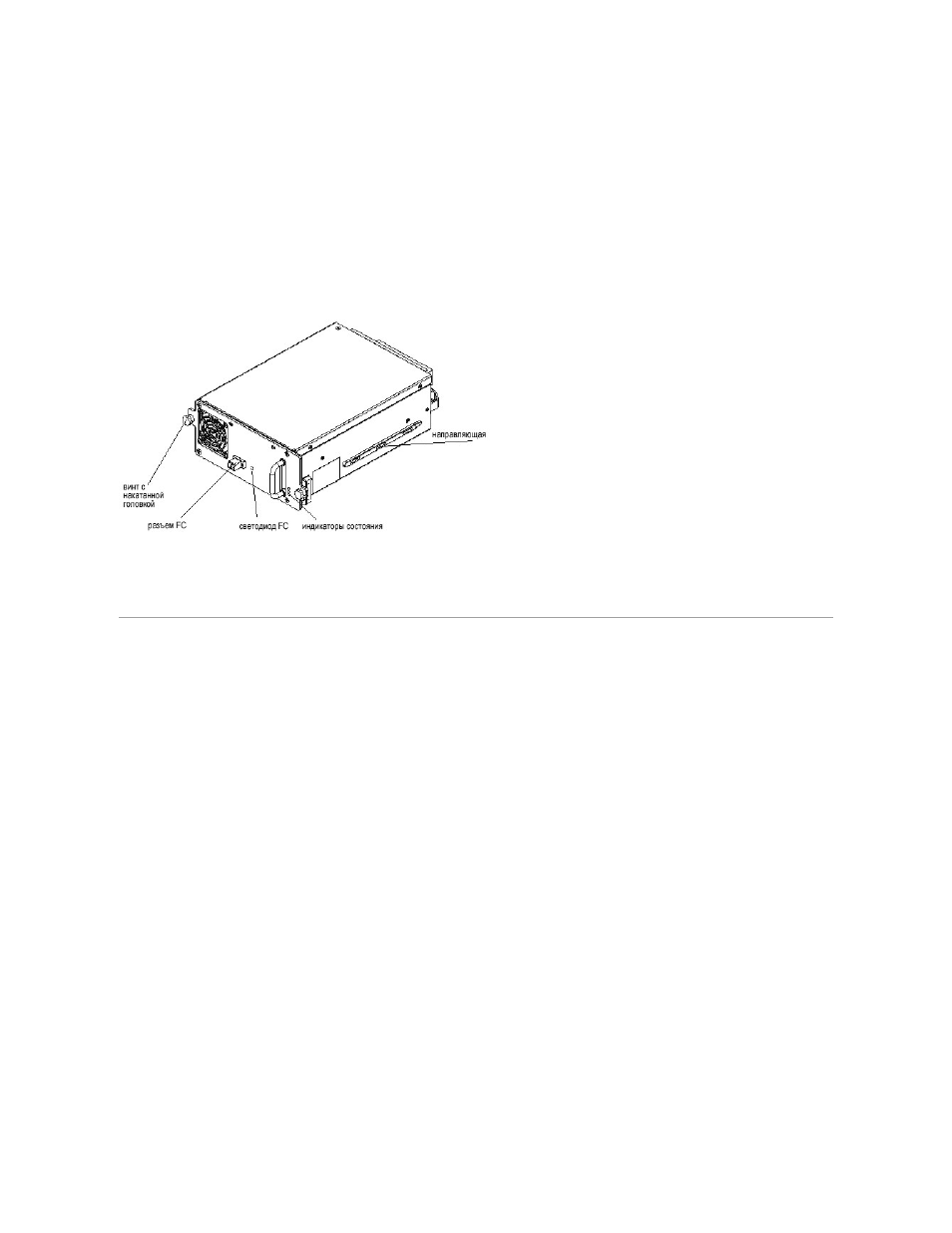

Рисунок
4. Накопитель с волоконно-оптическим каналом
9.
Отверткой
Phillips, или пальцами, затяните два стопорных винта с барашками.
10.
Устанавливайте любые дополнительные накопители в нижний блок накопителей
. Если нижний блок заполнен - устанавливайте последующие
накопители в верхний блок накопителей
.
11.
Закройте заднюю дверцу
.
Подача питания
Перед подачей напряжения необходимо произвести проверку напряжения
.
Необходимые инструменты
: цифровой вольтметр
1.
Если корпус розетки токопроводящий
(металлический), измерьте напряжение переменного тока между заземлением здания и корпусом розетки -
оно должно быть
0 В.
2.
Измерьте напряжение переменного тока между выводом заземления розетки и заземлением здания
- оно должно быть 0 В.
3.
Измерьте сопротивление между выводом заземления розетки и заземлением здания
, и выводом заземления шнура питания и каждым модулем
библиотеки
- оно должно быть менее 1 Ом.
4.
Измерьте напряжение питания
. Номинальное напряжение для модулей управления и расширения составляет 110/220 В переменного тока,
однофазное
. Выполните это измерение для всех розеток (одна для каждого модуля).
5.
Подсоедините провод заземления от точки заземления к выводу заземления на модуле управления
(точка заземления обозначена символом
заземления
).
В Европе используйте вилку промышленного типа
, соответствующую требованиям IEC 309.
Включение библиотеки
1.
Подключите кабель
(и) питания переменного тока к блоку(ам) распределения питания.
2.
Подключите кабель
(и) питания переменного тока к блоку(ам) распределения питания.
3.
Установите переключатель прерывателя цепи блока распределения питания
, обозначенный Power (Питание), в верхнее (I) положение.
Вентилятор блоков питания заработает
, но питание библиотеки включится не полностью.
Рисунок
5. Питание библиотеки и его распределение
