L.B. White AT 150 - Инструкция (Страница 9)

Забор вентиляционного воздуха с улицы (Комплект №
28126)
5. Организация вытяжки
Вытяжку обогревателя можно вывести через крышу.
С м . р и с . 5 . О з н а ко м ьте с ь с н и же с л е д у ю щ и м и
инструкциями и применимыми стандартами перед
установкой вытяжки. Стандарты могут варьироваться
в зависимости от местности.
Общие требования к вытяжке :
-- Прикрепите трубу вытяжки к выходному отверстию
последней трубы обогревателя с помощью трех
винтов для листового металла и уплотните
соединения силиконовым герметиком, входящим в
комплект.
-- Не используйте более одного коленчатого патрубка
с изгибом более 90° в системе вытяжки.
-- Для участков вытяжки, проходящих через
воспламеняемые материалы крыши здания,
необходимо использовать соответствующие
отсекатели пламени и двуслойную вытяжную трубу.
-- Конец вытяжной трубы должен находиться на 90
см выше любого вентиляционного отверстия
здания, расположенного в пределах 3,1 м от
вытяжной трубы.
-- Конец вытяжной трубы должен находиться не
менеe, чем в 1,8 м от любого механического
воздухозаборника здания.
-- Длина вытяжки не должна превышать 4,6 м от
конца последней трубы обогревателя до заглушки
вытяжной трубы.
-- Вытяжная трубы должна быть снабжена правильно
установленной заглушкой для предотвращения
засорения снегом и защиты материалов здания от
воздействия горячего отработанного газа.
-- Для закрепления соединений используйте
самонарезающиеся винты.
-- Сверьтесь с местными нормами, если скат крыши
находится под углом более 45°.

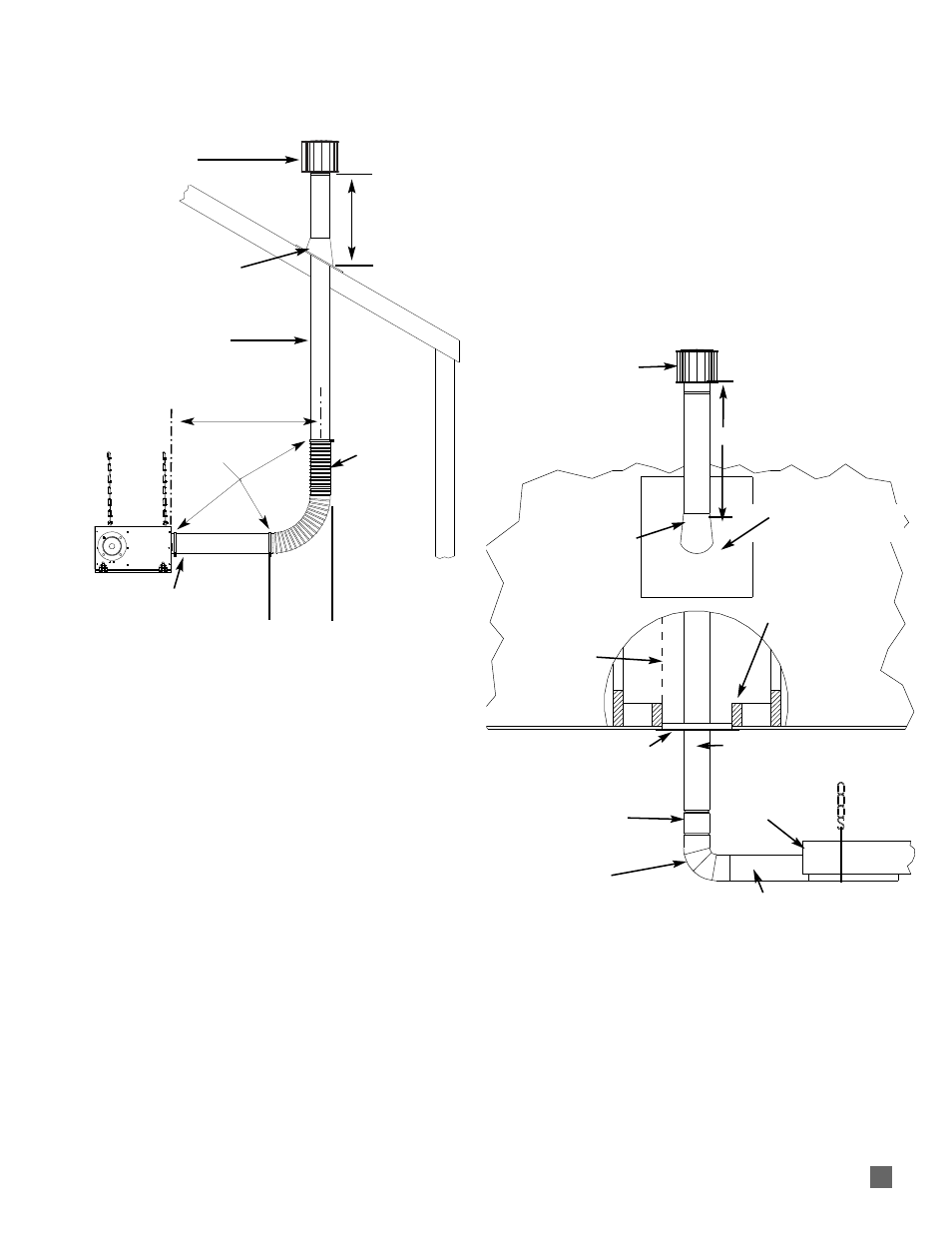

Вывод вытяжки через крышу (Входит в Комплект № 28126)
Гладкая труба воздуховода
Макс. длина - 1,5 м, D – 10
см
Не менее
45,7 см
Центр воздуховода
76 – 102 см от
блока горелки
СОГНИТЕ ОТРЕЗОК
ГИБКОЙ ТРУБЫ
- ДЛИНА ОТРЕЗКА НЕ
БОЛЕЕ 1,2 м
- НЕ ПЕРЕГИБАЙТЕ
ЖЁСТКАЯ ТРУБА
- 61 см
ОТРЕЗОК ТРУБЫ ДОЛЖЕН БЫТЬ НА 15 см
КОРОЧЕ, ЕСЛИ ПОТОЛОЧНЫЙ ФЛАНЕЦ
НАХОДИТСЯ В ПРЕДЕЛАХ 76 см ОТ БЛОКА
ГОРЕЛКИ.
ОТРЕЗОК ЖЁСТКОЙ ТРУБЫ ДОЛЖЕН БЫТЬ
НА 10 см ДЛИННЕЕ, ЕСЛИ ФЛАНЕЦ
ПОТОЛКА НАХОДИТСЯ В 1,02 м ИЛИ
ДАЛЕЕЕ ОТ БЛОКА ГОРЕЛКИ.
ХОМУТЫ
РИС. 5
9
РИС. 4
ДВИЖЕНИЕ
ГИБКОГО
ТРУБОПРОВОДА
ДОЛЖНО БЫТЬ
МАКСИМАЛЬНО
ОГРАНИЧЕНО
35 см МИНИМУМ
35 см МАКСИМУМ
Заглушка воздуховода
трубы
Гидроизоляция стыка крыши
Крыша
Конец трубчатого
обогревателя
Однослойная вытяжная
труба
Однослойный
коленчатый
патрубок
Переходной патрубок для
соединения двуслойной и
однослойной трубы
Двуслойная
изолированная
вытяжная труба
Не менее 61 см
Гидроизоляция стыка крыши
Заглушка вытяжной
трубы
ДЛЯ УСТАНОВКИ ОТСЕКАТЕЛЯ ПЛАМЕНИ
НЕОБХОДИМО ОТВЕРСТИЕ РАЗМЕРОМ 27 СМ
Х 27 СМ (НЕ ИСПОЛЬЗУЕТСЯ ДЛЯ КРЫШ С
ОТКРЫТЫМИ БАЛКАМИ ПЕРЕКРЫТИЙ)
Вырежьте отверстие для
вытяжной трубы, оставив
зазор в 2,5 см для
соблюдения мин.
расстояния от трубы до
возгораемых материалов
Минимальный
зазор 2,5 см
Потолок
Сделайте окантовку для
краев отверстия
