УСТАНОВКА ТЕПЛООТРАЖАТЕЛЕЙ И ФИКСАТОРОВ

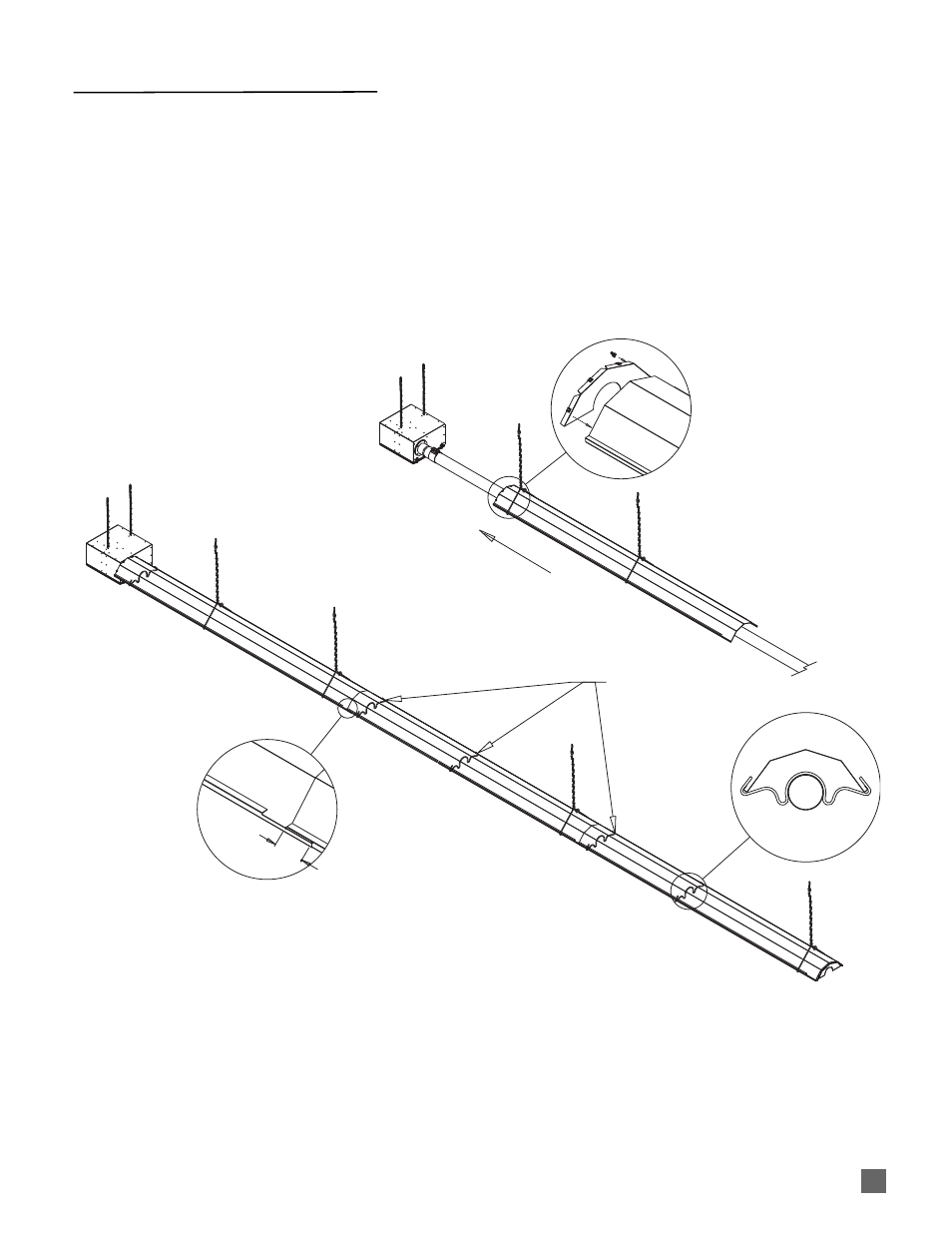

Следующие инструкции проиллюстрированы на рис. 9:
1. Присоедините торцевую пластину к гладкому краю
отражателя. Используйте 4 U-образных зажима
2. П р от а л к и в а й те от р а ж ате л ь ч е р е з к р е п л е н и я
подвески, пока торцевая пластина не упрется в блок
горелки.
3. Н а д е н ьте о с т а л ь н ы е от р а ж ате л и н а т ру б ы .
Отражатели устанавливаются с нахлёстом в 5–8 см.
Гладкий край должен перекрывать край с выемкой.
4. Прикрепите оставшуюся торцевую пластину к
последнему отражателю с помощью U-образных
зажимов.
5. Ус т а н о в и те ф и кс ато р н а к р а ю р е фл е к то р а ,
расположенного со стороны блока горелки, а также
в центре и по краям каждого из рефлекторов. Не
устанавливайте фиксатор в непосредственной
б л и з о с т и от к р е п л е н и я п о д в е с к и н а то м же
отражателе.
2-3"
SUPPORTS
РИС. 9
13
ФИКСАТОРЫ
5-8 CM
