Рис. 10, Рис. 11 – Инструкция по эксплуатации L.B. White AT 150

Страница 14

Advertising
background image

OUTLET END

INSERT STRIP ASSEMBLY

INTO LAST 10 FT OF TUBE

ВСТАВЬТЕ ПОЛОСКУ В
ПОСЛЕДНИЕ
3,05 М ТРУБЫ

К ВЫПУСКНОМУ ОТВЕРСТИЮ

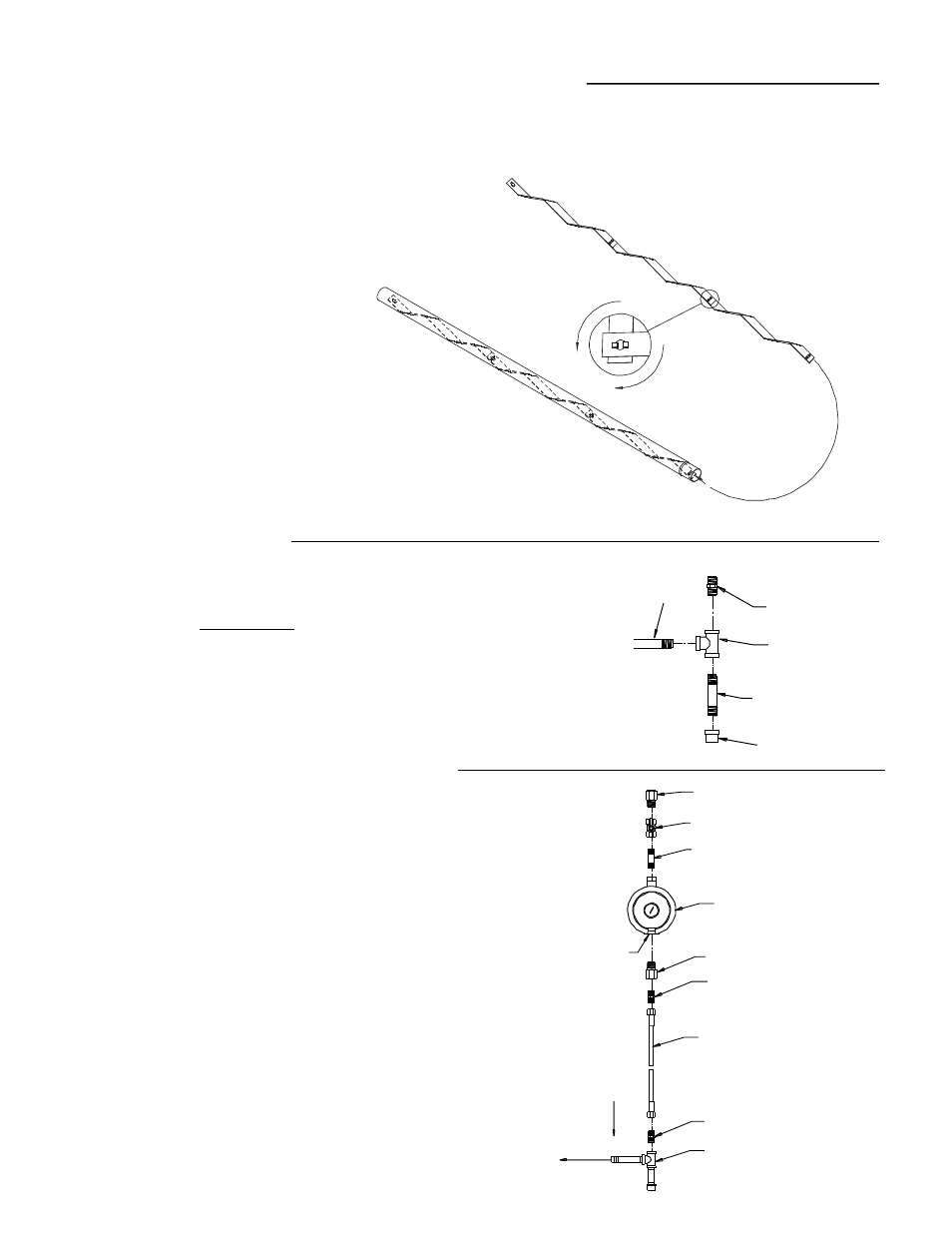

Соберите полоски и вставьте их в последнюю трубу.
Концы полосок должны вполтную упираться в конец
трубы. См. рис. 10.

РИС. 10

Соберите тройник, ниппеля и заглушку и соедините с
ниппелем в месте подвода газа к обогревателю. См. рис.
11. Плотно затяните соединения. Узел отстойника всегда
устанавливается в вертикальном положении. Проверьте
все соединения на наличие утечек газа с помощью
проверенных детекторов.

ПОЛОСКИ-ТУРБУЛЯТОРЫ И КОЗЫРЁК ОТДУШИНЫ

СБОРКА ОТСТОЙНИКА

PLE

HOSE ADAPTER

TEE

NIPPLE

CAP

РИС. 11

НИППЕЛЬ ОТ ОБОГРЕВАТЕЛЯ

ПЕРЕХОДНИК

ШЛАНГА

ТРОЙНИК

НИППЕЛЬ

ЗАГЛУШКА

УЗЕЛ РУЧНОГО ЗАПОРНОГО КЛАПАНА,

ШЛАНГА И РЕГУЛЯТОРА

REGULATOR VENT

PIPING ADAPTER

VALVE, MANUAL
SHUT-OFF

NIPPLE 1/2"

REGULATOR

PIPING ADAPTER

ADAPTER

GAS HOSE

ADAPTER

SEDIMENT TRAP

TO GAS CONTROL

VALVE INLET

GAS FLO

W

1.

Для герметизации резьбовых соединений всегда
п о л ь з у й те с ь у п л от н и те л ь н ы м м ате р и а л о м ,
совместимым с использованием пропана или
природного газа.

2.

Соедините элементы согласно рисунку. На данной
схеме показана только общая сборка элементов.
Регулятор всегда должен устанавливаться так,
чтобы его отдушина была направлена вниз,
не зависимо от расположения самого регулятора.

3.

Хорошо закрепите все соединения.

4.

Проверьте все соединения на наличие утечек газа
проверенными детекторами газа.

переходной
патрубок

клапан, ручной запорный

ниппель 12,7 мм

регулятор

отдушина

регулятора

переходник

газовый шланг

отстойник

газовый по

то

к

переходник

переходной
патрубок

ко входу

газораспределительного

клапана
