Сопло горелки блок мотора и вентилятора – Инструкция по эксплуатации L.B. White AT 150

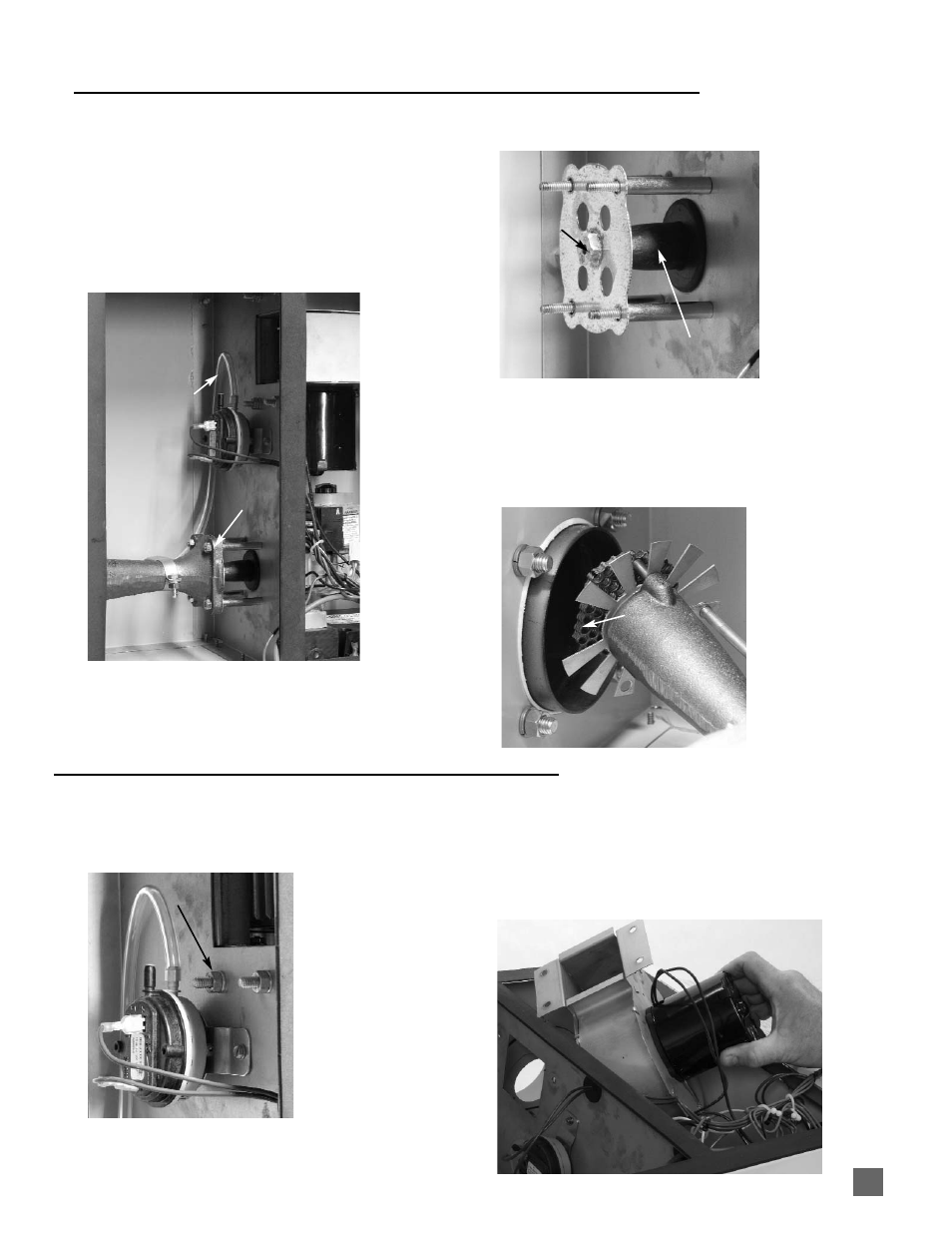

Страница 21
1. Снимите запальное устройство.
2. С н и м и те п р о з р ач н у ю г и б к у ю т ру б к у с
переключателя давления. Рис. 24
3. Снимите четыре гайки со крепежных винтов
горелки и выньте горелку. См. рис. 24.
РИС. 24
4
Удерживайте штуцер на месте, снимая с него сопло.
С м . р и с . 2 5 . О с м от р и те с о п л о и о ч и с т и те от
загрязнения. При необходимости, замените.
РИС. 25
5.
При повторной установке горелки убедитесь в том,
что больший зазор между лепестками горелки
направлен к дверце доступа к блоку горелки. См.
рис. 26.
.
РИС. 26
СОПЛО ГОРЕЛКИ
БЛОК МОТОРА И ВЕНТИЛЯТОРА
21
ГАЙКИ
ТРУБА
БОЛЬШИЙ ЗАЗОР
1.
С н и м и те в с е г а й к и к р е п л е н и я ко р п ус а
вентилятора. См. рис. 27.
РИС. 27
2.
П о в е р н и те б л о к в е н т и л я то р а и м ото р а
соответствующим образом, чтобы вынуть его из
блока горелки. См. рис. 28. Вентилятор, мотор и
корпус вентилятора поставляются только в виде
блока.
РИС. 28
СОПЛО
ГОРЕЛКИ
ШТУЦЕР
ГАЙКИ
