Подвешивание труб, Рис. 8 – Инструкция по эксплуатации L.B. White AT 150
Страница 12
ПОДВЕШИВАНИЕ ТРУБ

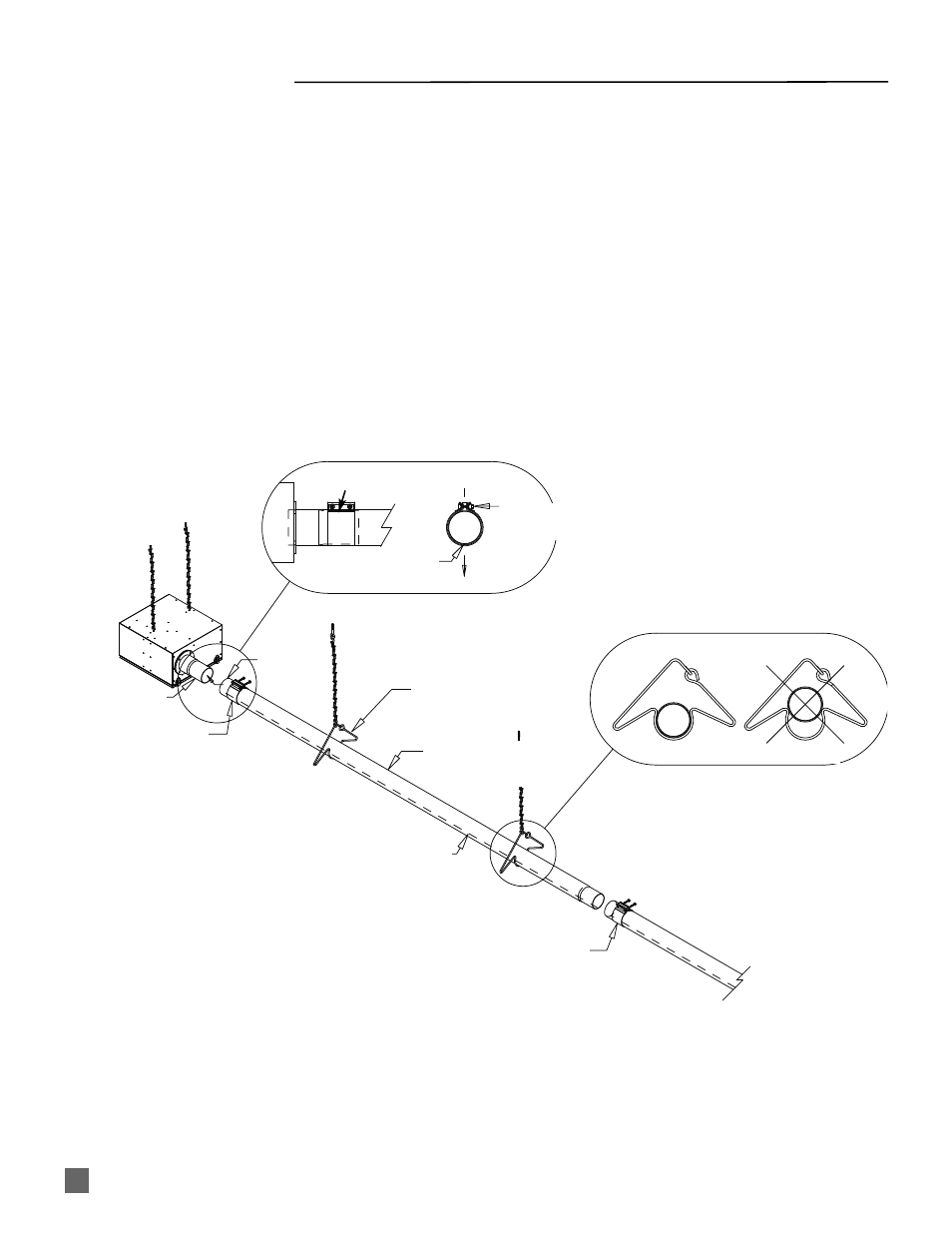

См. рис. 8 и следующие инструкции:
1. Наденьте хомут на необжатый конец 3-х метровой
а л ю м и н и з и р о в а н н о й т ру б ы . ( О д н а
алюминизированная труба имеется в каждом
комплекте.)
2. Установите трубу над обжатой трубой выпускного
отверстия блока горелки.
a. Сварной шов трубы должен быть направлен
вниз.
б. Необжатый конец трубы нужно полностью
насадить на обжатый конец примыкающей
трубы.
в. Хомут должен находиться по центру над стыком
труб.
г. Болты хомута должны быть вверху.
e. Болты хомута должны быть плотно затянуты.
-- Хорошо затяните болты.
-- Затяните оба болта до достижения момента
47,45 Дж.
--Окончательно затяните болты до момента
88,13 Дж.
3. Н а д е н ьте к р е п л е н и я п о д в е с к и н а т ру б ы и
присоедините к ним цепи.
4. Присоедините и подвесьте остальные трубы.
Следуйте инструкциям в пункте 2.
5. Трубы должны подвешиваться либо вровень, либо
под наклоном от блока горелки, с углом наклона не
более 2,5 см на каждые 3,05 м трубы.
