Измерение давления газа – Инструкция по эксплуатации L.B. White AT 150
Страница 23
■
Н и же о п и с а н с т а н д а рт н ы й п о ря д о к п р о в е р к и
д а в л е н и я г а з а д л я о д н о - и д в у хс т у п е н ч ат ы х
газорегулирующих клапанов.
■
Конкретные значения давления указаны в табличке
технических данных на самом обогревателе или на
странице 4 данного Руководства. Значения давления
газа варьируются в зависимости от типа топлива.
■
Д а в л е н и е г а з а , и з м е ря е м о е н а вхо д е
г а з о р а с п р е д е л и те л ь н о го к л а п а н а , н а з ы в а е тс я
"давлением на входе", а давление, измеряемое на
выходе газового клапана, называется "давлением на
штуцере горелки".
НЕОБХОДИМЫЕ МАТЕРИАЛЫ
Количество Описание
2
газовых манометра со шкалой до
8,7 кПа (можно также заказать у L.B.White
номер детали: 00764)
1
12,5 мм x 76,2 мм ниппель
1
12,5 мм тройник
1
втулка, 12,7 мм x 3,2 мм.
A. Подготовка
1.
Отключите обогреватель от питания и закройте кран
подвода газа к обогревателю.
2.
Снимите шланг и переходник шланга с отстойника.
3.

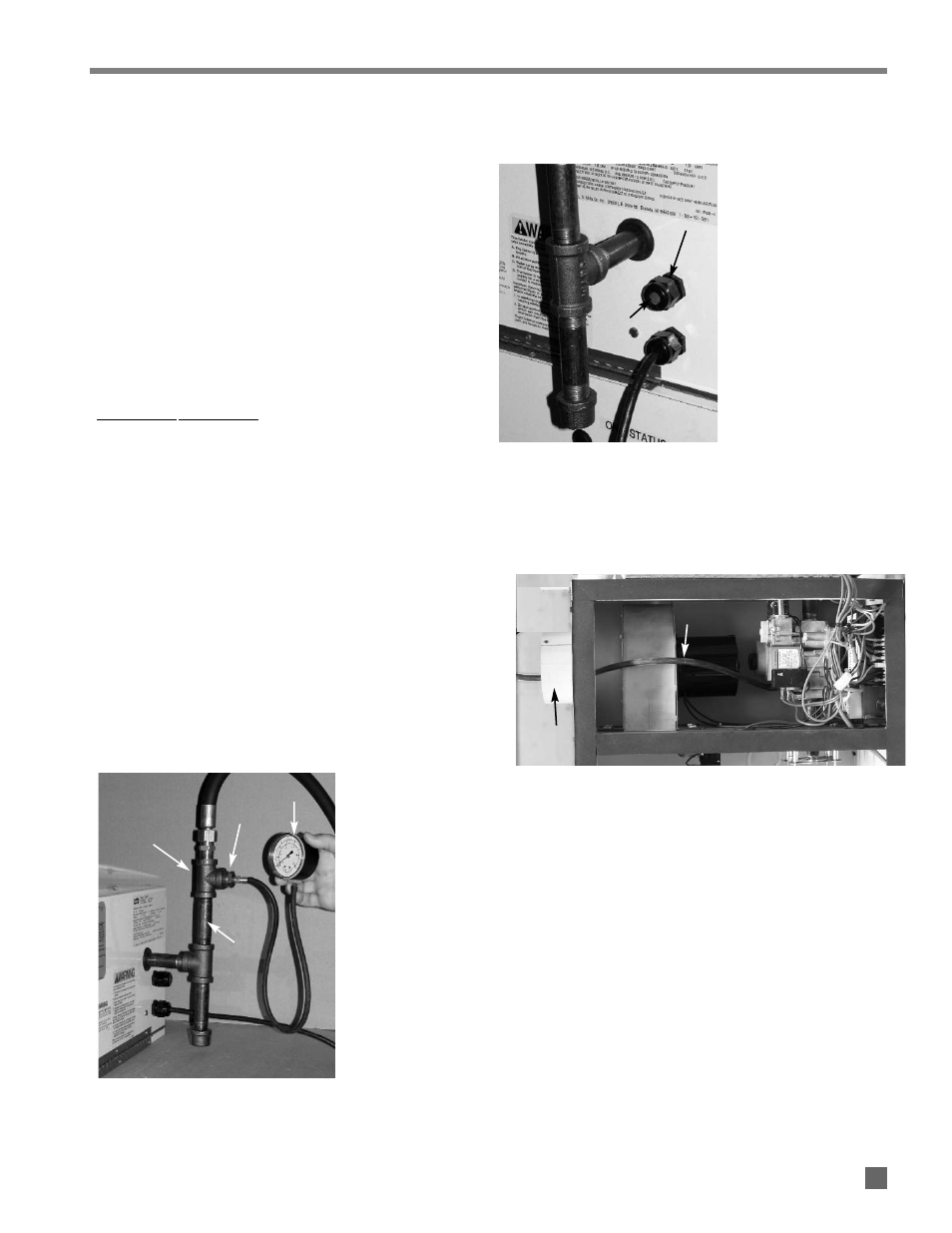

Установите ниппель, тройник, втулку и манометр,
как показано на рис. 31. Подсоедините шланг и
переходник шланга.
РИС. 31
4.
Откройте
дверцу доступа к блоку горелки.
5.
Снимите заглушку со штуцера возле шнура питания
и проведите трубку манометра через этот штуцер.
См. рис. 32. Отложите заглушку штуцера.
РИС. 32
6.
Если штуцер занят проводкой термостата, снимите
трубу воздуховода с блока горелки и проведите
п р о в о д м а н о м е т р а ч е р е з в о з д у хо з а б о р н о е
отверстие блока горелки к газорегулирующему
клапану. См. рис. 33.
РИС. 33
7.
С н и м и те з а гл у ш к у ко н т р о л ь н о го от в е р с т и я с
выходного отверстия газорегулирующего клапана.
Надёжно подсоедините манометр. См. рис.34.
8.
Закройте и заприте блок горелки на задвижку.
Откройте краны подачи газа к обогревателю,
подключите обогреватель к электропитанию и
включите его.
В. Считывание давления
1.
П р и р а б от а ю щ е м о б о г р е в ате л е д а в л е н и е н а
манометрах должно соответствовать значениям,
указанным в табличке технических данных.
2.
Соответствует ли давление на входе и на выходе
значениям,указанным в табличке технических
данных? Если да, то дальнейшая проверка и
регулировка не требуются. Переходите к разделу Г.
3.
Если значение давления на входе не соответствует
указанному в табличке технических данных, то
р е г ул я то р, ко н т р о л и ру ю щ и й д а в л е н и е г а з а ,
п о д а в а е м о го к о б о г р е в ате л ю , н е о бхо д и м о
отрегулировать.
Измерение давления газа
23
НИППЕЛЬ
МАНОМЕТР
ТРОЙНИК
ВТУЛКА
ШТУЦЕР
ЗАГЛУШКА
ТРУБКА МАНОМЕТРА
ВОЗДУХОЗАБОР
