1.
Ознакомьтесь со всеми мерами предосторожности и
следуйте рекомендациям L.B.White при установке
данного обогревателя. Если в процессе установки
обогревателя Вы заподозрили, что одна из деталей
п о в р еж д е н а и л и и м е е т д е ф е к т ы , п о з в о н и те
специалистам по техобслуживанию и попросите их
произвести ремонт или замену.
2.
При установке этого обогревателя используйте
комплекты воздуховода и вытяжки. Содержимое и
описание комплектов представлены на стр. 33.
3.
Квалифицированные специалисты по обслуживанию
должны проверить обогреватель перед установкой и
производить периодические проверки. В проверку
должно входить следующее:
-- Включение и выключение обогревателя для
проверки исправности работы.
-- Проверка на утечки газа на стыках труб и в местах
соединения газовых шлангов.
-- Проверки уровня давления газа.
-- Проверка расстояний от обогревателя до горючих
материалов.
4.
Требования к входящему воздуху:
Для правильного горения данному обогревателю
необходим чистый, свежий воздух из среды с
н о р м а л ь н ы м ат м о с ф е р н ы м д а в л е н и е м .
Обращайтесь в L.B.White, если у Вас есть какие-
либо вопросы относительно установки этого
обогревателя.
Входящий воздух может забираться с чердака или
ч е р е з б о ко в у ю с те н у, р а с п о л оже н н у ю п о д
защитным карнизом. См. рис. 3 и 4.
-- Не устанавливайте никаких фильтров в
системе воздухозабора
-- Линия воздухозабора должна быть
максимально приближена к прямой.
Разрешённый угол изгиба линии - от 1 до
90º.
-- Используйте самонарезающиеся шурупы для
закрепления соединений.
В хо д я щ и й в о з д у х , п о с т у п а ю щ и й в к а м е ру
сгорания не должен забираться:
■
Из помещения, где содержатся животные или
птица.
■
Чердака или другого места, где негативное
давление (вакуум) влияет на втягивание
воздуха через вентилятор. Примеры таких
мест, это:
a. здания, в которых площадь вентиляционного
зазора под скатом крыши меньше, чем
площадь вентиляционного зазора под
коньком крыши.
б. воздухозаборное отверсти, расположенное
в пределах 6 м от вытяжных вентиляторов
здания.
Забор воздуха с чердака (Комплект № 24950)
ПРЕДУПРЕЖДЕНИЕ
Опасность возгорания
■
О б е с п еч ьте о б о г р е в ате л ь п р а в и л ь н о
р а с п о л оже н н ы м в о з д у хо з а б о р н и ко м
соответствующего размера.
-- См. "Требования к входящему воздуху".
■
Отсутствие воздухозаборника может привести
к:
-- Образованию копоти и повреждению
здания
-- Повышенному содержанию угарного
газа, что может нанести ущерб здоровью
или привести к смерти
-- Перегреву первых 3-х метров трубы, что
может привести к пожару, повреждению
здания и нанести ущерб здоровью
животных и людей.
-- Сильным перепадам температуры по
длине трубопровода, ведущим к
проблемам регулирования температуры
и снижению показателей роста птицы.
Инструкции по установке
Общие сведения

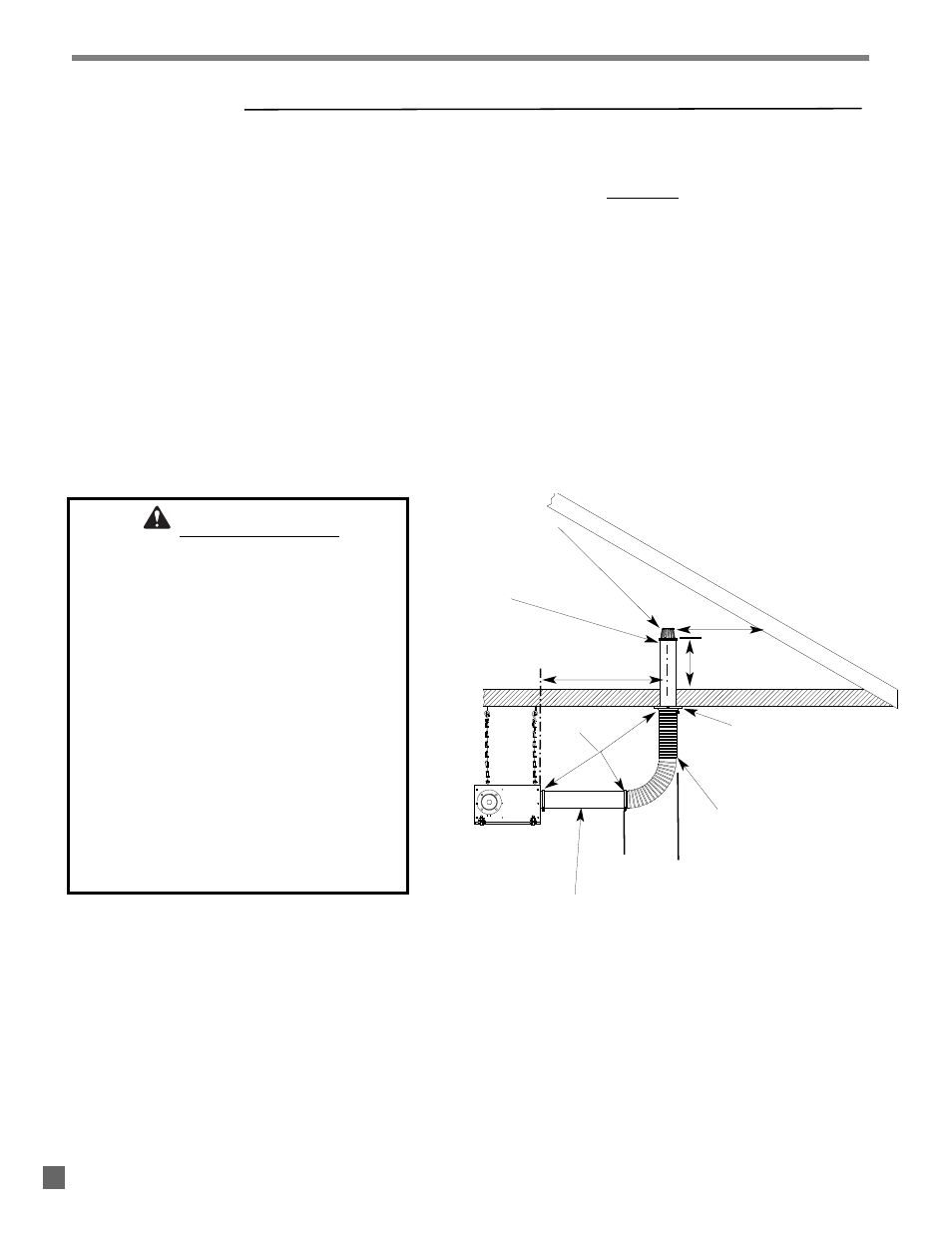

РИС. 3
НЕ МЕНЕЕ 30,5 см
ОТ ВНУТР.
ПОВЕРХ. КРЫШИ
НЕ МЕНЕЕ 31 см НАД
УТЕПЛИТЕЛЬНЫМ
МАТЕРИАЛОМ
КРЫ
Ш
А
ВЫРЕЖЬТЕ ОТВЕРСТИЕ ДИАМЕТРОМ
10,8 см В ПОТОЛКЕ ВПРИТЫК К
БАЛКЕ.
ОТВЕРНИТЕ УТЕПЛИТЕЛЬНЫЙ
МАТЕРИАЛ И ПРИКРЕПИТЕ
ПОТОЛОЧНЫЙ ФЛАНЕЦ К БАЛКЕ.
ХОМУТЫ
ЦЕНТР
ВОЗДУХОВОДА
76 см – 1,02 м ОТ
БЛОКА ГОРЕЛКИ
СОГНИТЕ ОТРЕЗОК ГИБКОЙ ТРУБЫ
- ДЛИНА ОТРЕЗКА НЕ БОЛЕЕ 1,2 м
- НЕ ПЕРЕГИБАЙТЕ
ГЛАДКАЯ ТРУБА
ВОЗДУХОВОДА, НЕ БОЛЕЕ
60 см В ДЛИНУ, 10 см В
ДИАМ. (СООТВ. РАЗМЕРА
ДЛЯ СОЕДИНЕНИЯ С
ПОТОЛОЧНЫМ ФЛАНЦЕМ)
УБЕДИТЕСЬ, ЧТО ЗАГЛУШКА ВОЗДУХОВОДА НЕ
ЗАКРЫТА УТЕПЛИТЕЛЬНЫМ МАТЕРИАЛОМ
ЖЁСТКАЯ ТРУБА
- 61 см
ОТРЕЗОК ТРУБЫ ДОЛЖЕН БЫТЬ
НА 15 см КОРОЧЕ, ЕСЛИ ПОТОЛОЧНЫЙ ФЛАНЕЦ
НАХОДИТСЯ В ПРЕДЕЛАХ 76 см ОТ БЛОКА ГОРЕЛКИ.
ОТРЕЗОК ЖЁСТКОЙ ТРУБЫ ДОЛЖЕН БЫТЬ НА 10 см
ДЛИННЕЕ, ЕСЛИ ФЛАНЕЦ ПОТОЛКА НАХОДИТСЯ В 1,02 м
ИЛИ ДАЛЕЕЕ ОТ БЛОКА ГОРЕЛКИ.
ДВИЖЕНИЕ
ГИБКОГО
ТРУБОПРОВОДА
ДОЛЖНО БЫТЬ
МАКСИМАЛЬНО
ОГРАНИЧЕНО
35 см МИНИМУМ
35 см МАКСИМУМ
