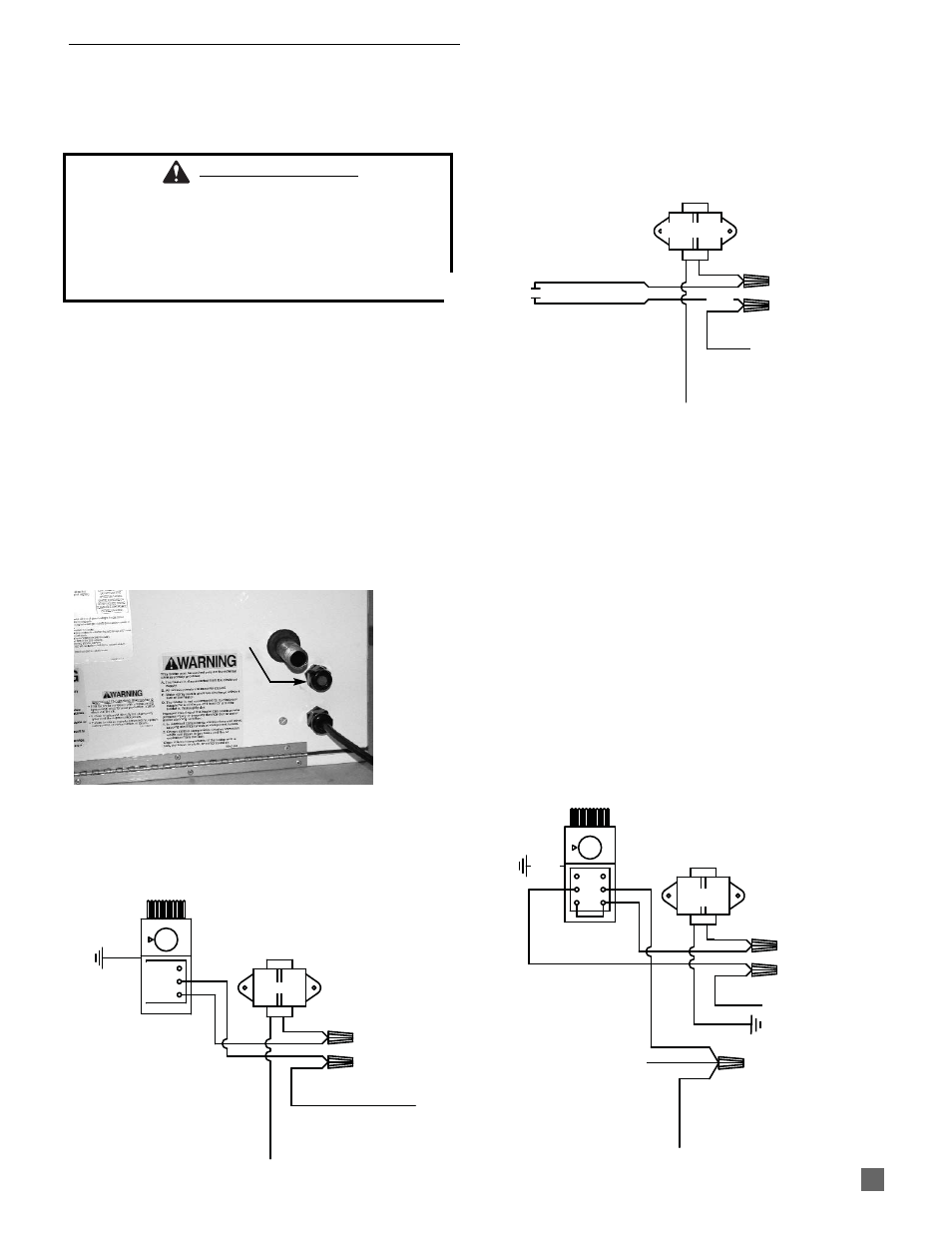

Система управления обогревателем, Рис. 13, Предупреждение – Инструкция по эксплуатации L.B. White AT 150
Страница 15: Рис. 14 рис. 15, Рис. 16
Определите, имеет ли Ваш обогреватель одноступенчатое
или двухступенчатое управление с помощью "Инструкций
по включению", расположенных на откидной дверце
доступа к блоку горелки, а также в приведённых в данном
Руководстве инструкциях по запуску.
При установке термостата или регулятора температуры
здания, протяните проводку через водонепроницаемый
шт уцер, расположенный рядом со шнуром питания,
предварительно сняв заглушку. См. рис. 13. Если штуцер
н е д о с т ато ч н о п л от н о ох в ат ы в а е т п р о в о д п о с л е
закрепления, нанесите силикон в месте вхождения кабеля
в штуцер.
Вся соединительная проводка термостата должна быть не
ниже 18 класса AWG (американского калибра проводов)
во избежание падения напряжения. Убедитесь в том, что
на клемму W модуля контроля зажигания поступает 24 В
п е р е м е н н о г о т о к а о т т е р м о с т а т а и л и р е г у л я т о р а
температуры здания.
РИС. 13
A.
Обогреватели с одноступенчатым
газорегулирующим клапаном
1.
Подключение однос т упенчатого термос тата
(рис.14
-- Снимите наконечники с жёлтого и оранжевого
проводов.
-- Подсоедините проводку термостата как показано
на рисунке или сверьтесь с электросхемой
обогревателя.
2. Подключение регулят ора температ уры здания
(рис.15)
-- Снимите наконечники с жёлтого и оранжевого
проводов
-- Подключите контакты регулятора как показано
на рисунке.
B. Обогреватели с двухступенчатыми
газорегулирующими клапанами
Обогреватели с двухступенчатыми
газорегулирующими клапанами подключаются для
запуска и эксплуатации в положении первой ступени,
в котором они поставляются с производства. Для
дальнейшей эксплуатации необходимо подключить их
к термостату или к регулятору температуры здания
1.
Подключение двухступенчатого термостата (см.
рис. 16)
-- Снимите наконечники с жёлтого и оранжевого
проводов.
-- Подключите проводку двухступенчатого
термостата, как показано на рисунке.
СИСТЕМА УПРАВЛЕНИЯ ОБОГРЕВАТЕЛЕМ
ПРЕДУПРЕЖДЕНИЕ
Опасность поражения током
■
Отключите электропитание обогревателя перед
подключением регулятора температуры.
■
Н е с о б л ю д е н и е это й п р е д о с то р ож н о с т и м оже т
привести к поражению током.
■
Поражение током ведёт к серьёзным травмам
15
ПЛОТНО ЗАТЯНИТЕ ШТУЦЕР
ПОСЛЕ ПОДКЛЮЧЕНИЯ ПРОВОДА
ТЕРМОСТАТА
BLACK
YELLOW
ORANGE
RED
GREEN
WHITE
BLUE
YELLOW
BLACK
WHITE
TO TERMINAL "W" ON
IGNITION CONTROL
TRANSFORMER
WIRE NUT
WIRE NUT
THERMOSTAT
TO
TERMINAL
"COM"
ON IGNITION CONTROL
ТЕРМОСТАТ
ЗЕЛЕНЫЙ
ТРАНСФОРМАТОР
НАКОНЕЧНИК
ПРОВОДА
ЖЕЛТЫЙ
СИНИЙ
КРАСНЫЙ
ЖЕЛТЫЙ
ЧЕРНЫЙ
ОРАНЖЕВЫЙ
К КЛЕММЕ «W» МОДУЛЯ
КОНТРОЛЯ ЗАЖИГАНИЯ
К КЛЕММЕ «COM» МО
ДУ
ЛЯ
К
ОНТРО
ЛЯ ЗАЖИГАНИЯ
FIRST STAGE
HEAT CONTACTS
TO CONTROLLER
WIRE NUT
TO TERMINAL
"COM"
ON IGNITION CONTROL
TO TERMINAL "W" ON
IGNITION CONTROL
WIRE NUT
GREEN
RETURN FROM CONTROLLER
YELLOW
BLACK
TRANSFORMER
WHITE
ORANGE
ТРАНСФОРМАТОР
НАКОНЕЧНИК
ПРОВОДА
ЖЕЛТЫЙ
ЧЕРНЫЙ
БЕЛЫЙ
К РЕГУЛЯТОРУ
ОТ РЕГУЛЯТОРА
ТЕРМОКОНТАКТЫ
ОДНОСТУПЕНЧАТОГО
РЕГУЛИРОВАНИЯ
К КЛЕММЕ «W» МОДУЛЯ
КОНТРОЛЯ ЗАЖИГАНИЯ
К КЛЕММЕ «COM» МО
ДУ
ЛЯ
К
ОНТРО
ЛЯ ЗАЖИГАНИЯ
РИС. 14
РИС. 15
З
ЕЛЕНЫ
Й
ОРАНЖЕВЫЙ
БЕЛЫЙ
БЕЛЫЙ
ЧЕРНЫЙ
2 STAGE
THERMOSTAT
YELLOW
RED
BLUE
GREEN
WHITE
RED
HI LO
TRANSFORMER
GREEN
BLACK
WIRE NUT
TO TERMINAL "W" ON
IGNITION CONTROL
WIRE NUT
TO GAS CONTROL VALVE
RED
RED
RED
WIRE NUT
TO HIGH HEA
T LED
YELLOW
BLACK
WHITE
ORANGE
2-Х СТУПЕНЧАТЫЙ ТЕРМОСТАТ
ЗЕЛЕНЫЙ
ЖЕЛТЫЙ
СИНИЙ
КРАСНЫЙ
ТРАНСФОРМАТОР
ОРАНЖЕВЫЙ
К КЛЕММЕ «W» МОДУЛЯ
КОНТРОЛЯ ЗАЖИГАНИЯ
НАКОНЕЧНИК
ПРОВОДА
ЧЕРНЫЙ
КРАСНЫЙ
КРАСНЫЙ
КРАСНЫЙ
К ГАЗОРЕГУЛИРУЮЩЕМУ КЛАПАНУ
НАКОНЕЧНИК
ПРОВОДА
К ПРОВОДУ ВЫСОКОГО
НАПРЯЖЕНИЯ
РИС. 16
З
ЕЛЕНЫ
Й
ЖЕЛТЫЙ
БЕЛЫЙ
БЕЛЫЙ
ЧЕРНЫЙ
КРАСНЫЙ
