Начало установки, Рис. 6 рис. 7 – Инструкция по эксплуатации L.B. White AT 150

Страница 11

Advertising
background image

A

B

C

D

E

F

G

HEATER

LENGTH

TRUSS

CENTERS

A - B B - C C - D D - E E - F F - G

* A SUPPORT MUST BE CREATED BETWEEN THE TRUSSES

BURNER BOX

HANGING CHAINS

HANGING CHAIN DISTANCES

JOIST

OPEN EYE HOOKS

IN LINE WITH

EYE BOLTS ON

BURNER BOX

OPEN EYE BOLT

AIR INLET

1 FT

BURNER

DISCHARGE

TIGHTEN HOOKS

SECURELY

11

1. Продумайте план установки. Определите, где

нужно расположить обогреватель для достижения
о п т и м а л ь н о й те р м о г р а м м ы , у ч и т ы в а я
р а с п о л оже н и е б о л е е хол о д н ы х з о н в з д а н и и
(торцевых стен и штор) и расстояния до горючих
материалов.

2. Подвесьте блок горелки. См. рис. 6. Соблюдайте

безопасные расстояния от горючих материалов,
указанные на рис. 1.

3.. Отмерьте расстояние, указанное на рис. 7, от цепи

блока горелки. Ориентируясь на центр выпускного
о т в е р с т и я б л о к а г о р е л к и , п о д в е с ьте ц е п и в
указанных точках на крюках с открытым зевом.

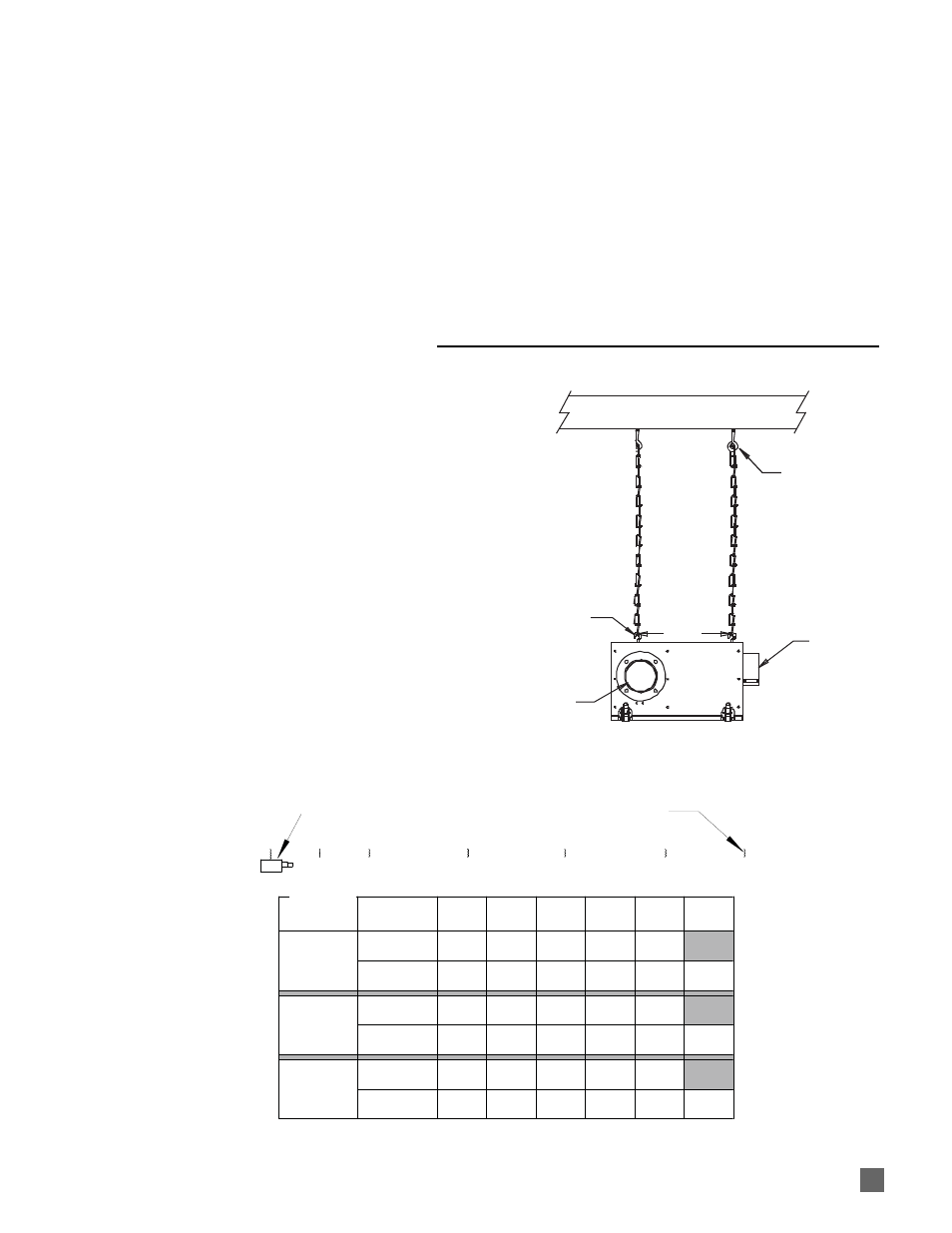

РИС. 6

РИС. 7

НАЧАЛО УСТАНОВКИ

30.5 cm.

БАЛКА

КРЮКИ ПО

ЛИНИЯМ

БОЛТОВ С

ПРОУШИНОЙ НА

БЛОКЕ ГОРЕЛКИ

ХОРОШО

ЗАКРЕПИТЕ

КРЮКИ

БОЛТ С

ПРОУШИНОЙ

ВОЗДУХОВОД

ВЫПУСКНОЕ

ОТВЕРСТИЕ ГОРЕЛКИ

12,2

M

.

15,2

M.

12,2

M.

15,2

M.

12,2

M

.

15,2

M.

1,22

1,22

1,22

1,22

1,52

1,52

1,52

1,52

1,52

1,52

1,52 *

1,52 *

3,66

3,66

3,05

3,05

3,05

3,05

3,05

3,05

3,05

3,05

3,05

3,05

2,43

2,43

3,66

3,66

1,52

1,52

1,52 *

1,52 *

2,43

БЛОК ГОРЕЛКИ

ЦЕПИ ДЛЯ ПОДВЕСКИ

РАССТОЯНИЯ ОТ ЦЕПЕЙ ПОДВЕСКИ

ЦЕНТР БАЛКИ

ПЕРЕКРЫТИЯ

1,21

м

1.52

м

3,05

м

(M)

(M)

(M)

(M)

(M)

(M)

ДЛИНА

НАГРЕВАТЕЛЯ

* МЕЖДУ БАЛКАМИ НЕОБХОДИМО УСТАНОВИТЬ ДОПОЛНИТЕЛЬНУЮ ПОДПОРКУ

20.

Уделите время чтению данного "Руководства по
эксплуатации", чтобы разобраться с эксплуатацией и
обслуживанием обогревателя. Убедитесь в том, что
Вы знаете, как отключать подачу газа к зданию и к
обогревателю. Если у Вас возникнут какие-либо
в о п р о с ы , о б р а щ а й те с ь в В а ш у с л у жбу
газоснабжения.

21

Любые дефекты, обнаруженные при проведении
о б с л у ж и в а н и я , д о л ж н ы б ы т ь ус т р а н е н ы , а
дефектные детали подлежат немедленной замене.
Произведите повторную проверку обогревателя
перед началом очередной эксплуатации.

22.

Не превышайте входную мощность, указанную в
табличке технических данных обогревателя. Не
п р е в ы ш а й те д а в л е н и е н а ш т у ц е р е го р е л к и ,
указанное в табличке технических данных. Не
п о л ь з у й те с ь с о п л о м б о л ь ш е го р а з м е р а , ч е м
указанное для конкретной входной мощности
данного обогревателя, типа топлива и высоты над
уровнем моря.
