Рис. 34, Рис. 35 – Инструкция по эксплуатации L.B. White AT 150
Страница 24
4.
Если давление на входе в норме, а давление на
выходе не соответствует указанному в табличке
технических данных, то вну тренний регулятор
давления в газорегулирующем клапане необходимо
отрегулировать. Смотрите следующие инструкции.
Б л о к го р е л к и н е о бхо д и м о буд е т от к р ы в ат ь и
закрывать (на защёлку) по необходимости для того,
чтобы установить правильное контрольное давление.
Двухступенчатые регуляторы
a.
Ус т а н о в и те те м п е р ат у ру н а те р м о с т ате н а
м и н и м а л ь н о е з н ач е н и е . С н и м и те з а гл у ш к и
регулировочных винтов HI и LO (полная и малая
мощность обогрева) на двухступенчатом регуляторе
газорегулирующего клапана. См. рис. 34.

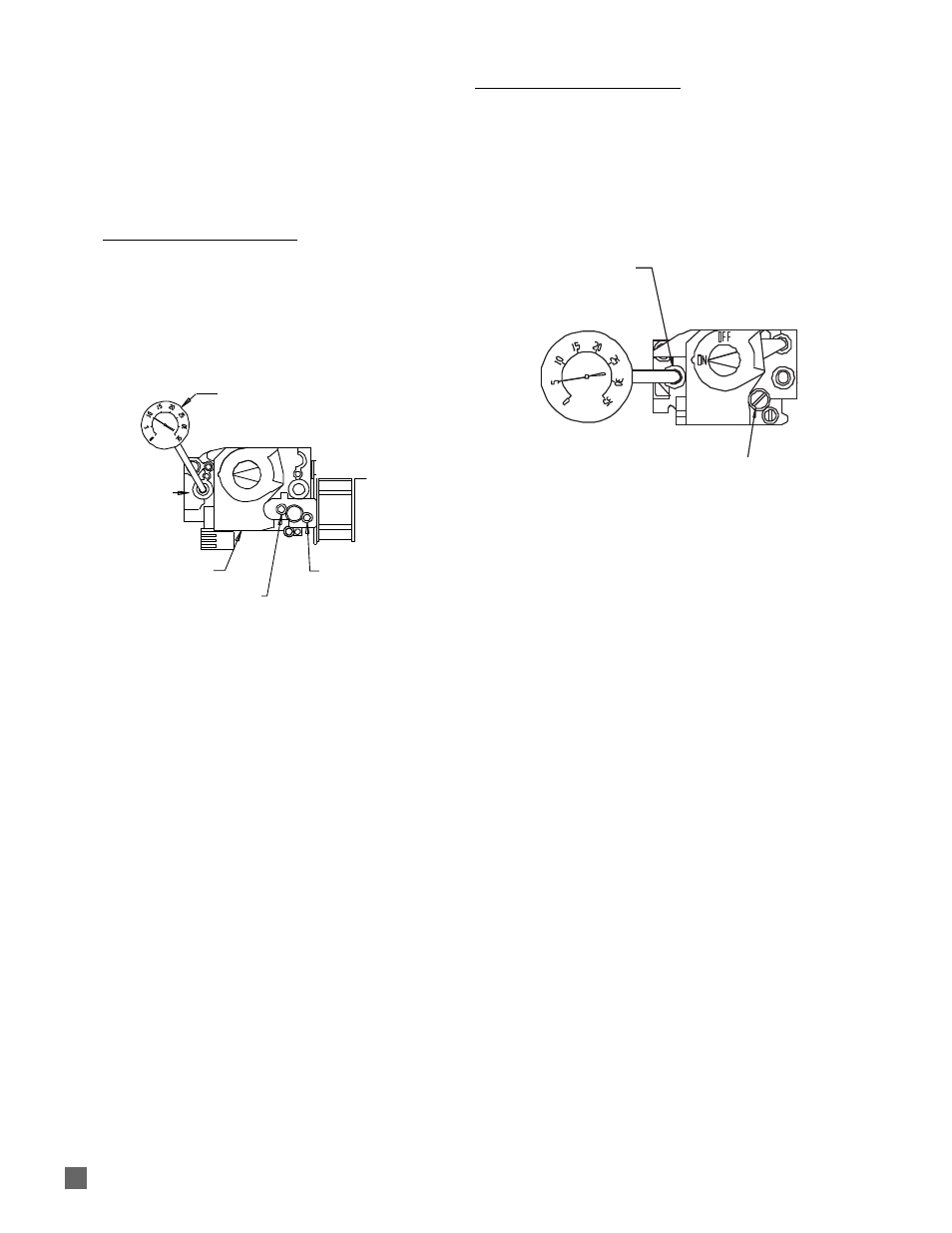

РИС. 34
б.
Постепенно повышайте температуру на термостате,
пока клапан не откроется в положении первой
ст упени. Загорится жёлтая лампочка рядом с
красной на панели блока горелки. Проверьте,
с о от в е тс т в уе т л и д а в л е н и е п е р в о й с т у п е н и
указанному в табличке технических данных. Если
давление отличается от указанного, необходимо
отрегулировать давление с помощью регулятора
малой мощности (LO) на газорегулирующем клапане.
Вращайте его по часовой стрелке, чтобы увеличить
давление или против часовой, чтобы уменьшить.
в. Установите максимальную температуру на термостате.
З а го р и тс я в то р а я ж ё л т а я л а м п о ч к а . К л а п а н
откроется в положение второй ступени и давление
газа увеличится. Проверьте, соответствует ли
давление второй ступени указанному в табличке
технических данных Если давление отличается от
указанного, необходимо отрегулировать давление с
п о м о щ ь ю р е г ул я то р а п о л н о й м о щ н о с т и ( H I ) .
Вращайте его по часовой или против часовой
стрелки до установки нужного давления.
Одноступенчатые регуляторы
Ус т а н о в и те те м п е р ат у ру н а те р м о с т ате н а
максимальное значение. Желтая лампочка на
панели блока горелки зажжется и газорегулирующий
клапан откроется. Если давление газа на штуцере
отличается от указанного в табличке технических
д а н н ы х , от р е г ул и ру й те в н у т р е н н е е д а в л е н и е
вращением регулятора по часовой или против
часовой стрелки. См. рис. 35.
РИС. 35
Г. Завершение
1.
Закройте кран подачи газа к обогревателю и
дождитесь пока не догорят остатки топлива.
2.
Отключите обогреватель от питания.
3.
Снимите манометры и прилагающееся к ним
о б о руд о в а н и е . Ус т а н о в и те з а гл у ш к и н а
газорегулирующий клапан и на штуцер. Хорошо
затяните. Закройте и заприте панель доступа на
з а щ ё л к у. П р и н е о бхо д и м о с т и п о д с о е д и н и те
воздуховод обратно к блоку горелки.
4.
Подсоедините шланг и переходник шланга обратно к
отстойнику. Хорошо затяните.
5
Откройте газовый кран и подключите обогреватель к
э л е к т р о п и т а н и ю . В к л юч и те о б о г р е в ате л ь и
проверьте на наличие у течек газа. Установите
необходимую температуру на термостате.
