20
Рабочий конец запального устройства подвергается
воздействию агрессивной внешней среды, а именно -
в ы с о ко й те м п е р ат у р ы и п р о д у к то в с го р а н и я .
Необходимо проводить периодическое обслуживание.
A. ЗАМЕНА
1. С н и м и те ш у ру п ы к р е п л е н и я з а п а л ь н о го
устройства. См. рис. 20.
2. О тс о е д и н и те к а б е л ь ц е п и з а ж и г а н и я от
запального устройства. См. рис. 21.

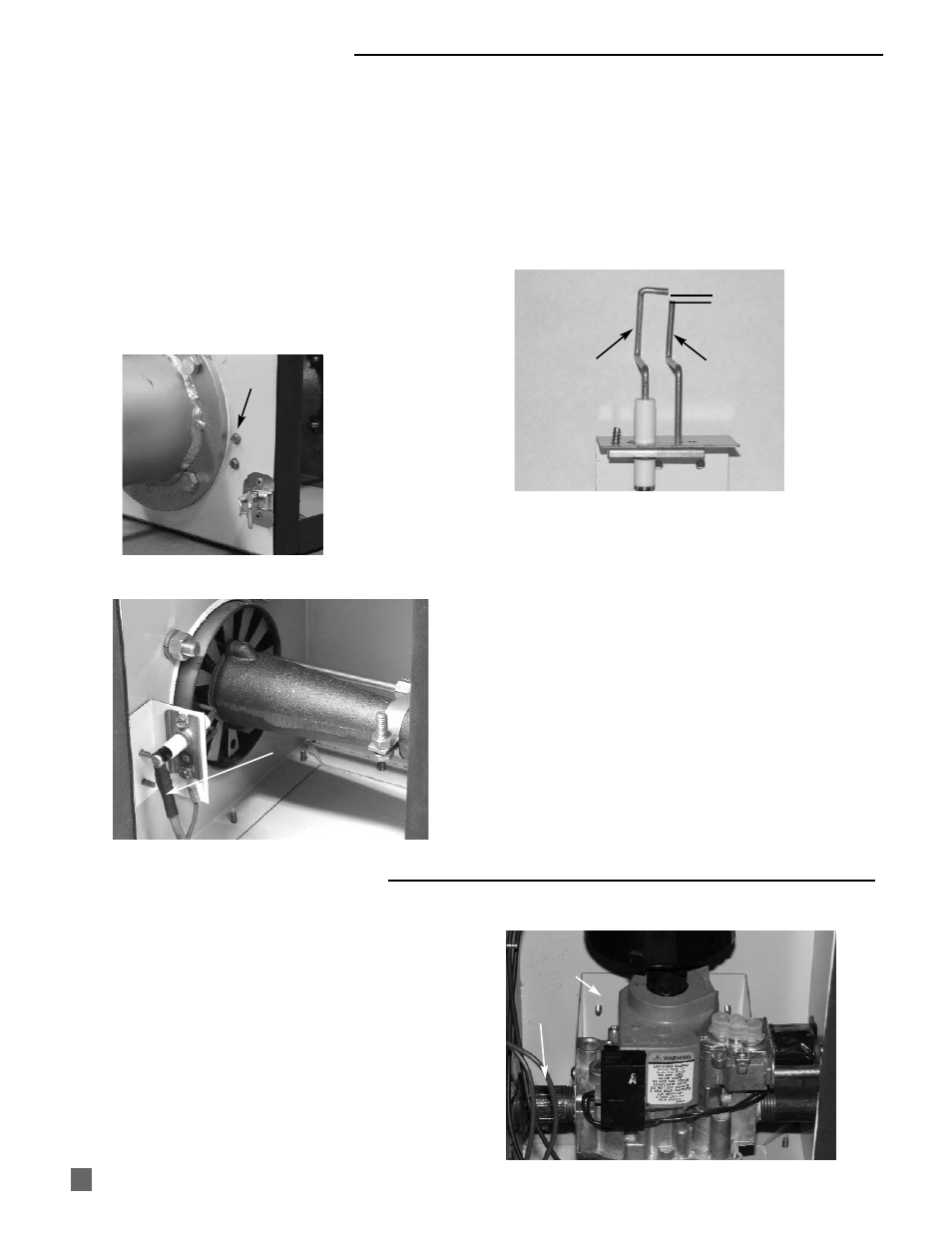

РИС. 20
РИС. 21
Б. ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ
1. Выньте запальное устройство из блока горелки.
Убедитесь в том, что зазор составляет 0,3 см. См.
рис 22.
2. Очистите электрод и заземляющий стержень
шкуркой.
РИС. 22
ЗАПАЛЬНОЕ УСТРОЙСТВО
3 мм
ГАЗОРЕГУЛИРУЮЩИЙ КЛАПАН
1. С м а х н и те щ ё т ко й и л и с д у й те п ы л ь с
газорегулирующего клапана.
2. О тс о е д и н и те г а з о в ы й ш л а н г и в с е т ру б ы ,
подведённые ко входу газорегулирующего клапана.
3. Снимите шт уцер со входа газорегулирующего
клапана. См. рис. 23.
4. Снимите шурупы, удерживающие скобу крепления
клапана на верхней панели блока горелки.
5. Выньте газорегулирующий клапан из блока и
снимите скобу крепления.
РИС. 23
ЭЛЕКТРОД ЗАЗЕМЛЯЮЩИЙ
СТЕРЖЕНЬ
ШУРУПЫ
ШТУЦЕР
СКОБА
КРЕПЛЕНИЯ
КАБЕЛЬ ЗАЖИГАНИЯ
