4
Электроподключение
42
Festo – GDCP-CMMS-AS-G2-HW-RU – 1310NH – Русский
4.10
Интерфейс мастер-станции/слэйв-станции [X10]
Интерфейс мастера/слэйва имеет двунаправленное исполнение и может конфигурироваться с по-
мощью программы FCT как вход или выход для режима мастер-станции/слэйв-станции:
–
Мастер-станция (эмуляция инкрементного датчика): Вывод сигналов слежения A/B/N инкре-
ментного датчика для управления контроллером слэйва
–
Слэйв-станция (синхронизация): Вход для сигналов слежения A/B, сигналов импульса/направ-
ления CLK/DIR или сигналов движения вперед/назад CW/CCW для синхронизации с контролле-
ром мастера.
Разъем
Исполнение
[X2] на контроллере мотора
штекерный разъем D-SUB, 9-полюсный, розетки
Ответная часть разъема
штекерный разъем D-SUB, 9-полюсный, ответная часть

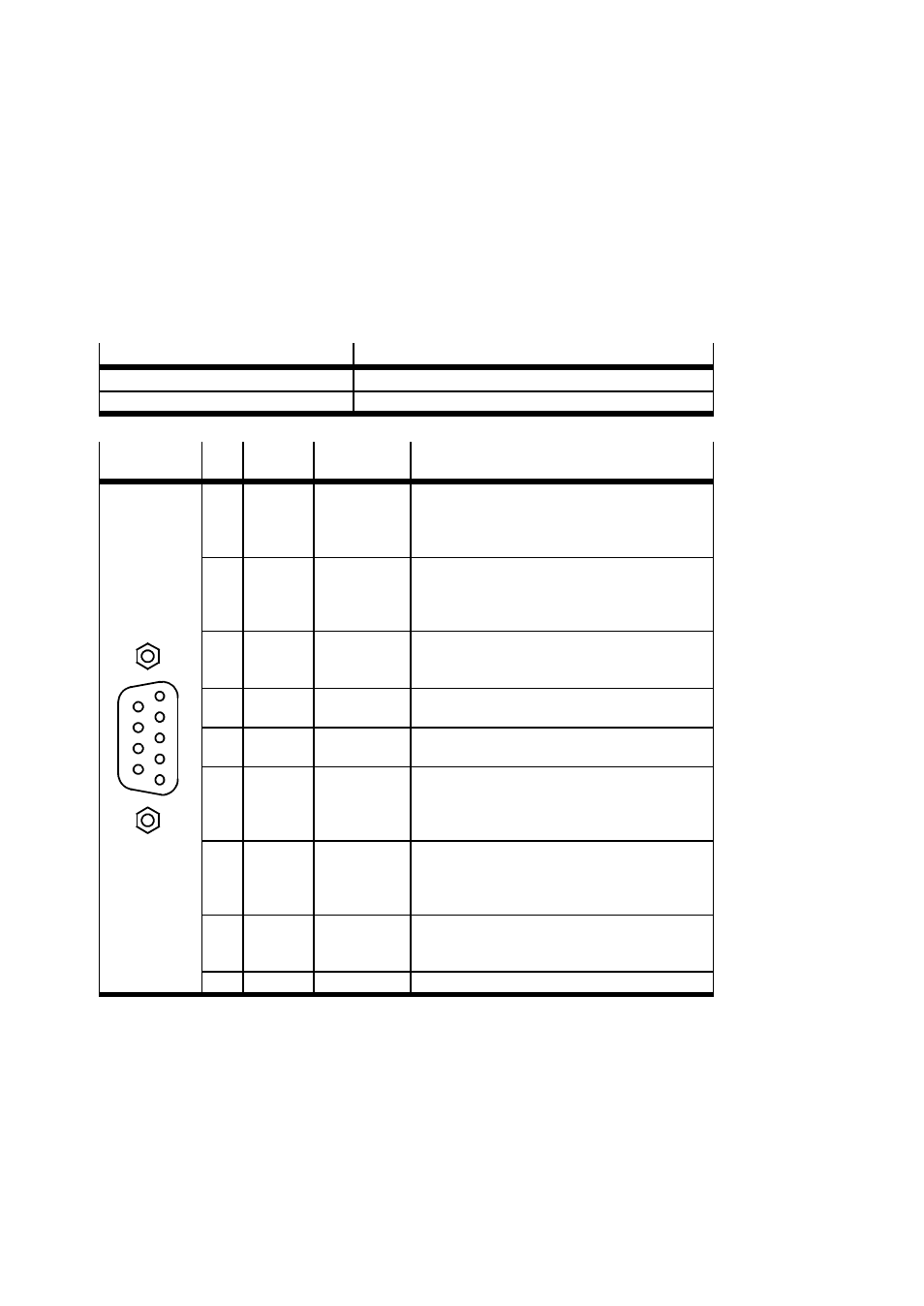

Tab. 4.23 Подключение интерфейса мастер-станции/слэйв-станции
[X10]
Кон-
такт
Название Значение
Описание
6
7
8
9
2
1
3
4
5
1
A
CLK
CW
5 В пост. тока
Ri = 120 Ом
макс. 150 кГц
–
Сигнал слежения A
–
Импульс CLK
–
Такты по часовой стрелке CW
–
Положительная полярность согласно RS422
2
B
DIR
CCW
5 В
Ri = 120 Ом
макс. 150 кГц
–
Сигнал слежения B
–
Направление DIR
–
Такты против часовой стрелки CCW
–
Положительная полярность согласно RS422
3
N
5 В
Ri = 120 Ом
макс. 150 кГц
–
Инкрементный датчик, нулевой импульс N
–
Положительная полярность согласно RS422
4
GND
1)
–
Опорное заземление GND для инкрементного
датчика
5
VCC
+5 В ±5 %,
100 мА
Вспомогательное питание, нагрузка не более
100 мА, с защитой от коротких замыканий
6
#A
#CLK
#CW
5 В
Ri = 120 Ом
макс. 150 кГц
–
Сигнал слежения A
–
Импульс CLK
–
Такты по часовой стрелке CW
–
Отрицательная полярность согласно RS422
7
#B
#DIR
#CCW
5 В
Ri = 120 Ом
макс. 150 кГц
–
Сигнал слежения B
–
Направление DIR
–
Такты против часовой стрелки CCW
–
Отрицательная полярность согласно RS422
8
#N
5 В
Ri = 120 Ом
макс. 150 кГц
–
Нулевой импульс N
–
Отрицательная полярность согласно RS422
9
GND
1)
–
Экран для соединительного кабеля
1)
Контакт 4 и контакт 9 имеют внутреннюю связь друг с другом
Tab. 4.24 Назначение контактов: Интерфейс мастер-станции/слэйв-станции [X10]
