Электроподключение
Festo – GDCP-CMMS-AS-G2-HW-RU – 1310NH – Русский
33
4.5
Интерфейс STO [X3]
4.5.1
Назначение разъемов
Разъем
Исполнение
[X3] на контроллере мотора
Phoenix Contact – MC 1,5/6-GF-3,81 BK
Ответная часть разъема (комплект штекеров NEKM-C-4)
Phoenix Contact – MC 1,5/6-STF-3,81 BK

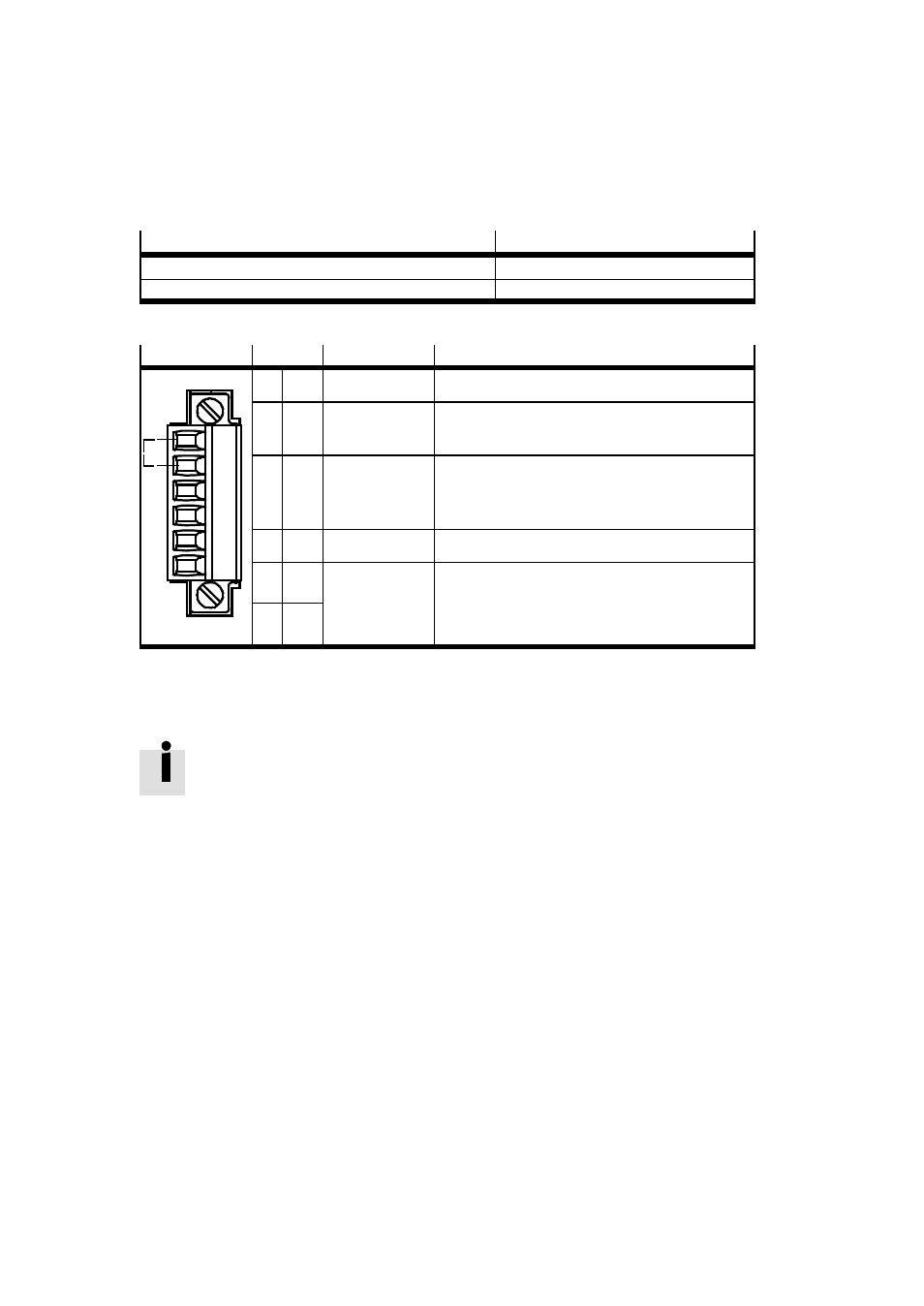

Tab. 4.12 Подключение: интерфейс STO [X3]
[X3]
Контакт
Значение
Описание
1
2
3
4
5
6
1
24V
24 В пост. тока
Выведено питание 24 В пост. тока
2
REL
0 В/24 В пост.
тока
Установка и сброс реле для прерывания питания
задающего устройства
3
0V
0 В
(GND 24 В пост.
тока)
Опорный потенциал для ПЛК
(Опорный потенциал для питания 24 В пост. тока)
4
–
–
–
5
NC1
Макс.
25 В перем. то-
ка, 30 В пост. то-
ка, 2 А
Беспотенциальный контакт обратной связи пита-
ния задающего устройства, размыкающий
6
NC2
Tab. 4.13 Назначение контактов: Интерфейс [X3] (Подключение без использования функции
безопасности STO)
4.5.2
Подключение без использования функции безопасности STO [X3]
Если в вашем варианте применения
не используется встроенная функция безопасно-
сти STO, то для работы контроллера мотора следует с помощью перемычки подсоеди-
нить контакт 1 и контакт 2 к интерфейсу X3
Tab. 4.13.
При этом встроенная функция безопасности будет деактивирована!
При использовании такого подключения CMMS-AS-...-G2 безопасность в варианте
применения должна обеспечиваться путем проведения других соответствующих ме-
роприятий.
