4
Электроподключение
36
Festo – GDCP-CMMS-AS-G2-HW-RU – 1310NH – Русский
4.7

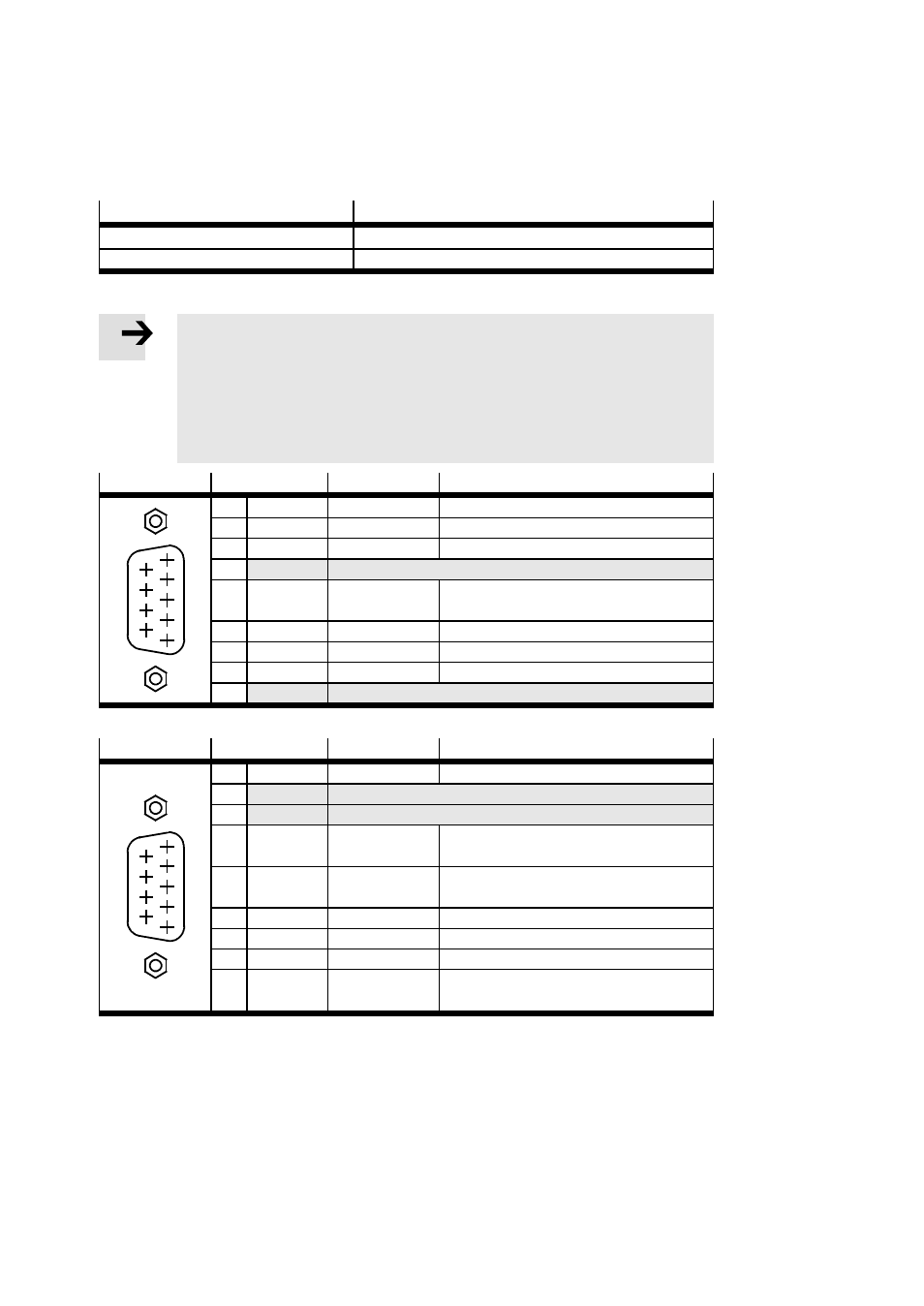

Последовательный интерфейс RS232/RS485 [X5]
Разъем
Исполнение
[X5] на контроллере мотора
штекерный разъем D-SUB, 9-полюсный, ответная часть
Ответная часть разъема
штекерный разъем D-SUB, 9-полюсный, розетки
Tab. 4.16 Подключение: RS232/RS485 [X5]
Примечание
Нарушение передачи данных при одновременном доступе.
При активированной связи (обмене данными) RS485 (FCT) возможен одновремен-
ный доступ к контроллеру через интерфейсы RS232 и RS485.
•
Используйте для связи через последовательный интерфейс только раздельные
кабельные линии, которые выполнены (оконцованы) согласно указанному на-
значению контактов для RS485
или RS232 соответственно.
[X5] RS232
Контакт
Значение
Описание
5
1
2
3
4
6
7
8
9
1
–
–
–
2
RS232_RxD 10 В, Ri
> 2 кОм Сигнал приемника
3
RS232_TxD 10 В, Ra
< 2 кОм Сигнал передатчика
4
RS485_A
Не подсоединять!
5
GND
0 В
Опорный потенциал 0 В пост. тока,
без гальванической развязки
6
–
–
–
7
–
–
–
8
–
–
–
9
RS485_B
Не подсоединять!
Tab. 4.17 Назначение контактов RS232 [X5]
[X5] RS485
Контакт
Значение
Описание
5
1
2
3
4
6
7
8
9
1
–
–
2
RS232_RxD Не подсоединять!
3
RS232_TxD Не подсоединять!
4
RS485_A
–
Положительный сигнал передатчика и
приемника
5
GND
0 В
Опорный потенциал 0 В пост. тока, без
гальванической развязки
6
–
–
–
7
–
–
–
8
–
–
–
9
RS485_B
–
Отрицательный сигнал передатчика и при-
емника
Tab. 4.18 Назначение контактов RS485 [X5]
