2
Обзор продукции
Festo – GDCP-CMMS-AS-G2-HW-RU – 1310NH – Русский
15
2.4
Элементы индикации и управления
2.4.1
Семисегментный индикатор
Индикация
1)
Значение
Сдвигаемый по
периметру
внешний сегмент
Режим скорости (регулирование частоты вращения):
Индикация изменяется в соответствии с позицией ротора
и скоростью.
Средний сегмент
Разблокировка регулятора активна (К мотору подается ток).
I
Силовой режим (регулирование тока)
P x x x
Режим позиционирования, номер набора данных x x x
000
–
Не активен ни один набор данных перемещения
001...063
–
Набор данных перемещения 001 ... 063 активен
070/071
–
Шаговый режим+/Шаговый режим–
064
–
Ручное перемещение посредством FCT или прямого набора
данных FHPP (режим прямой работы)
P H x
Фаза перемещения к началу отсчета x
0
–
Поисковое перемещение к основной цели (концевой
выключатель или упор)
1
–
Медленное перемещение к точке начала отсчета
2
–
Перемещение к нулевой точке привода
H
Функция безопасности, 2-канальная, запрошена (DIN4 [X1.21] и Rel
[X3.2])
Точка
Программа запуска (загрузчик операционной системы) активна
Мигающая точка
–
Выполняется чтение файла встроенного ПО (карта памяти)
–
Индикация ошибок с помощью программы запуска
E x x y
Ошибка (E = Error)
Номер: двухразрядный главный индекс (x x), одноразрядный
субиндекс (y)
Пример: E 0 1 0
Приложение B.
– x x y –
Предупреждение
Номер: двухразрядный главный индекс (x x), одноразрядный
субиндекс (y).
Пример: - 1 7 0 -
Приложение B.
1)
Несколько знаков отображаются последовательно.

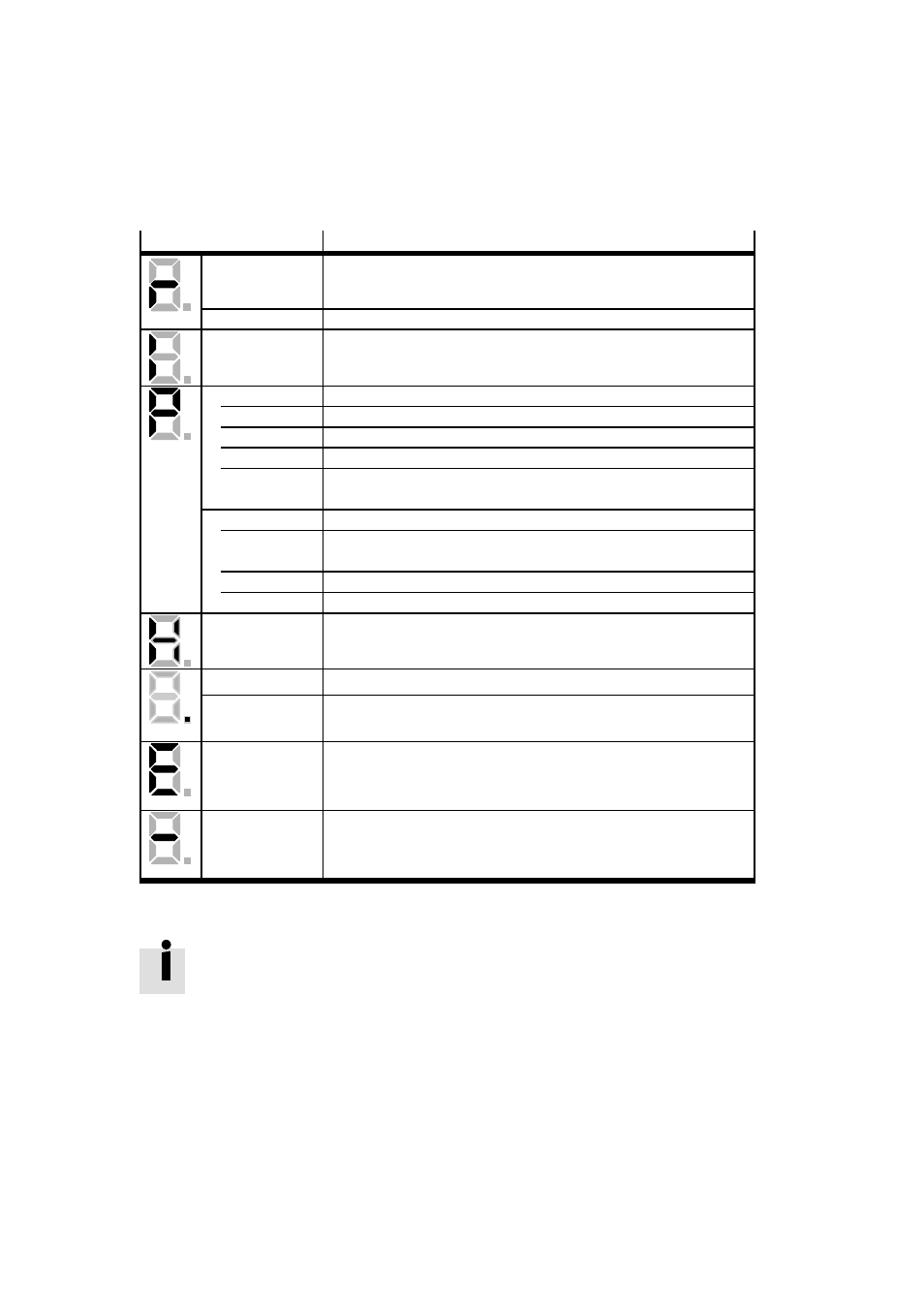

Tab. 2.2
Индикация работы и ошибок семисегментного индикатора (
Fig. 2.2
2 )
Предупреждения автоматически квитируются, если причины, их вызвавшей, больше
нет. Сообщения об ошибках квитируются с помощью:
–
программы параметризации FCT
–
шины Fieldbus (управляющее слово)
–
или спадающего фронта на [X1] DIN5.
