3
Механический монтаж
20
Festo – GDCP-CMMS-AS-G2-HW-RU – 1310NH – Русский
Для вертикального крепления на монтажной панели элек-
трошкафа:
•
Смонтируйте прилагающиеся крепежные уголки на
контроллере мотора CMMS-AS-...-G2.
Оба крепежных уголка являются частью профиля охладителя
и обеспечивают передачу тепла к монтажной панели.
Контроллеры моторов семейства CMMx выполнены так, что
при использовании по назначению и правильном подключе-
нии они могут присоединяться в ряд на теплоотводящей
монтажной панели.
•
Используйте контроллер мотора только как встраивае-
мое устройство в электрошкафу:
–
Монтажное положение – вертикальное, с сетевыми
кабелями питания [X9], обращенными вверх
–
Монтажна крепежных уголках с помощью винтов M5.

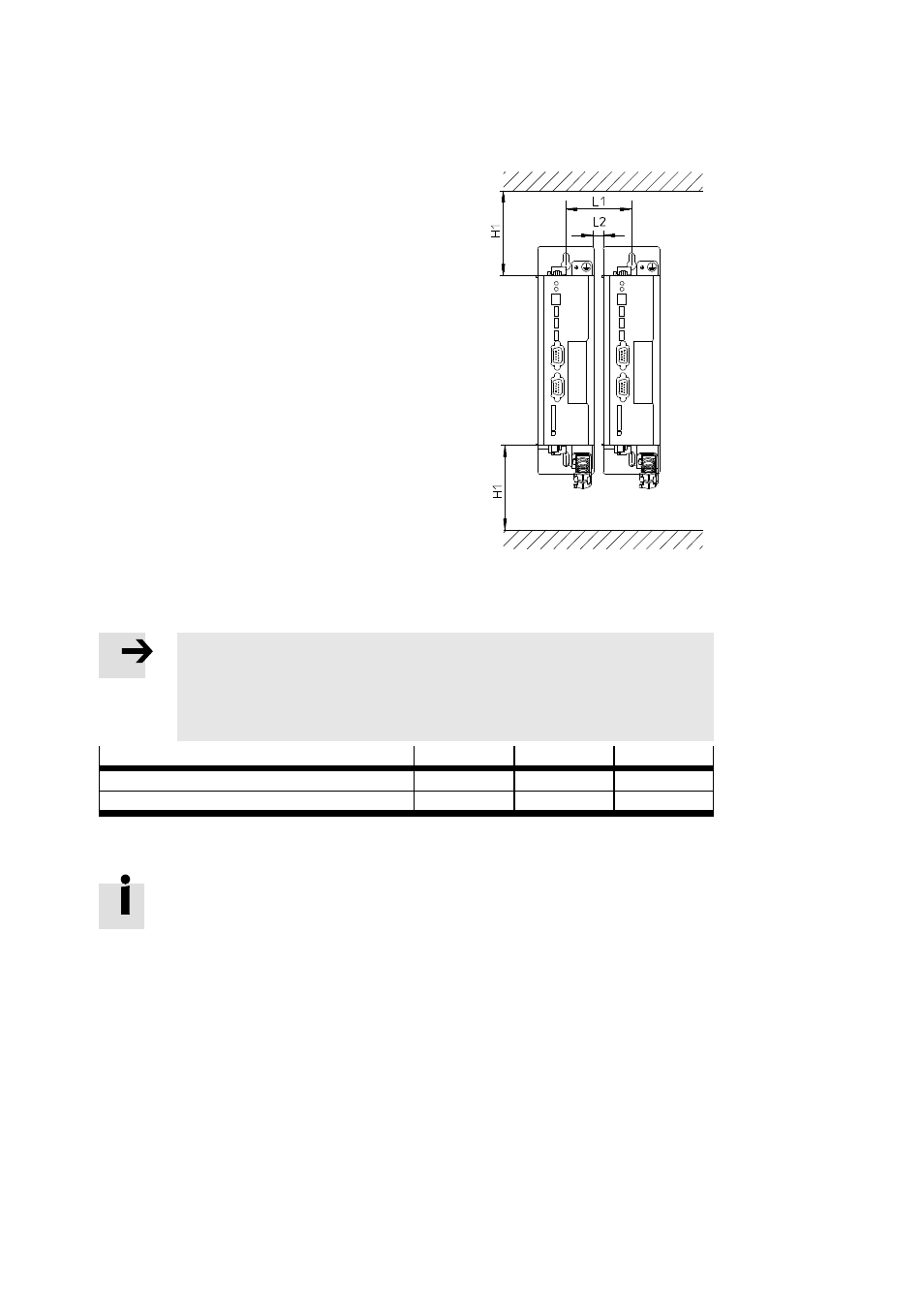

Fig. 3.2
Свободное
пространство
для монтажа
Примечание
Перегрев приводит к преждевременному старению или повреждению контроллера
мотора.
•
Обеспечьте достаточную вентиляцию показанного свободного пространства для
монтажа (
Tab. 3.2).
Свободное пространство для монтажа
H1
1)
L1
L2
–
при мощности 400 Вт
[мм]
100
70
10
–
при номинальной мощности 600 Вт
[мм]
100
140
80
1) Рекомендация по оптимальной схеме электропроводки кабеля мотора и энкодера: свободное пространство для монтажа H1
на нижней стороне 150 мм.
Tab. 3.2
Свободное пространство для монтажа
Указанное свободное пространство для монтажа L1 = 70 мм определено, исходя из
средней мощности мотора в длительном режиме (режиме S1 согласно IEC 60034-1).
В случае более высокой мощности расстояние L1 = 70 мм является достаточным
при следующих условиях:
–
Мотор при повышенной пиковой нагрузке эксплуатируется в повторно-кратковре-
менном режиме (режим S3/S4 согласно IEC 60034-1: ускорение, постоянное пере-
мещение с малой нагрузкой, торможение).
–
Перегрев контроллера мотора предотвращается принудительной вентиляцией.
