ELGA-TB-G, ELGA-TB-RF
Festo – ELGA-TB-G, ELGA-TB-RF – 1209a Русский
9
•

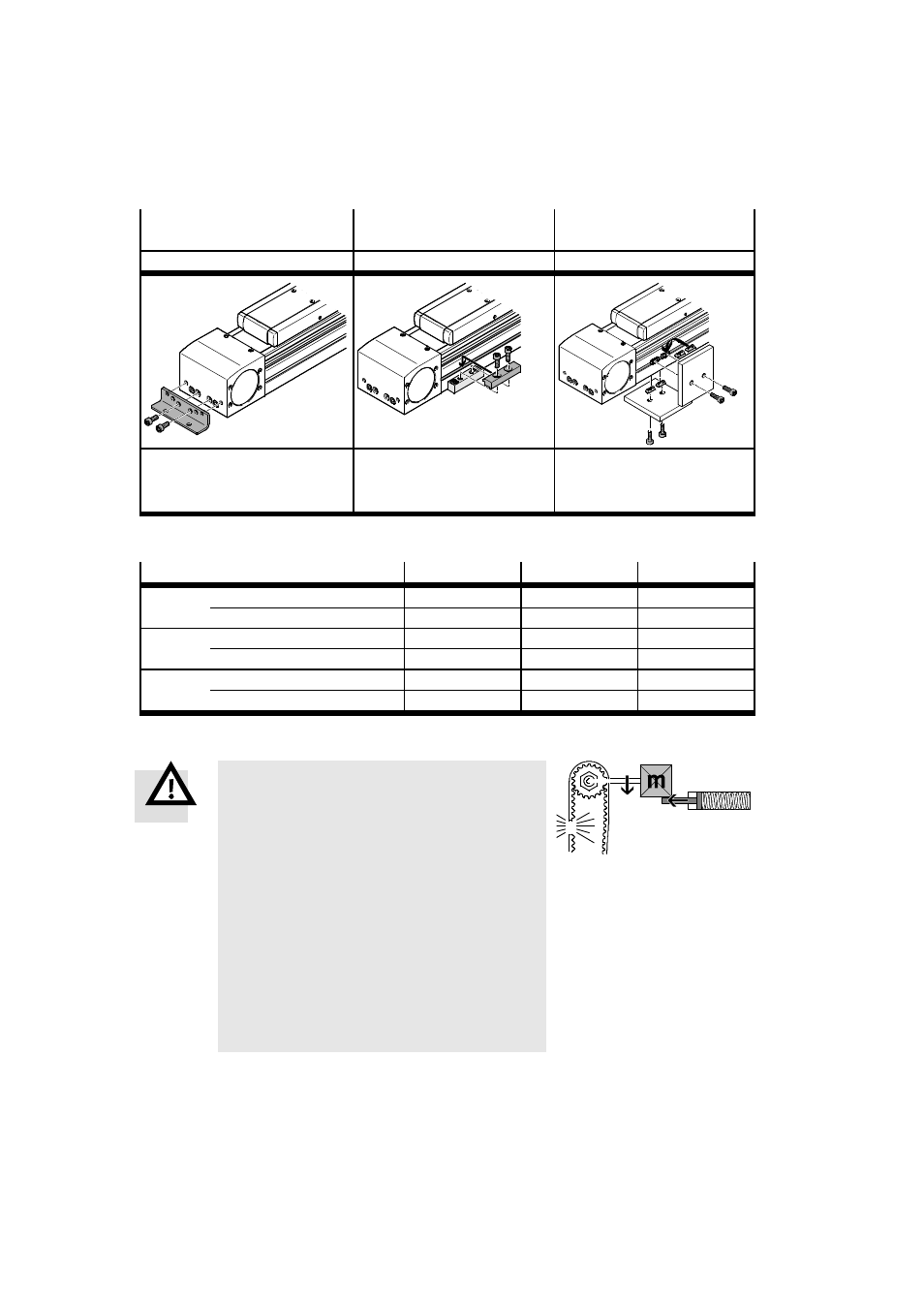

Закрепите ELGA.
•
Выберите соответствующие принадлежности из нашего каталога (
www.festo.com/catalogue).
Крепление на лапах
Профильное крепление
Крепление с пазовыми
вкладышами
HPE
MUE
NST
Крепление на лапах с помощью
резьбы
1 ( Fig. 2)
на
торцевых крышках
Профильное крепление
в пазу крепежной
поверхности
7
Крепление пазовых
вкладышей в пазу
aJ
Tab. 1
•
Равномерно закрутите крепежные винты с указанным ниже моментом затяжки.
Типоразмер
70
80
120
HPE
Винт
M5
M5
M8
Момент затяжки
[Н·м]
5,9
5,9
24
MUE
Винт
M5
M5
M8
Момент затяжки
[Н·м]
5
5
20
NST
Винт
M5
M5
M8
Момент затяжки
[Н·м]
5,9
5,9
24
Tab. 2
При монтаже в вертикальном или наклонном положении:
Предупреждение
Падение нагрузки может привести к травмам пер-
сонала или повреждению оборудования (опас-
ность защемления). В случае сбоя питания или
обрыва зубчатого ремня рабочая нагрузка падает
вниз.
•
Убедитесь в том, что используются только мото-
ры со встроенным подпружиненным удержи-
вающим тормозом.
•
Проверьте, не требуются ли меры дополнитель-
ной внешней защиты от повреждения в результа-
те обрыва зубчатого ремня (например, муфты
безопасности, срезаемые штифты или аварий-
ный демпфер).
Fig. 6
