ELGA-TB-G, ELGA-TB-RF
Festo – ELGA-TB-G, ELGA-TB-RF – 1209a Svenska
29
5.1.3
Montering av externt tillbehör
För att förhindra att ändlägena passeras okontrollerat:
•
Kontrollera om lägesgivare krävs (hårdvaru-gränslägesbrytare).
Vid användning av lägesgivare som gränslägesbrytare:
•
Använd helst lägesgivare med brytande funktion.
Dessa skyddar en ELGA om ändläget passeras vid skadad cylindergivarabel.
Vid användning av lägesgivare som referensgivare:
•
Använd lägesgivare som motsvarar ingången på det använda styrsystemet.
•
Använd induktiva cylindergivare med givarkam
aC ( monteringsanvisning för det tillbehör som
används).

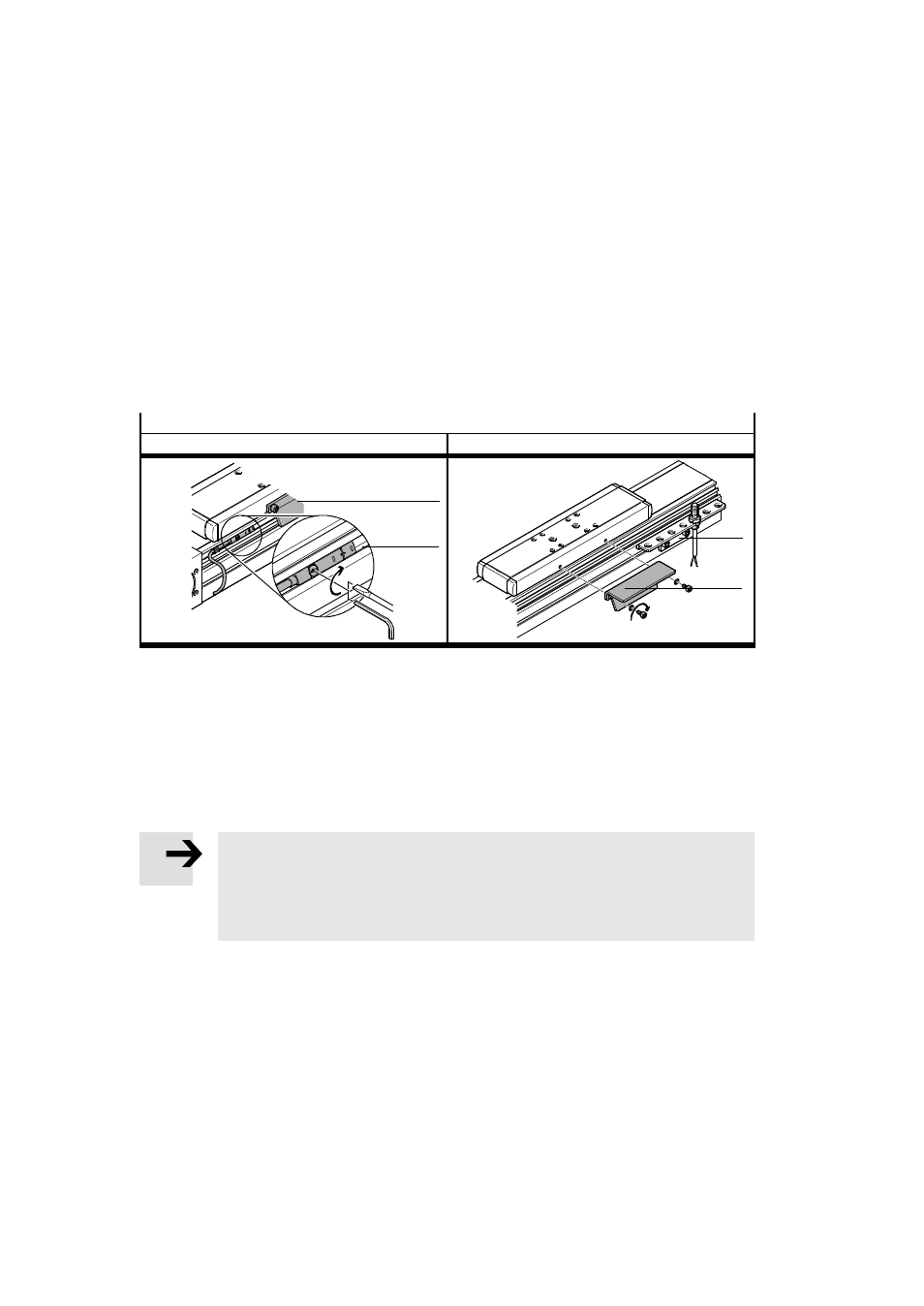

Montering
i spåren
9 ( Fig. 2)
med fästvinkel
aD
9
aC
aD
aC
Tab. 4
•
Placera inte lägesgivarna nära magnetiska eller ferritiska delar som kan påverka dem (håll minst 10
mm avstånd till spårmuttrarna).
För att undvika nedsmutsning:
•
Använd täcklister i alla oanvända spår.
5.2
Kopplingsteknisk montering
Information
Vid användning i säkerhetsapplikationer krävs ytterligare åtgärder. I Europa måste t.ex.
de standarder som anges i EG-maskindirektivet följas.
Om inga ytterligare åtgärder vidtas enligt de lagstadgade minimikraven lämpar sig inte
produkten som säkerhetskritisk del i styrsystem.
