Инструкция по эксплуатации Festo Ременные приводы ELGA-TB-RF
Страница 14
ELGA-TB-G, ELGA-TB-RF
14
Festo – ELGA-TB-G, ELGA-TB-RF – 1209a Русский
Примечание
Направляющая скольжения ELGA-TB-G не требует смазки.
Для смазывания привода с зубчатым ремнем, снабженного роликовой направляющей ELGA-TB-RF:
Примечание
Интервал смазки S
int
зависит от нагрузки на изделие.
•
Сократите интервал смазки S
int
наполовину (
Fig. 13), если существует одно из
указанных условий:
–
пыльная и загрязненная среда;
–
номинальная длина хода
> 2000 мм;
–
скорости
> 2 м/с;
–
схема движения
Z по треугольнику (частое ускорение и торможение);
–
окружающая температура
> 40 °C;
–
изделие эксплуатируется
> 3 лет.
Если одновременно действует несколько условий, следует сократить интервал смаз-
ки вчетверо.
1. Рассчитайте сравнительный коэффициент
нагрузки fv по формуле для комбинирован-
ных нагрузок (
12 “Технические характе-
ристики”) и определите интервал смазки S
int
по (
Fig. 13).

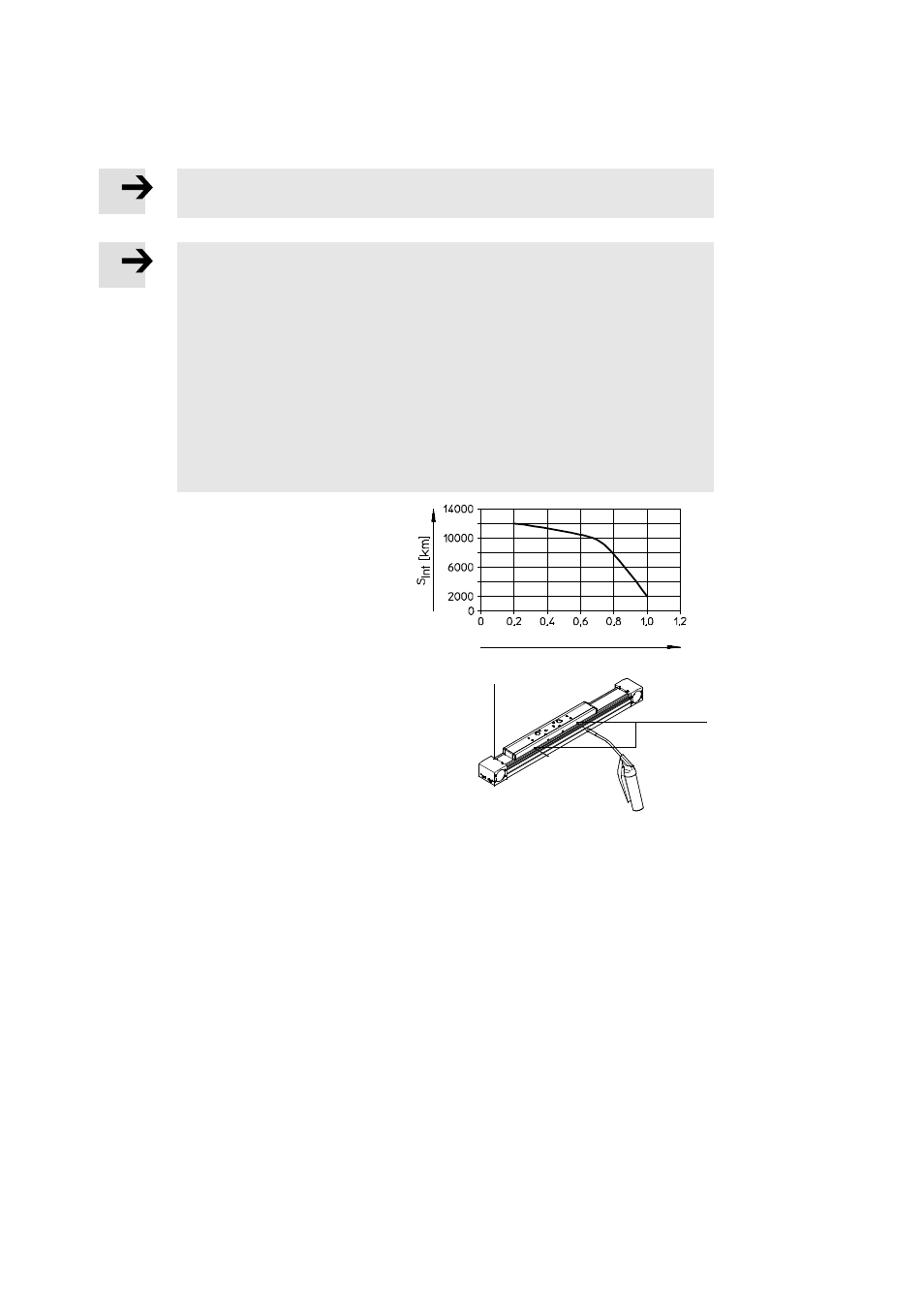

Fig. 13
fv
2. Смажьте роликовую направляющую маслом
через все смазочные отверстия
aB (разре-
шенное масло
10 “Принадлежности”).
Fig. 14
aB
aE
Для проверки уплотнительной ленты:
•
Убедитесь в отсутствии бугров на уплотнительной ленте, осмотрев участок перемещения через
каждые 2000 км пробега.
Бугры на уплотнительной ленте указывают на износ поворотного направляющего блока ленты.
•
Если уплотнительная лента бугрится, подтяните ее следующим образом:
1. Выкрутите винты
aE.
2. Сдвиньте уплотнительную ленту в заднюю крышку.
3. Снова закрутите винты с моментом 2 Н·м.
Если уплотнительную ленту больше не удается подтянуть, износ направляющих блоков ленты
слишком велик, и их следует заменить (
каталогзапасных частей на сайте
www.festo.com/spareparts).
