ELGA-TB-G, ELGA-TB-RF
32
Festo – ELGA-TB-G, ELGA-TB-RF – 1209a Svenska
Information
Glidstyrningen hos ELGA-TB-G behöver inte smörjning.
För smörjning av kuggremsaxeln med rullagerstyrning ELGA-TB-RF:
Information
Smörjintervallet S
int
varierar med belastningen av produkten.
•
Halvera smörjintervallet S
int
(
Fig. 13) i följande situationer:
–
dammiga och smutsiga miljöer
–
Nominella slaglängder
> 2000 mm
–
Hastigheter
> 2 m/s
–
Körprofil
Z triangeldrift (täta accelerationer och inbromsningar)
–
Omgivningstemperaturer
> 40 °C
–
Produktens driftålder
> 3 år.
Om flera situationer föreligger samtidigt, ska smörjintervallet delas med fyra.
1. Beräkna belastningsjämförelsefaktorn fv med
hjälp av formeln för kombinerade belastningar
(
12 Tekniska data) och använd
smörjintervallet S
int
i (
Fig. 13).

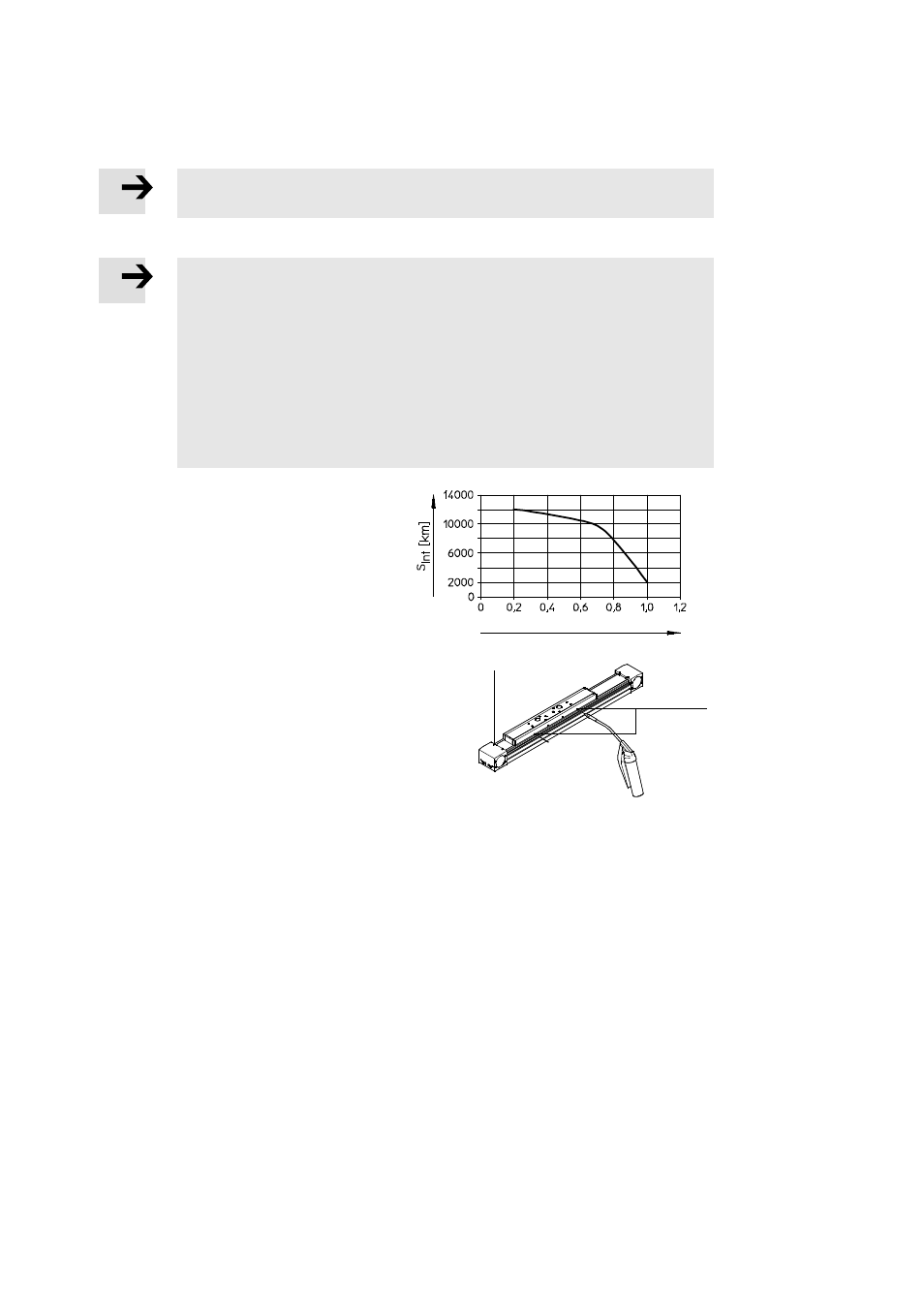

Fig. 13
fv
2. Olja in rullagerstyrningen vid alla smörjhål
aB
(tillåten olja
10 Tillbehör).
Fig. 14
aB
aE
För kontroll av täckbandet:
•
Kontrollera efter varje 2000 kilometer om täckbandet vågar sig.
Vågor i täckbandet är ett tecken på slitage av bandomläggningen.
•
Spänn täckbandet vid vågbildning som följer:
1. Lossa skruvarna
aE.
2. Skifta täckbandet i gavelkåpan.
3. Dra åt skruvarna igen med 2 Nm.
Om täckbandet inte kan spännas mer, är förslitningen på bandomläggningen för omfattande och
denna måste bytas ut (
Reservdelskatalog under www.festo.com/spareparts).
