ELGA-TB-G, ELGA-TB-RF
36 Festo – ELGA-TB-G, ELGA-TB-RF – 1209a Svenska

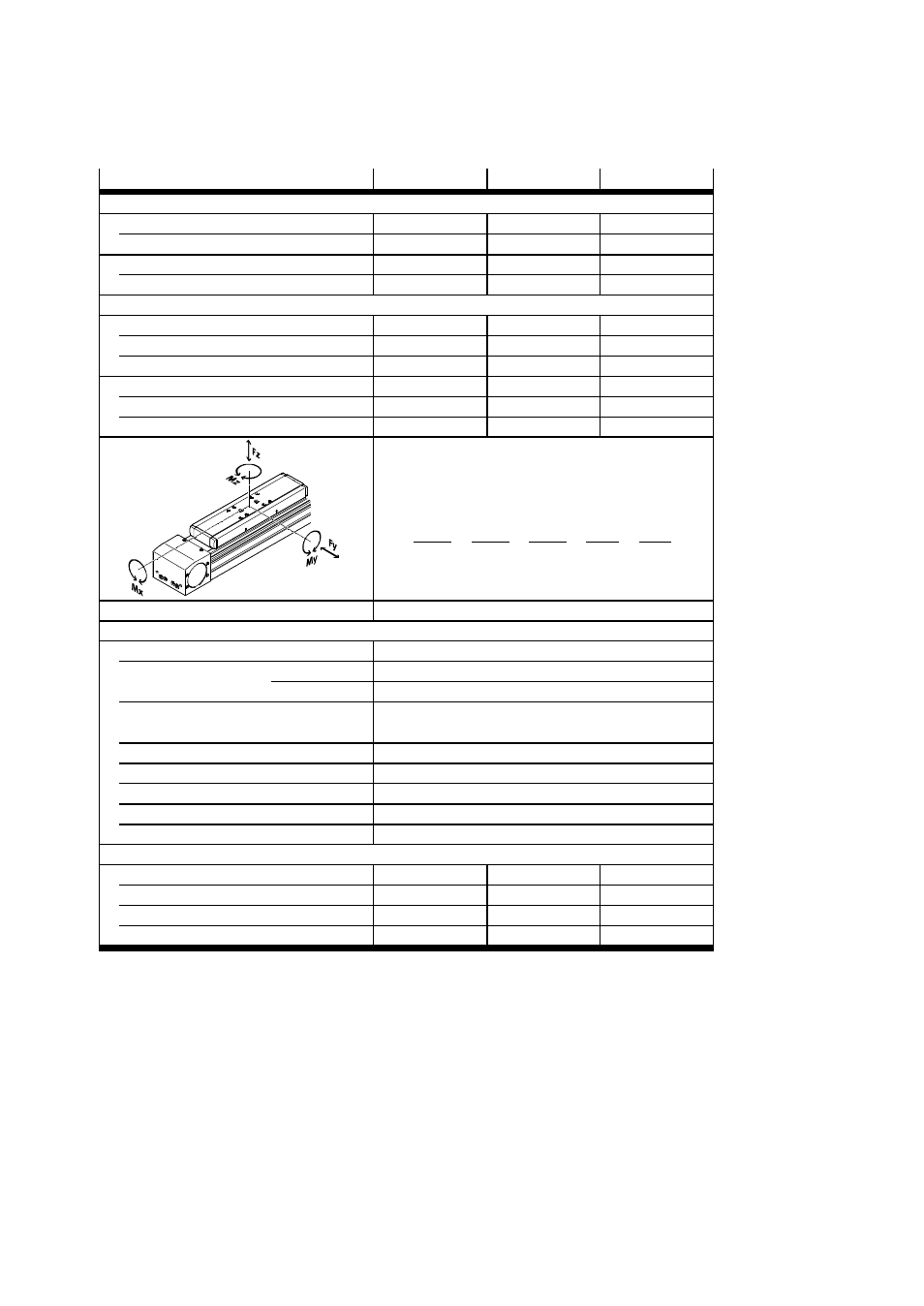

Storlek 70 80 120
Tillåtna krafter på åkvagnen
Max. kraft Fy G [N] 80 200 380
Max. kraft Fz G [N] 400 800 1600
Max. kraft Fy RS [N] 500 800 2000
Max. kraft Fz RS [N] 500 800 2000
Tillåtna moment på åkvagnen
Max. moment Mx G [Nm] 5 10 20
Max. moment My G [Nm] 30 60 120
Max. moment Mz G [Nm] 10 20 40
Max. moment Mx RF(-L) [Nm] 11 (11) 30 (30) 100 (100)
Max. moment My RF(-L) [Nm] 20 (40) 90 (180) 320 (640)
Max. moment Mz RF(-L) [Nm] 20 (40) 90 (180) 320 (640)
Belastningskomparatorfaktorns mätning för
kombinerade belastningar:
fv =
|Mx|
Mx
max
+
|My|
My
max
+
|Mz|
Mz
max
+
|Fy|
Fy
max
+
|Fz|
Fz
max
≤ 1
Materialinformation Innehåller LABS-haltiga ämnen
Material
Gavel, profil, åkvagn Aluminium, eloxerat
Styrskena G Aluminium, eloxerat
RS Stål
Remhjul, klämkropp, skruvar, kullager,
löprullar, bandskydd
Stål
Täcklock Polyacetal
Bandomläggning, kåpa Polyoximetylen
Kuggrem Glasfiberarmerad polykloropren
Dämpningselement Nitrilgummi
Tätningsbricka Akrylbutadienstyren
Vikt (standardåkvagn, med bandskydd)
0-slag G [kg] 2,16 4 11,8
per meter slag G [kg] 2,64 3,56 7,45
0-slag RF (-L) [kg] 2,78 (3,33) 6,25 (7,49) 17,4 (21,5)
per meter slag RS [kg] 3,29 5,17 10,8
Tab. 9
