ELGA-TB-G, ELGA-TB-RF
10
Festo – ELGA-TB-G, ELGA-TB-RF – 1209a Русский

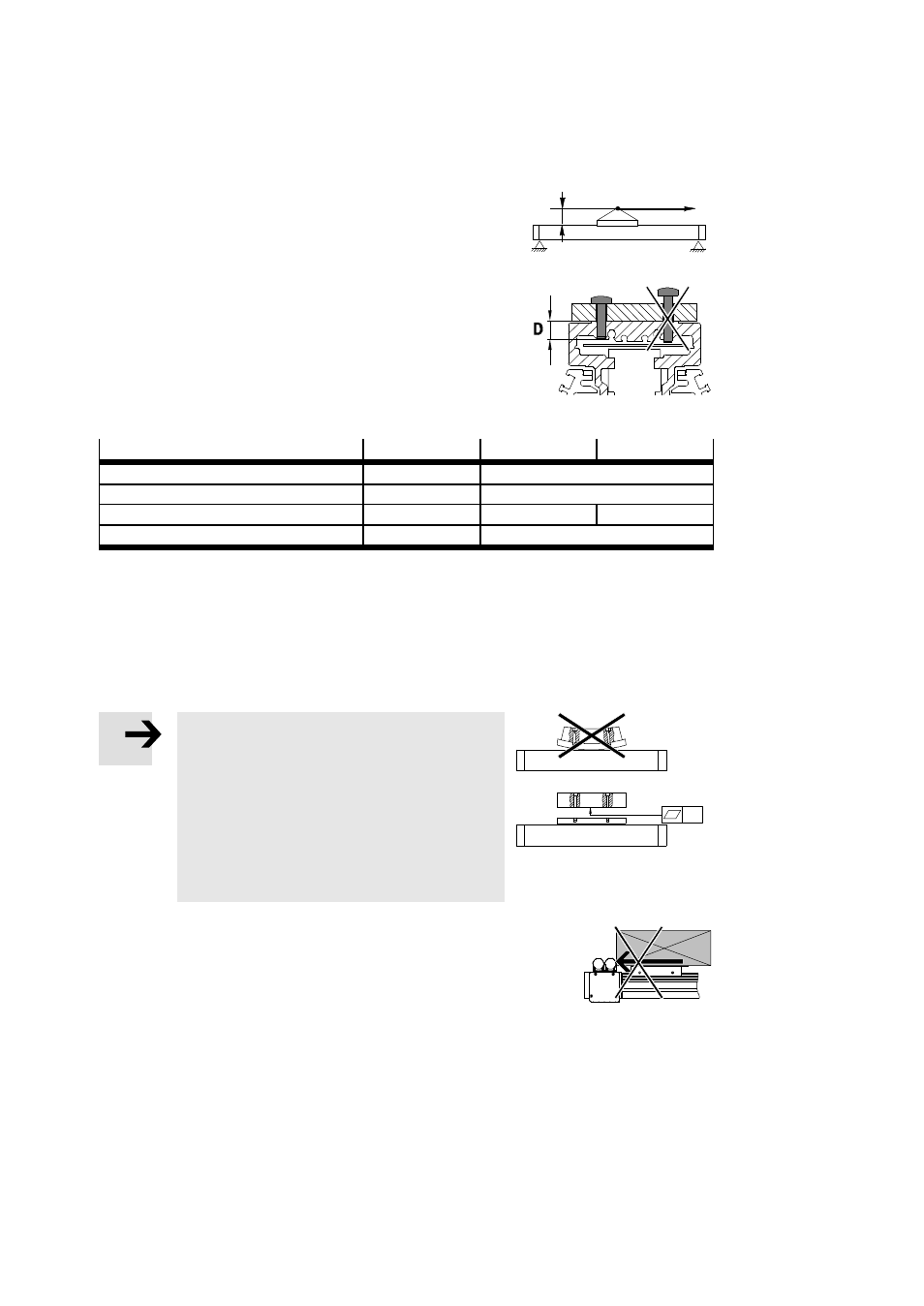

5.1.2
Монтаж полезной нагрузки
•
Расположите полезную нагрузку так, чтобы опрокидывающий
момент в результате действия силы F (параллельно оси пере-
мещения) и плеча рычага “а” оставался небольшим.
Fig. 7
а
F
•
Закрепите полезную нагрузку винтами и центрирующими
втулками на каретке.
•
Учитывайте макс. глубину ввинчивания D.
Fig. 8
Типоразмер
70
80
120
Винт
M5
M5/M6
Момент затяжки
[Н·м]
5,9
5,9/9,9
Макс. глубина ввинчивания D
[мм]
7,5
9,5
12,5
Центрирующий элемент [H7]
[мм]
∅ 5
∅ 9
Tab. 3
Для полезных нагрузок с собственной направляющей:
•
Отрегулируйте направляющие полезной нагрузки и ELGA строго параллельно или используйте
соединение, обеспечивающее компенсацию допусков.
Так вы избежите перегрузки направляющей (износа).
При установке твердых и жестких полезных нагрузок (сталь):
Примечание
Изгиб алюминиевой каретки под действием полез-
ной наг рузки с выпуклой или вог нутой поверхно-
стью сокращает срок службы направляющей.
•
Обеспечьте, чтобы монтажная поверхность
полезной нагрузки имела следующую плос-
костность:
t ≤ 0,03 мм (для ELGA-TB-G)
t ≤ 0,01 мм (для ELGA-TB-RF).
Fig. 9
t
Во избежание столкновений с навесными деталями:
•
Убедитесь в том, что во время эксплуатации полезная нагруз-
ка нигде не доходит до упора.
Fig. 10
