ELGA-TB-G, ELGA-TB-RF
28
Festo – ELGA-TB-G, ELGA-TB-RF – 1209a Svenska

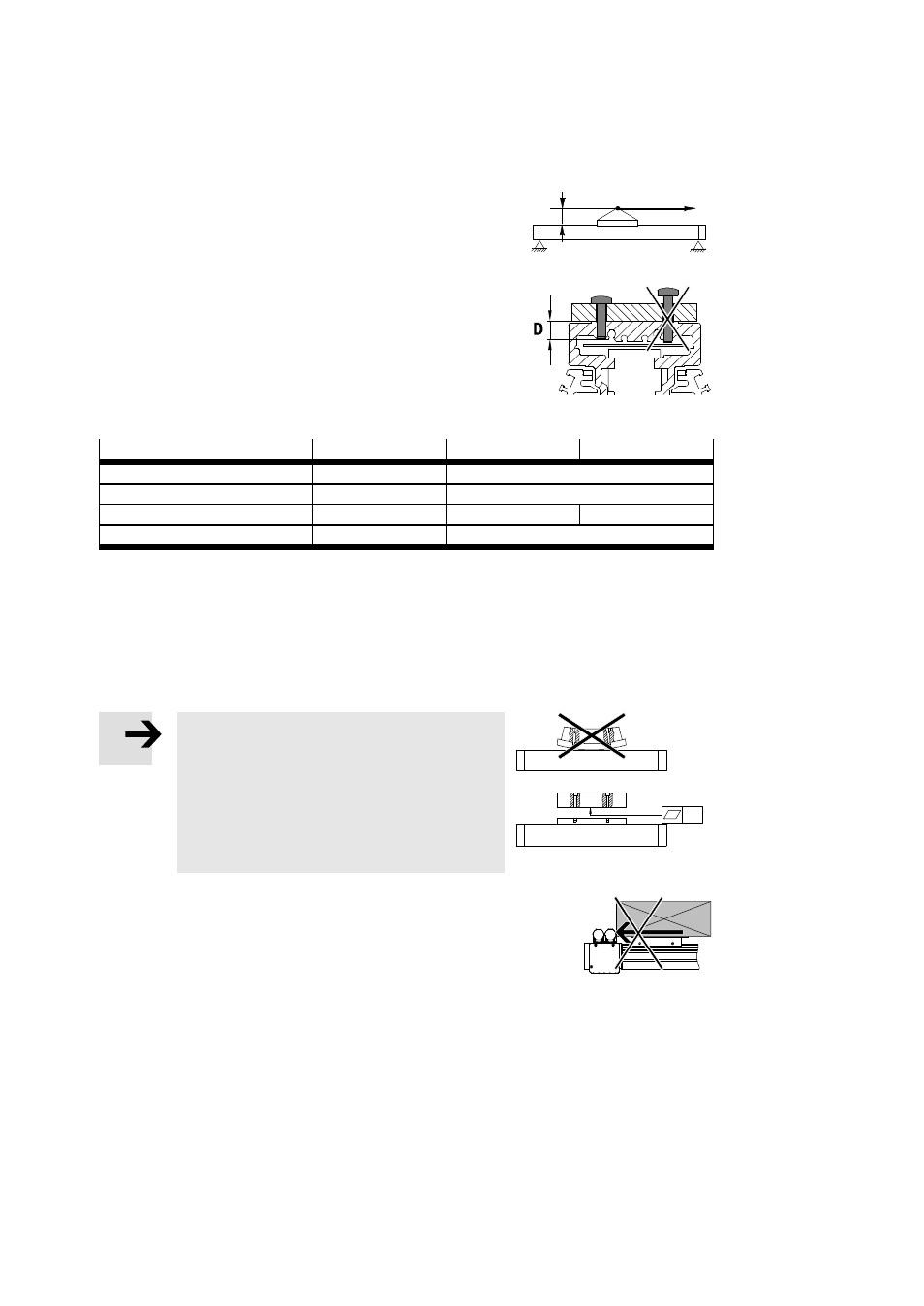

5.1.2
Montering av arbetslasten
•
Placera arbetslasten så att tippmomentet som uppstår ur
kraften F (parallellt med den rörliga axeln) och hävarmen “a”
förblir lågt.
Fig. 7
a
F
•
Fäst arbetslasten på åkvagnen med skruvar och
centreringshylsor.
•
Var uppmärksam på det maximala inskruvningsdjupet D.
Fig. 8
Storlek
70
80
120
Skruv
M5
M5/M6
Åtdragningsmoment
[Nm]
5,9
5,9/9,9
Max. inskruvningsdjup D
[mm]
7,5
9,5
12,5
Centrering [H7]
[mm]
∅ 5
∅ 9
Tab. 3
Vid arbetslaster med egen styrning:
•
Justera styrningarna för arbetslast och ELGA så att de är helt parallella eller använd en
sammankoppling, som möjliggör en toleransutjämning.
På så sätt undviker man att styrningen överbelastas (slitage).
Vid hårda och stela arbetslaster (stål):
Information
Om aluminiumåkvagnen böjs mot en krökt arbetslast
reduceras styrningens livslängd.
•
Se till att arbetslastens monteringsyta har
följande jämnhet:
t ≤ 0,03 mm (hos ELGA-TB-G)
t ≤ 0,01 mm (hos ELGA-TB-RF).
Fig. 9
t
För att undvika kollision med tillbyggnadsdelar:
•
Kontrollera att arbetslasten inte slår emot någonstans vid drift.
Fig. 10
